6.4.2
Einbauen der Festplatten-Backplane
1. Schieben Sie die Backplane unter die Haltehaken am Festplattengehäuse.
2. Befestigen Sie die Backplane mit den Kreuzschlitzschrauben Nr. 2 wieder am
Festplattengehäuse.
■

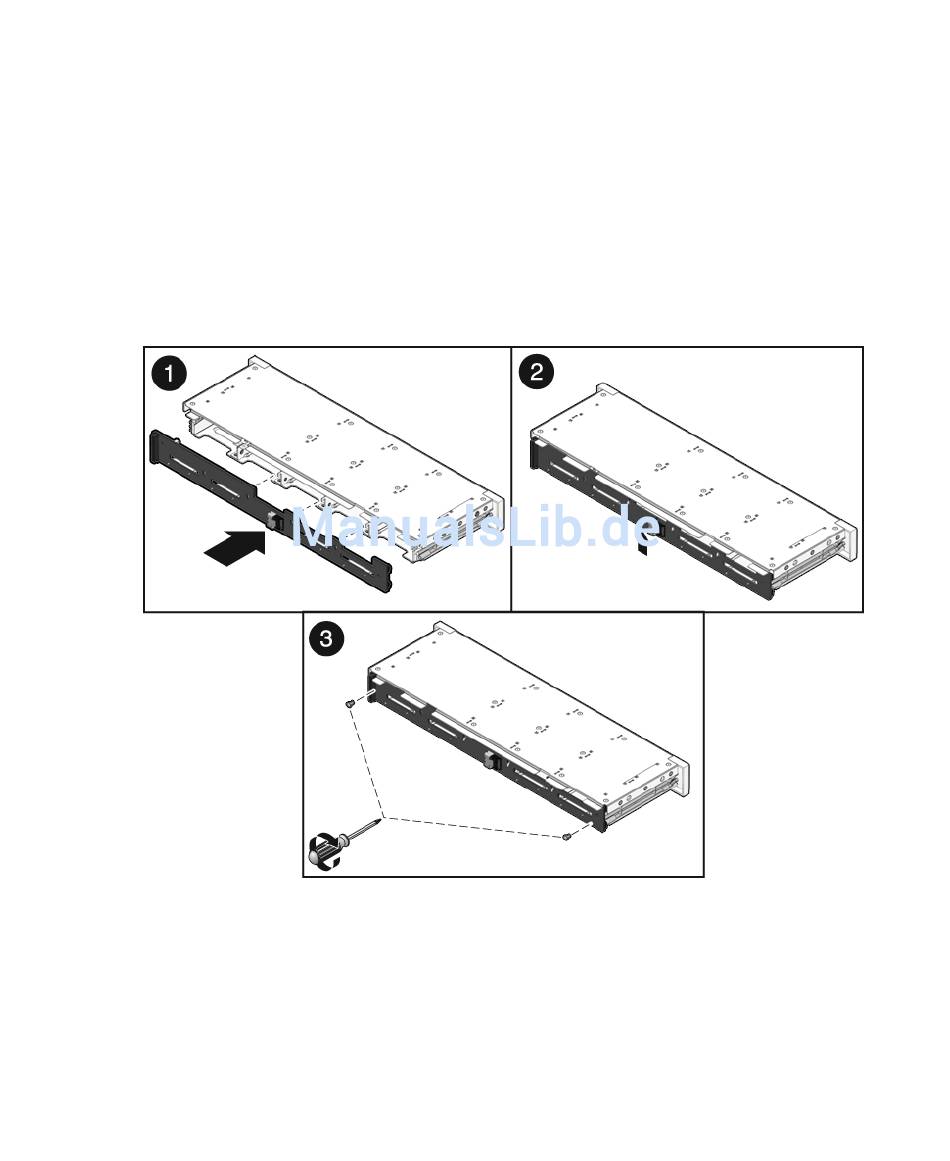

ABBILDUNG 6-9
■
*Beim SPARC Enterprise T5140 Server ist die Backplane mit zwei Schrauben
befestigt.
Einbauen der Festplatten-Backplane (SPARC Enterprise T5140 Server)
Beim SPARC Enterprise T5240 Server ist die Backplane mit vier Schrauben
befestigt.
Kapitel 6 Wartungsarbeiten an eingebauten Karten, Platinen und weiteren Bauteilen
6-15
