B.5 Pin-Belegung der Gigabit-Ethernet-
Anschlüsse
Vier Gigabit-Ethernet-Anschlüsse des Typs RJ-45 (NET0, NET1, NET2, NET3) befinden
sich auf der Hauptplatine. Sie sind von der Rückseite des Systems aus zugänglich.
Die Ethernet-Schnittstelle unterstützt 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s.

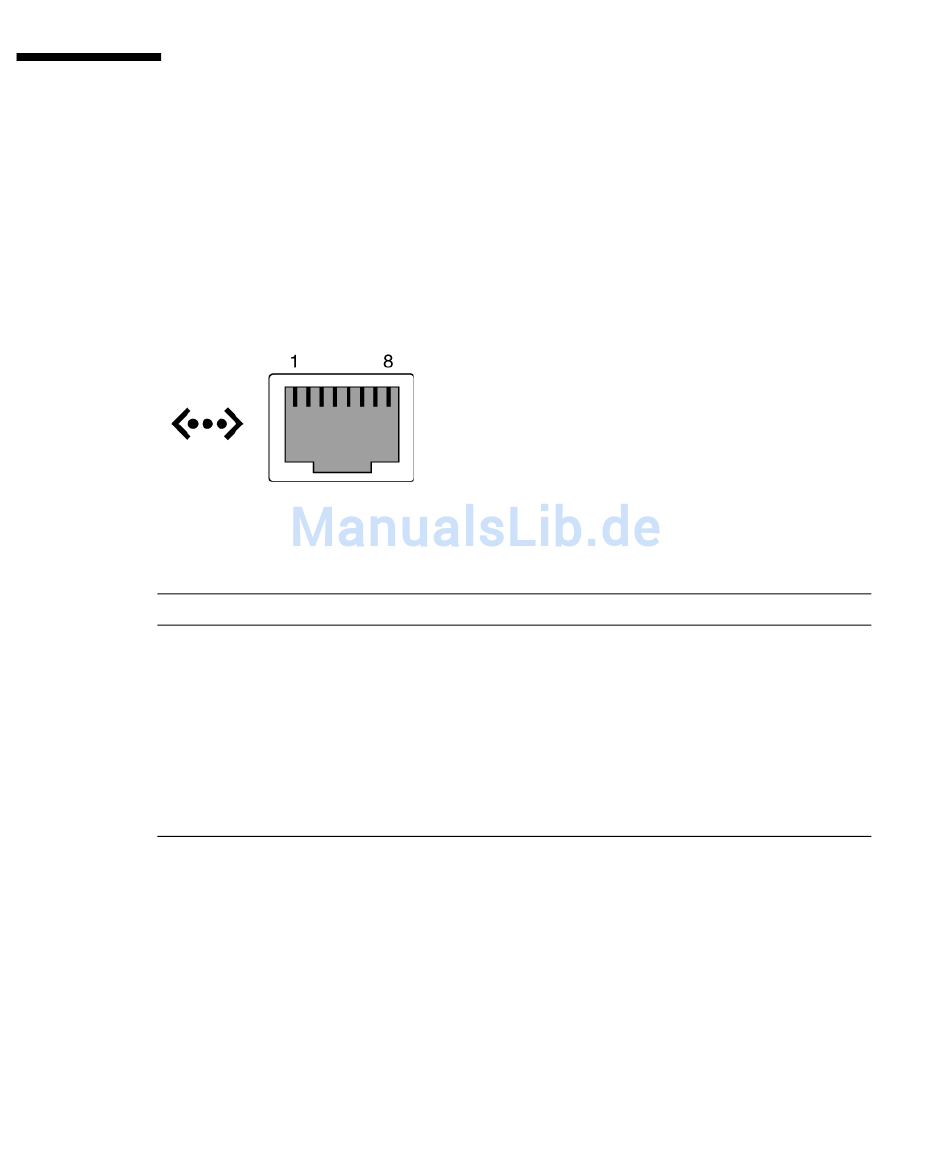

ABBILDUNG B-5

TABELLE B-5

Pin
1
2
3
4
B-6 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008
Gigabit-Ethernet-Anschluss
Signale des Gigabit-Ethernet-Anschlusses
Signalbeschreibung
Transmit/Receive Data 0 +
(Sende-/Empfangsdaten)
Transmit/Receive Data 0 –
(Sende-/Empfangsdaten)
Transmit/Receive Data 1 +
(Sende-/Empfangsdaten)
Transmit/Receive Data 2 +
(Sende-/Empfangsdaten)
Pin Signalbeschreibung
5 Transmit/Receive Data 2 –
(Sende-/Empfangsdaten)
6 Transmit/Receive Data 1 –
(Sende-/Empfangsdaten)
7 Transmit/Receive Data 3 +
(Sende-/Empfangsdaten)
8 Transmit/Receive Data 3 –
(Sende-/Empfangsdaten)
