Einbauen Des Festplattengehäuses (Sparc Enterprise T5140 Server) - Fujitsu SPARC Enterprise T5140 Wartungshandbuch

Einbauen des Festplattengehäuses (SPARC Enterprise T5140 Server)

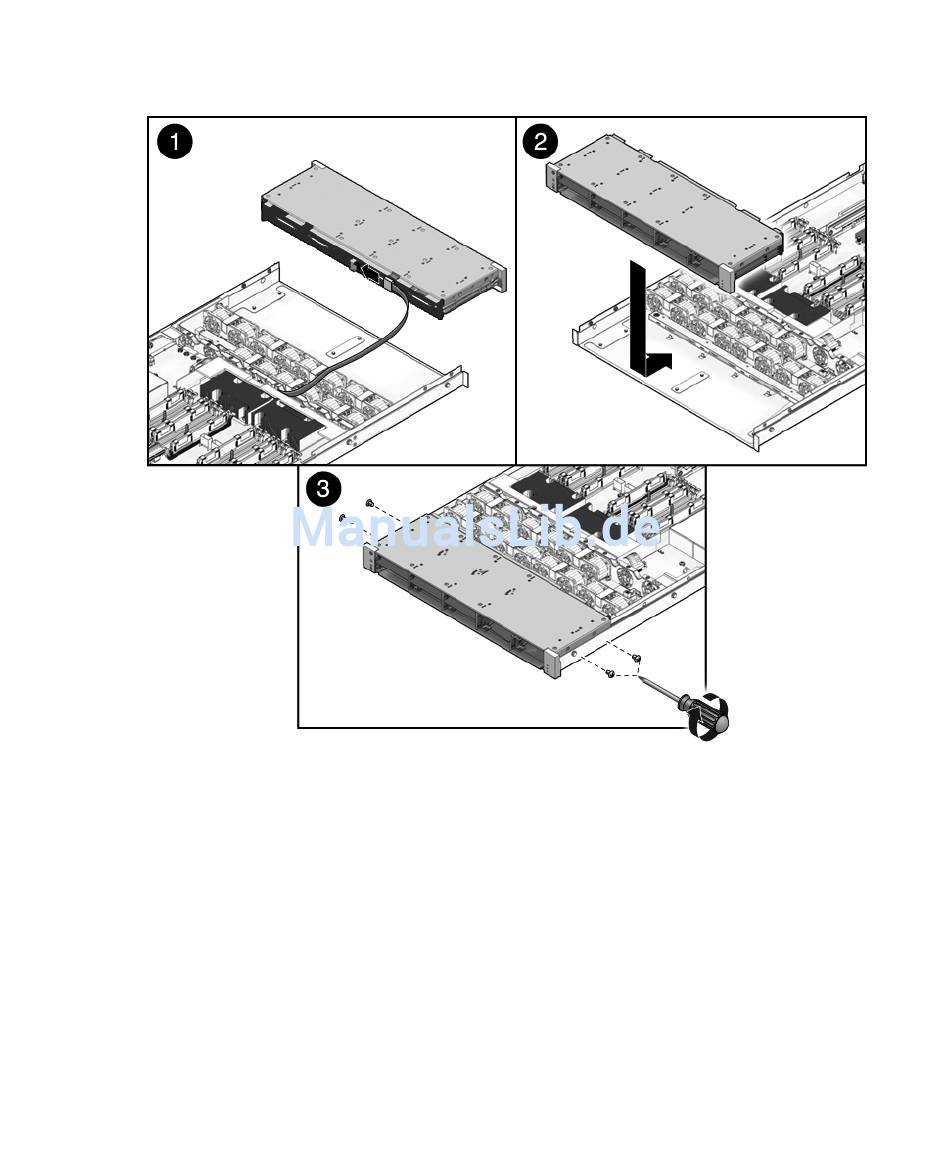

ABBILDUNG 6-6
2. Verlegen Sie die Kabel richtig und nehmen Sie die Anschlüsse
ordnungsgemäß vor.
Informationen zur kokrrekten Verkabelung finden Sie in
und
ABBILDUNG A-5
und
ABBILDUNG A-11
3. Schließen Sie die Festplattendatenkabel an.
Drücken Sie die Stecker in die Buchsen, bis sie einrasten.
4. Schieben Sie das Festplattengehäuse zurück, bis die Festplatten-Backplane
wieder mit dem Paddle-Kartenanschluss verbunden ist.
Kapitel 6 Wartungsarbeiten an eingebauten Karten, Platinen und weiteren Bauteilen
für den SPARC Enterprise T5140 Server. Siehe
ABBILDUNG A-6
für den SPARC Enterprise T5240 Server.
ABBILDUNG A-12
,
ABBILDUNG A-4
6-11
