Ausbauen Des Festplattengehäuses (Sparc Enterprise T5140 Server) - Fujitsu SPARC Enterprise T5140 Wartungshandbuch

8. Für Wartungsarbeiten an der Festplatten-Backplane müssen Sie das DVD-
/USB-Modul ausbauen.
Näheres dazu finden Sie in
auf Seite 6-2.
9. (SPARC Enterprise T5240 Server) Bauen Sie die Lüftermodule aus.
Näheres dazu finden Sie in
Seite 4-15.
10. (SPARC Enterprise T5240 Server) Bauen Sie die Lüfter-Netzteilplatinen aus.
Näheres dazu finden Sie in
Netzteilplatine", auf Seite
11. Lösen Sie die Kreuzschlitzschrauben Nr. 2, mit denen das Festplattengehäuse
am Gehäuse befestigt ist.
Das Festplattengehäuse ist auf jeder Seite des Servers mit zwei Schrauben befestigt.
12. Ziehen Sie das Festplattengehäuse nach vorne, damit sich die Backplane von
den Paddle-Karten löst.

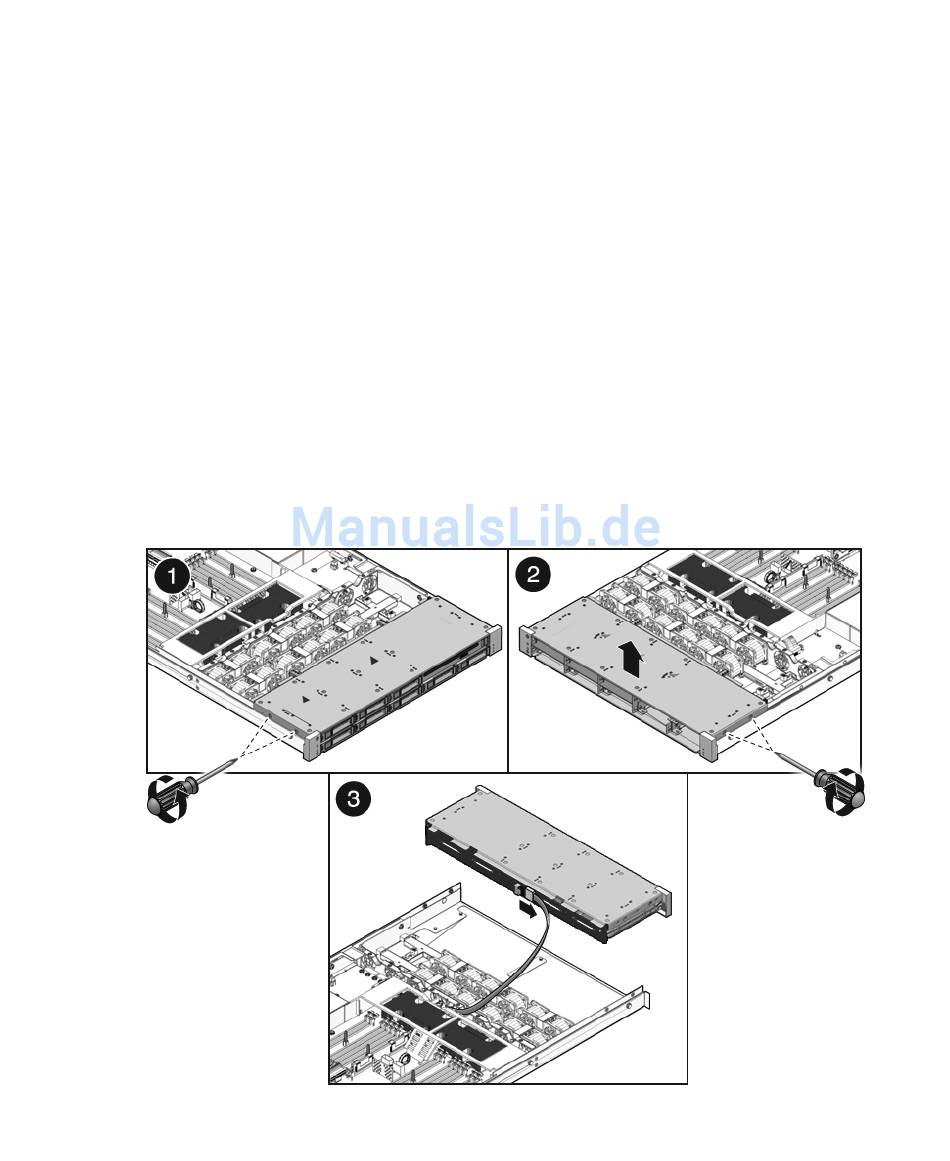

Ausbauen des Festplattengehäuses (SPARC Enterprise T5140 Server)
ABBILDUNG 6-5
Kapitel 6 Wartungsarbeiten an eingebauten Karten, Platinen und weiteren Bauteilen
Abschnitt 6.1.1, „Ausbauen des DVD-/USB-Moduls",
Abschnitt 4.6.1, „Ausbauen eines Lüftermoduls", auf
Abschnitt 6.2.1, „Ausbauen einer Lüfter-
6-5.
6-9
