2.4 Montage - Fertigstellung

Ein Vorteil der 2N
Erweiterungstastenmodulen. Einfacher geht es nicht mehr – die Module werden mit
einem einzigen Kabel angeschlossen und zwar kettenweise, d.h. jedes weitere Modul
ist mit dem vorhergehenden verbunden. Jedes Modul besitzt zwei Stecker,
Eingangsstecker (für Verbindung in Richtung zum Grundmodul der Türsprechanlage)
und Ausgangsstecker (zum Anschluss eines nächsten, weiteren Moduls). Um richtige
Funktion und Reihenfolge der Tasten zu sichern, ist auf richtige Orientierung der
Module zu achten, die Stecker dürfen nicht vertauscht werden!

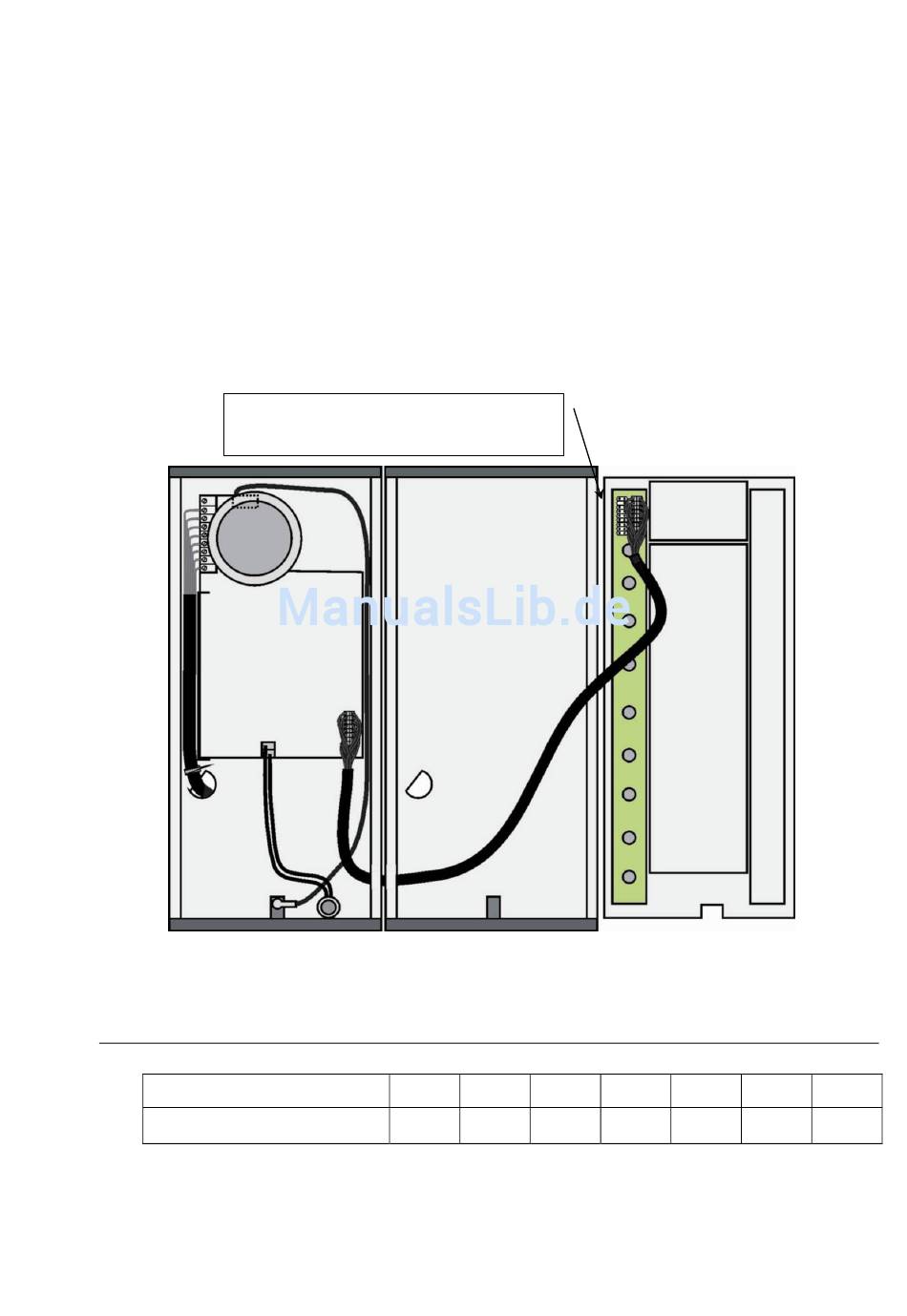

Abbildung 2.15

Maximale Anzahl der Erweiterungsmodule

9135181D (1×8 Tasten)
9135182D (2×8 Tasten)
Tabelle 2.6
Diese Tabelle zeigt die Kombinationsmöglichkeiten mit Einzeltasten- und
Doppeltasten-Erweiterungsmodulen.
®
EntryCom IP Türsprechstelle ist die einfache Installation von
Diese Stecker ist für das
nächstfolgende Modul vorgesehen!
Verbindung Einzeltasten Erweiterungsmodul
®
Optionael 2N EntryCom IP Erweiterungen
