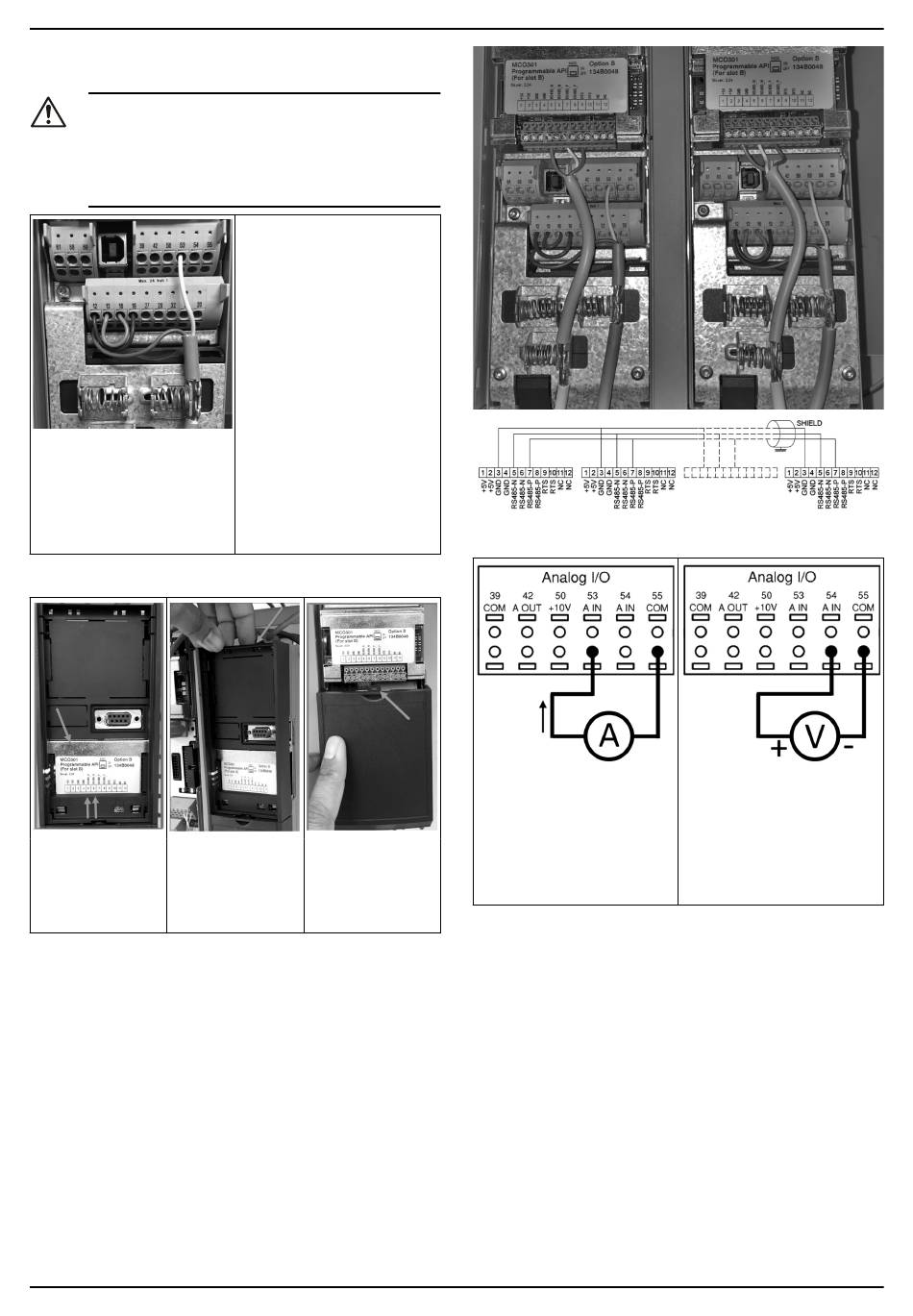

2.2 Verkabelung der Steuerung für eine oder
mehrere Pumpen
VORSICHT:
Stellen Sie vor Verwendung des Genie DI18 auf Stopp
(Klemme 18 geöffnet), um zu verhindern, dass die Einheit
den Motor startet. Halten Sie Klemme 18 geöffnet, um eine
unbeabsichtigte Rotation des Motors zu verhindern. Legen
Sie das Startsignal nur dann am Steuergerät an, wenn der
Pumpenbetrieb erwünscht ist.

2.3 Verbindungen mit mehreren Pumpen

Verbinden Sie die Entfernen Sie vorsich-
Adern für die Kommu- tig die Kunststoffabde-
nikation an mit der ckung, indem Sie die
Unterseite dieser Kar- Lasche auf der Ober-
te. seite des Antriebs ent-
riegeln und öffnen.
2.4 Verbinden Sie die Kabel mit dem Modul MCO301
1. Anschluss 3 an Anschluss 3
2. Anschluss 5 an Anschluss 5
3. Anschluss 7 an Anschluss 7
4. Verwenden Sie geschirmte Kabel und benutzen Sie für die Abschir-
mung den Federbügel.
5. Wenn Sie mehr als zwei Steuergeräte verwenden, so gelten für den
zusätzlichen Antrieb dieselben Verkabelungsanweisungen.
6. Zusätzliche Verkabelungskonfigurationen mit mehreren Steuerge-
räten finden Sie in der Betriebsanleitung.
7. Installieren Sie die Abdeckungen und das Tastenfeld wieder und
beginnen Sie mit der Inbetriebnahme.
®
Lowara Aquavar QUICK START GUIDE
• Das Steuergerät erhält ein
Startsignal, wenn Anschluss
18 mit 24 V verbunden ist (An-
schlüsse 12 und 13).
• Der Digitaleingang an An-
schluss 27 kann so konfiguriert
werden, dass ein Wasserman-
gelsensor angeschlossen wer-
den kann, siehe Abschnitt
3.3.6.
• Schließen Sie für die Einzel-
pumpenregelung oder die
Mehrpumpenregelung die
Ader für die Spannungsversor-
gung des Sensors (braun) an
Anschluss 12 oder 13 (24 V)
sowie die Ader für das Istwert-
signal des Sensors (weiß) an
Anschluss 53 (4-20 mA).
• Die Verkabelung zur Dreh-
zahlregelung finden Sie in
Verkabelung für die Drehzahlre-
gelung auf Seite 25.
Entfernen Sie vorsich-
tig die untere Abde-
ckung, indem Sie die
Lasche öffnen
2.5 Verkabelung für die Drehzahlregelung
Senden eines 4 - 20 mA-Ein-
gangssignals zum Antrieb über
Analogeingang 53. Sie verbinden
Ihr 4 - 20 mA-Signal mit An-
schluss 53 und die Masse mit An-
schluss 55. Der Analogeingang 53
nimmt nur 4 - 20 mA auf.
de - Übersetzung des Originals
Senden eines 0 - 10 V-Eingangs-
signals zum Antrieb über Analog-
eingang 54. Sie verbinden Ihr 0 –
10 V-Signal mit Anschluss 54 und
die Masse mit Anschluss 55. Der
Analogeingang 54 kann Strom-
oder Spannungssignale aufneh-
men. Als Standard ist er auf 0 - 10
V eingestellt.
