es - Traducción del original
3 Funcionamiento

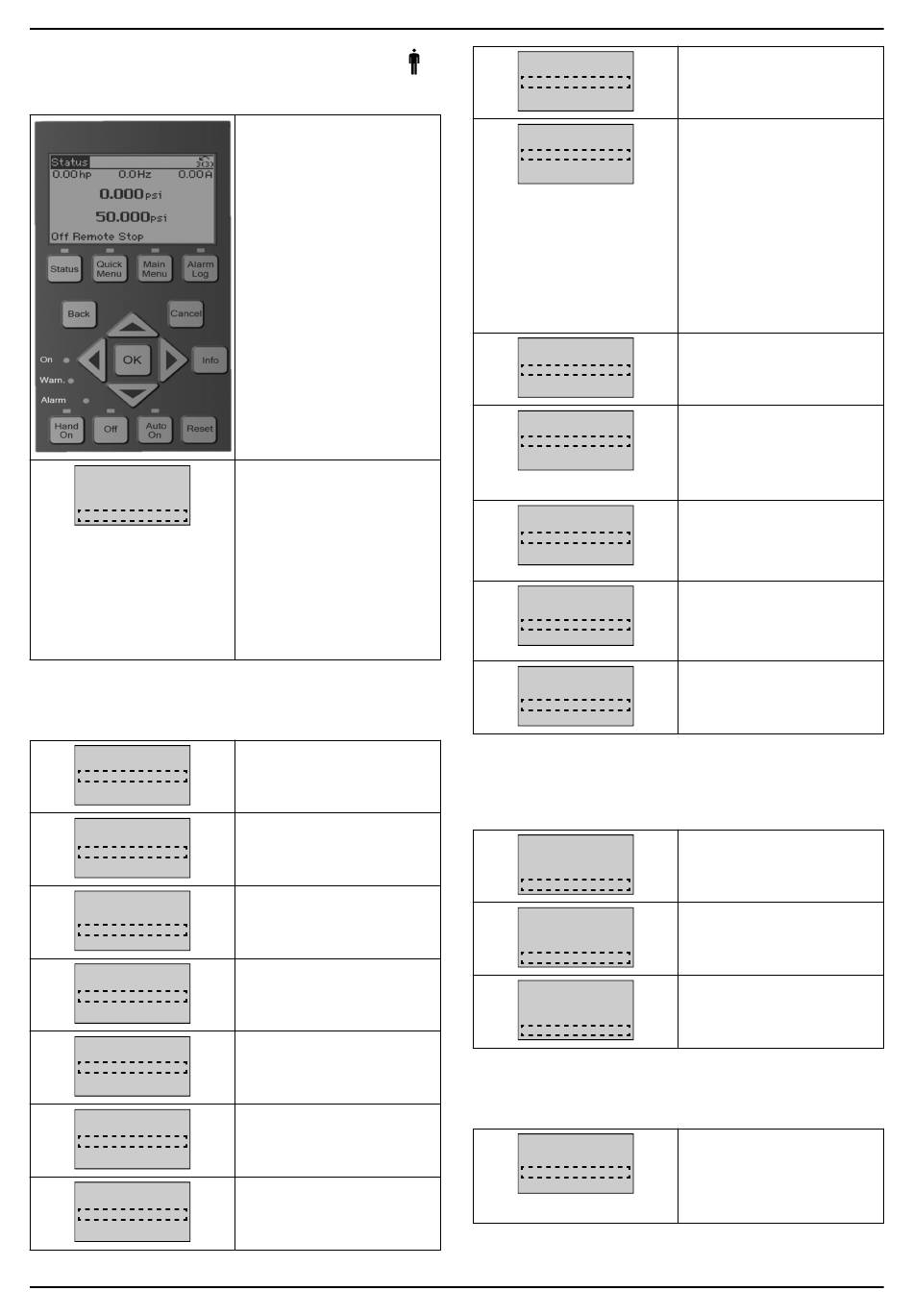

3.1 Instrucciones de funcionamiento
Menús rápidos
Q1 Mi menú personal
Q2 Configuración rápida
Q3 Configuración de funciones
Q4 Inicio del asistente
3.2 Asistente de inicio (configuración inteligente)
Encienda las unidades y siga los pasos que se indican a continuación
para programar la unidad:
Ajustes regionales
Internacional
Idioma
Inglés
Selección del tipo
de aplicación de bomba
Compresor
Potencia del motor
3 kW
Tens. nominal motor
400 V
Frecuencia motor
50 Hz
Veloc. nominal motor
2885 rpm
34
• En el primer encendido, Aqua-
var mostrará automáticamente
el menú del Asistente de ini-
cio, que facilita la configura-
ción de los parámetros según
la aplicación.
• Para recuperar el menú Asis-
tente de inicio en la pantalla,
pulse el botón Menú rápido y
seleccione el parámetro 04
"Asistente de inicio" o "Inicio
inteligente".
Para navegar por el Asistente de
inicio:
• Utilice el botón Aceptar para
seleccionar el elemento de
menú.
• Una vez seleccionado, utilice
los botones de flecha hacia
arriba o hacia abajo para cam-
biar el valor.
• Confirme con el botón Aceptar.
• Utilice el botón de flecha hacia
abajo para pasar al siguiente
elemento del menú.
1. Seleccione Internacional en
Ajustes regionales.
2. Seleccione el idioma y continúe
con la flecha hacia abajo.
3. Seleccione el tipo de aplicación
de bomba según el sistema: com-
presor o HVAC.
4. Introduzca la potencia nominal
del motor en kW que aparece en
la placa de datos del motor para
los siguientes datos del motor.
4a. Configure la tensión nominal
del motor.
4b. Seleccione la frecuencia del
motor.
4c. Introduzca la velocidad nomi-
nal del motor.
Intensidad motor
9 A
Límite intensidad
110 %
Tipo de motor
Superficie
Límite bajo/velocidad en reposo
20,0 Hz
Tipo de filtro
Ninguno
Adaptación automática
del motor (AMA)
Activar AMA completa
¿Desea continuar a la
configuración de la aplicación?
Sí
3.3 Configuración de la aplicación
3.3.1 Selección del modo de funcionamiento
Seleccione el modo de funcionamiento según su sistema.
Modo operativo ¡EL
CAMBIO DEL MODO
OPERATIVO SOBRESCRIBIRÁ
LA CONFIGURACIÓN ACTUAL
Control de una sola bomba
Modo operativo ¡EL
CAMBIO DEL MODO
OPERATIVO SOBRESCRIBIRÁ
LA CONFIGURACIÓN ACTUAL
Control multibomba
Modo operativo ¡EL
CAMBIO DEL MODO
OPERATIVO SOBRESCRIBIRÁ
LA CONFIGURACIÓN ACTUAL
Control de velocidad
3.3.2 Control de una sola bomba
Ejemplo para una bomba con presión constante y tasa de potencia ba-
ja.
Tipo de aplicación
Valores predeterminados de
Lowara Aquavar
4d. Introduzca la corriente nomi-
nal del motor.
4e. Configure el valor de Límite
de corriente equivalente a (ampe-
rios de factor de servicio/amperios
de carga completa).
• Por ejemplo, si la corriente del
motor (FLA) indicada en la pla-
ca de datos del motor es 5,6 A
y la corriente de factor de ser-
vicio (SFA) es 6,4 A, introduz-
ca 114 % en Límite de corrien-
te (%). Asegúrese de configu-
rar correctamente los valores
de Corriente del motor (FLA) y
Límite de corriente.
4f. Seleccione Sumergible para
aplicaciones de orificio de sondeo
o Superficie para motores sobre
el suelo.
4g. Introduzca el límite mínimo de
velocidad del motor. El límite infe-
rior de velocidad del motor se
puede configurar de modo que
coincida con la frecuencia de sali-
da mínima del eje del motor.
4h. Si ha instalado un filtro entre
la unidad y el motor, seleccione el
tipo de filtro correcto. Para obte-
ner más detalles, consulte el ma-
nual completo.
4i. Ejecute AMA (adaptación auto-
mática del motor) para detectar
los parámetros del motor y obte-
ner una eficiencia y control del
motor mejorados.
5. Seleccione Sí para continuar
con Configuración de la aplica-
ción.
1. Control de una sola bomba
(continúe con Control de una sola
bomba en la página 34)
2. Control multi-bomba (continúe
con Multicontrol multi-bomba en la
página 35)
3. Control de la velocidad para
aplicaciones de velocidad fija
(continúe con
Control de velocidad
en la página 35)
1. Las aplicaciones que se pue-
den seleccionar son: Presión
constante, Control de caudal y
Control de nivel. Para obtener
más detalles, consulte el manual
completo.
®
