Xylem LOWARA Aquavar IPC Schnellstartanleitung Seite 18

fr - Traduction de l'original

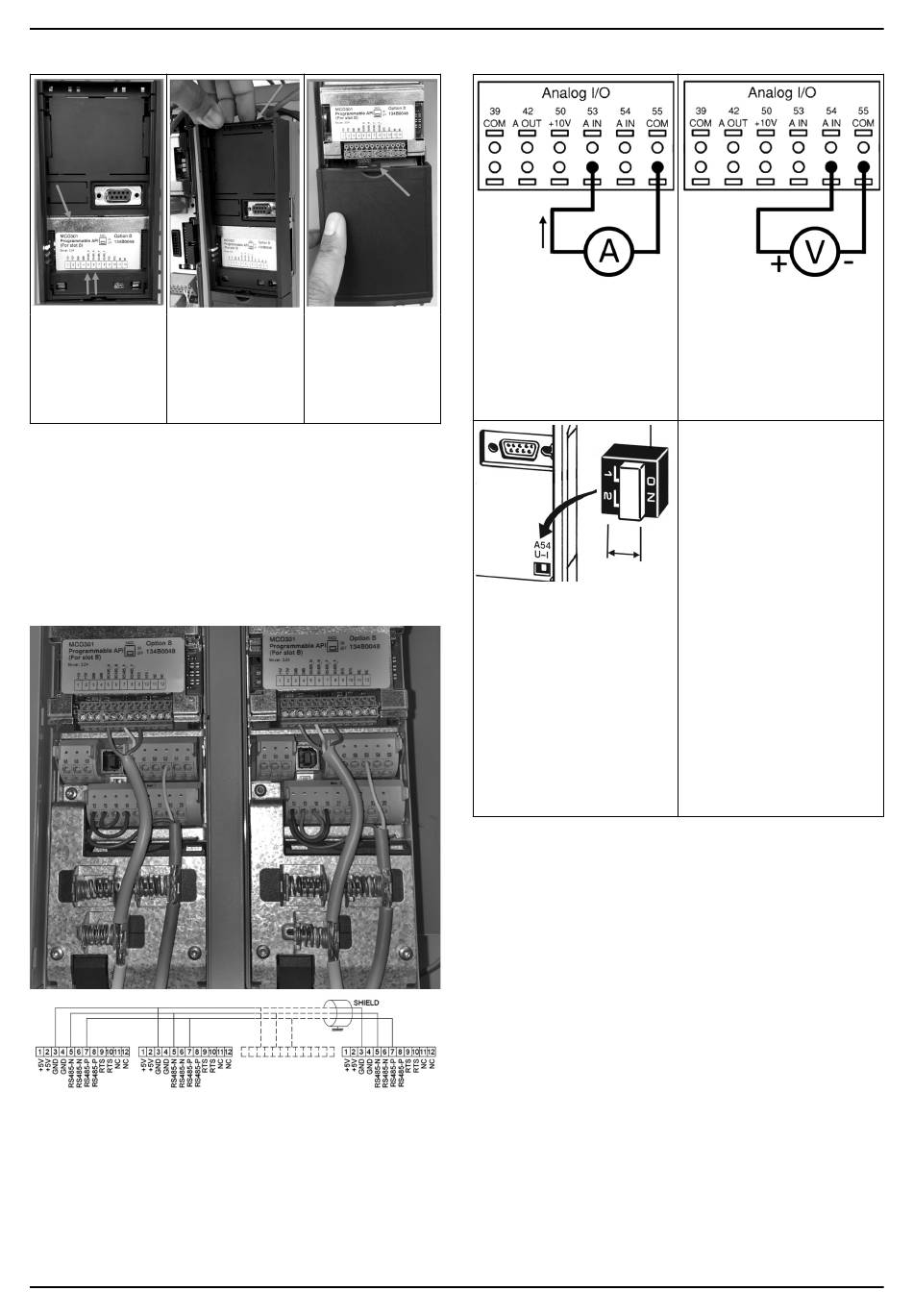

2.3 Connexions de pompes multiples
Brancher les fils de Retirer soigneuse-
communication au bas ment le cache en
de cette carte. plastique en déblo-
quant la languette sur
le dessus de l'entraî-
nement et en le déga-
geant.
2.4 Raccordez les câbles au module MCO301
1. Borne 3 à la borne 3
2. Borne 5 à la borne 5
3. Borne 7 à la borne 7
4. Utiliser le câble torsadé et placer le blindage du câble sur la pince
du ressort.
5. Pour une utilisation de plus de deux contrôleurs, suivre les mêmes
instructions de câblage pour l'entraînement supplémentaire.
6. Consulter l'IOM pour des configurations supplémentaires de câbla-
ge à contrôle multiple.
7. Réinstaller les caches et le clavier et commencer la mise en servi-
ce.
18
2.5 Câblage pour le contrôle de vitesse
Envoi d'un signal d'entrée 4-20
mA vers l'entraînement en utili-
sant l'entrée analogique 53. Vous
Retirer soigneuse-
câblerez votre signal 4-20 mA
ment le cache infé-
dans la borne 53 et le neutre sur
rieur en débloqunt la
la borne 55. L'entrée analogique
languette
53 accepte uniquement 4-20 mA.
Un commutateur DIP placé derriè-
re la carte MCO 301 permet de
modifier le réglage de l'entrée
analogique 54.
Pour modifier le réglage de l'en-
trée analogique 54 de tension à
courant, suivre les étapes ci-des-
sous :
U
I
• Éteindre l'entraînement
• Retirer le panneau de com-
mande LCP
• Retirer la carte MCO301
• Modifier le réglage du commu-
tateur DIP de U (0-10 V) à I
(4-20 mA)
Lowara Aquavar
Envoi d'un signal d'entrée 0-10 V
vers l'entraînement en utilisant
l'entrée analogique 54. Vous câ-
blerez votre signal 0-10 V dans la
borne 54 et le neutre sur la borne
55. L'entrée analogique 54 peut
accepter un signal de courant ou
de tension ; elle est définie par
défaut sur 0-10 V.
®
QUICK START GUIDE
