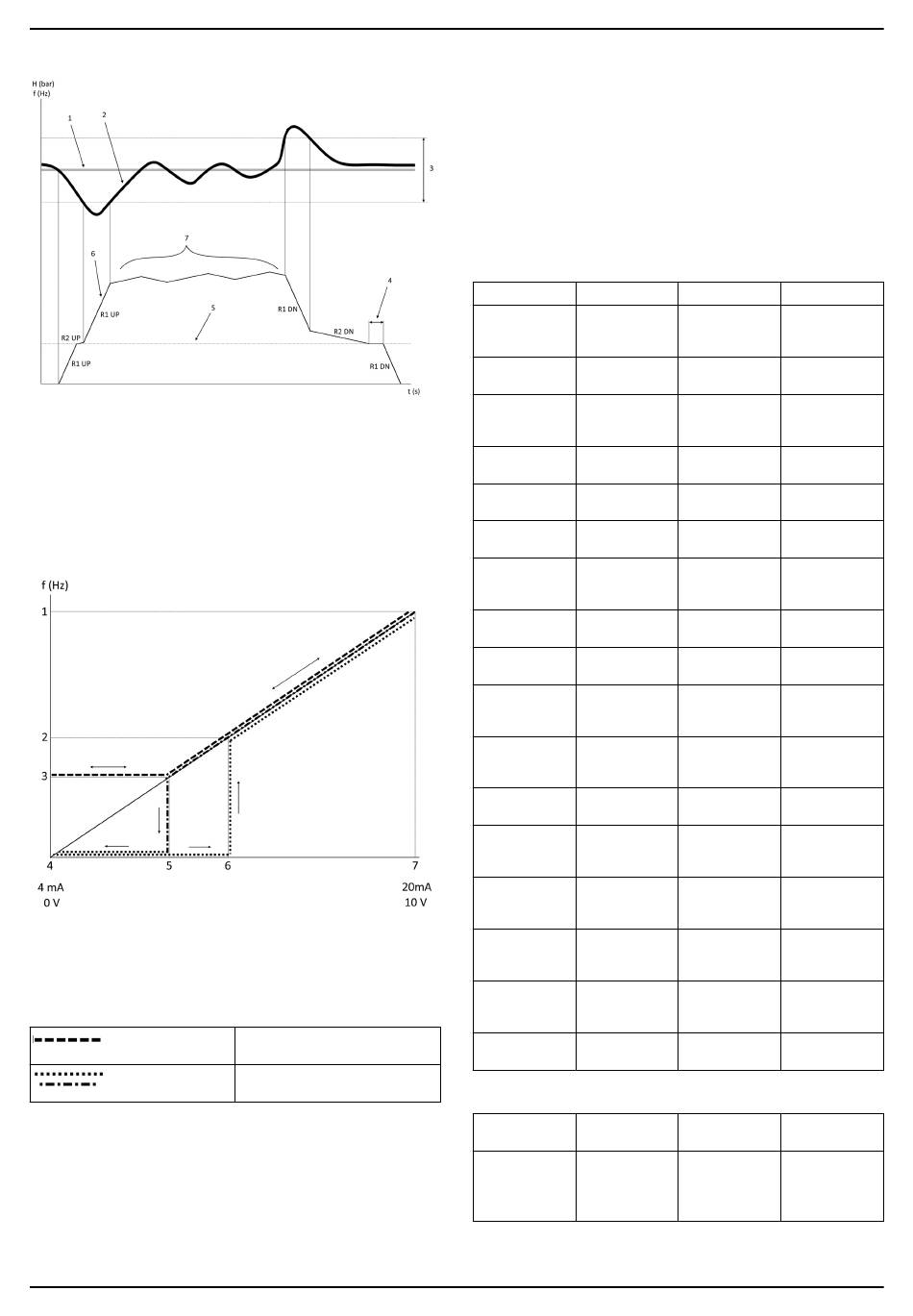

Εικόνα 36: Γράφημα
1. Σημείο ρύθμισης
2. Ανατροφοδότηση ελέγχου (πραγματική τιμή)
3. Ζώνη ρύθμισης
4. Καθυστέρηση αναμονής
5. Συχνότητα αναμονής
6. Συχνότητα εξόδου
7. Ρύθμιση με Ανοδική μεταβολή 2 και Καθοδική μεταβολή 2 (αργές
κλίσεις)
4.2 Λεπτομέρεια εξωτερικού αναλογικού σήματος
ελέγχου ταχύτητας
1. Αναφορά μέγιστης ταχύτητας
2. Ταχύτητα εκκίνησης
3. Ελάχιστη/ταχύτητα αναμονής
4. Τιμή χαμηλής αναφ./ανατροφοδ. ακροδέκτη 53
5. Αναλογική τιμή που αντιστοιχεί σε ταχύτητα αναμονής
6. Αναλογική τιμή που αντιστοιχεί σε ταχύτητα εκκίνησης
7. Τιμή υψηλής αναφ./ανατροφοδ. ακροδέκτη 53
Σημείωση: αν η λειτουργία αναμονής είναι απενεργοποιημένη, όταν η
αναλογική τιμή είναι μικρότερη από την ταχύτητα αναμονής, η αντλία
θα λειτουργεί στην ταχύτητα αναμονής.
Παραδείγματα ρυθμίσεων για την αναλογική είσοδο 53 (4-20 mA):
Αναφορά μέγιστης ταχύτητας = 50 (Hz)
Ελάχιστη/ταχύτητα αναμονής = 20 (Hz)
Ταχύτητα εκκίνησης = 25 (Hz)
Τιμή χαμηλής αναφ./ανατροφοδ. ακροδέκτη 53 = 0
®
Lowara Aquavar QUICK START GUIDE
= Λειτουργία αναμονής απενεργο-
ποιημένη
= Λειτουργία αναμονής ενεργο-
ποιημένη
Τιμή υψηλής αναφ./ανατροφοδ. ακροδέκτη 53 = 50
Η αναλογική τιμή που αντιστοιχεί σε ταχύτητα αναμονής είναι:
Εύρος σήματος*(Ελάχ. ταχύτητα/Μέγ. ταχύτητα) + σημείο μηδέν 16 *
(20 / 50) + 4 = 10,4 (mA)
Η αναλογική τιμή που αντιστοιχεί σε ταχύτητα εκκίνησης είναι:
Εύρος σήματος*(Ταχύτητα εκκίνησης/Μέγ. ταχύτητα) + σημείο μηδέν 16
* (25 / 50) + 4 = 12 (mA)
4.3 Απόσπασμα παραμέτρων αυτόματης ρύθμισης
Οι παράμετροι που ακολουθούν είναι ένα απόσπασμα από μια διαμόρ-
φωση αυτόματης ρύθμισης που πραγματοποιείται κατά τη διαδικασία
του Start-up Genie.
Αριθμός Παράμετρος
4–12 Συχνότητα ανα-
μονής/Χαμηλό
όριο [Hz]
20-00 Πηγή ανατρο-
φοδότησης 1
20-14 Μέγιστη ανα-
φορά/ανατρο-
φοδ.
22-50 Λειτουργία τέ-
λους καμπύλης
22-21 Ανίχνευση χα-
μηλής ισχύος
19-24 Καθόλου ροή -
Τερματισμός
19-25 Καθόλου ροή -
Διαφορά επα-
νεκκίνησης
3-10,0 Προκαθορισμέ-
νη αναφορά
13-20,0 Χρονόμετρο
ελεγκτή SL
19-10 Χρόνος αδρά-
νειας άσκησης
αντλίας
19-11 Χρόνος εκτέλε-
σης άσκησης
αντλίας
19–12 Αντιστάθμιση
απωλειών
19-20 Χωρίς νερό/
Απώλ. πλήρω-
σης,Σφάλμα
19-26 Σφάλμα υψη-
λού συστήμα-
τος
19-45 Σφάλμα χαμη-
λού συστήμα-
τος
19-90 Λειτουργία
πλήρωσης σω-
λήνα
14-20 Λειτουργία
επαναφοράς
4.4 Το προσωπικό μενού μου
Προσωπικό με- Αριθμός παρα-
νού μέτρου
25,0 20-21
el - Μετάφραση του πρωτότυπου
Πίεση / Στάθμη Ροή
20 20
AI 53 AI 53
10 100
απεν. απεν.
Απενεργοποιη- Απενεργοποιη-
μένο μένο
Ενεργοποιημένο Απενεργοποίη-
ση
0,2 0,2
2,50% 2,50%
30 δευτερόλε- 30 δευτερόλε-
πτα πτα
100 100
10 10
Απενεργοποιη- Απενεργοποιη-
μένο μένο
Απενεργοποιη- Απενεργοποιη-
μένο μένο
Απενεργοποιη- Απενεργοποιη-
μένο μένο
Απενεργοποιη- Απενεργοποιη-
μένο μένο
Απενεργοποιη- Απενεργοποιη-
μένο μένο
Μη αυτόματη Μη αυτόματη
επαναφορά επαναφορά
Προεπιλεγμένη Ονομασία πα-
τιμή ραμέτρου
Πιεστικό: 3,5 Σημείο ρύθμι-
[Μονάδα] σης 1
HVAC: 1 [Μονά-
δα]
