3.3 Baugruppe Sitz

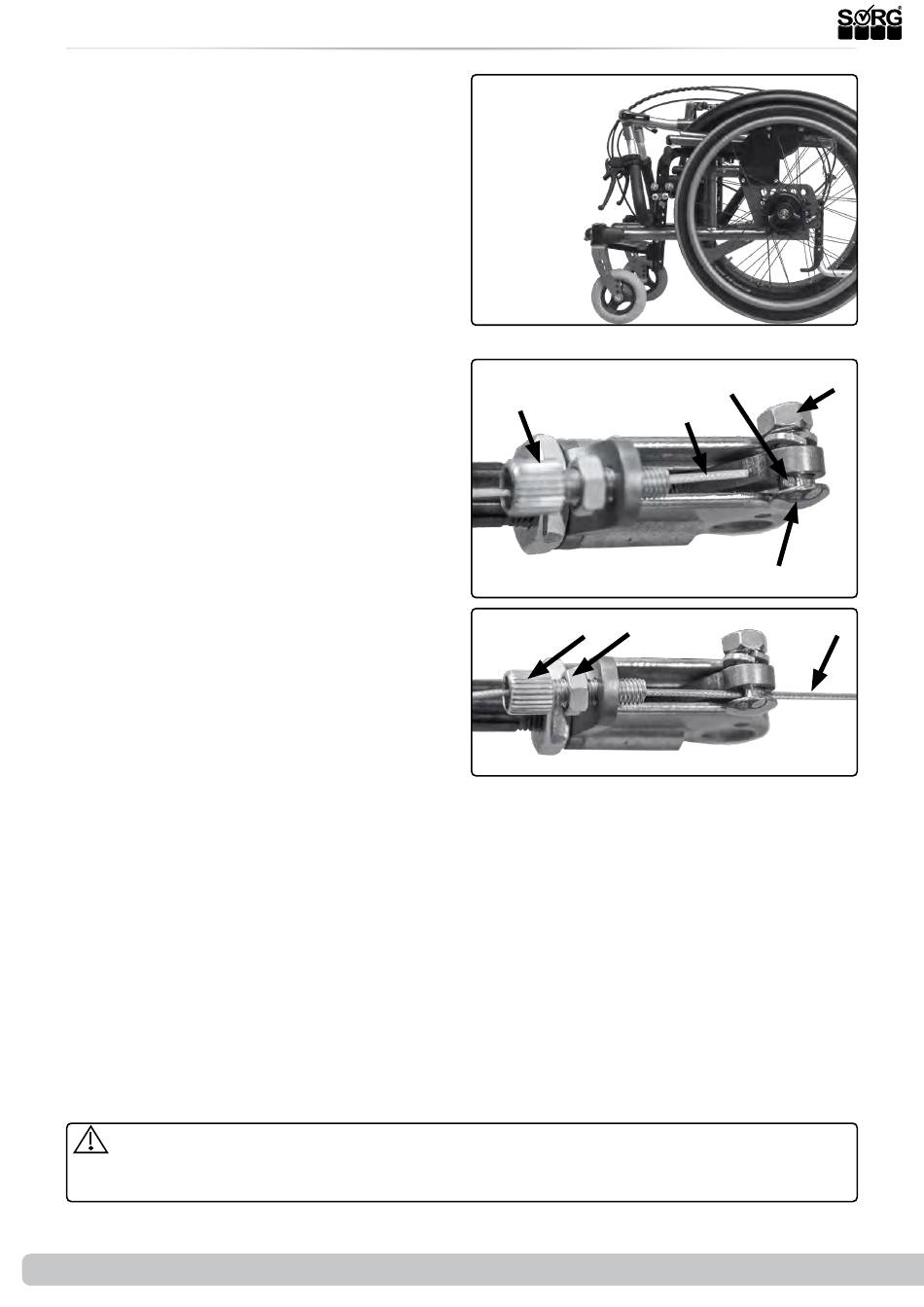

Schritt 11: maximale Länge des Bowdenzugs
einrichten
•
Stellen Sie den Schiebebügel auf seine
maximale Schiebehöhe,
•
(10) klappen Sie den Rücken des
Dynamis TSD nach vorne um und
•
legen Sie den Schiebebügel zusätzlich
nach vorne Richtung Beinstütze (siehe
Abbildung), damit Sie die maximale
Länge für den Bowdenzug erhalten.
•
Führen Sie nun den neuen Bowdenzug
vom Auslösehebel über den Sitz nach
hinten und dann wieder nach vorne
unter den Dynamis TSD zur jeweiligen
Auslösevorrichtung der Gasdruckfedern.
•
Klappen Sie den Rücken des Dynamis
TSD wieder zurück in eine senkrechte
Position und
•
kappen Sie die Außentüllen der beiden
Bowdenzüge auf das erforderliche Maß.
Schritt 12:
•
(10) Klappen Sie den Rücken des
Dynamis TSD wieder zurück in eine
senkrechte Position
Schritt 13: Bowdenzüge montieren
•
(11) Montieren Sie die Enden (A) der
beiden Innenzüge an die Auslöseme-
chanik der Gasdruckfedern.
•
Fädeln Sie die Innenzüge (B) zunächst
durch die Stellschraube (C), dann durch
die Bohrung (D) des Klemmnippels (E).
•
Schieben Sie mit einem Daumen den
Auslösehebel (A) ein wenig nach oben
in Richtung Stellschraube (C).
•
Drehen Sie den Klemmnippel (D) bei
gleichzeitig nach oben gedrücktem
Auslösehebel fest zu.
•
(12) Kürzen Sie das überstehende Stück
Bowdenzug (A) nur so weit, dass Sie
das Auslösemoment ggf. auch noch mit
dem Klemmnippel nachjustieren kön-
nen.
Schritt 14
•
Überprüfen Sie die Funktionstüchtigkeit
der Auslösemechanik und justieren Sie
den Auslösemoment mittels der Stell-
schraube (12 B) und der Kontermutter
(11C).
Schritt 15:
•
Bauen Sie den Ergo-Sitz wieder an.
Nach jeder Änderung an der Sitzeinheit und/oder der Kantelung muss das Kippverhalten
des Dynamis TSD mit Insasse und Unterstützung einer erfahrenen, kräftigen Hilfsperson neu
getestet und eingeübt werden.
16 von 36
(10)
(11)
(C)
(12)
Serviceheft Dynamis TSD
(D)
(B)
(B) (C)
(E)
(A)
(A)
2020-10-15
