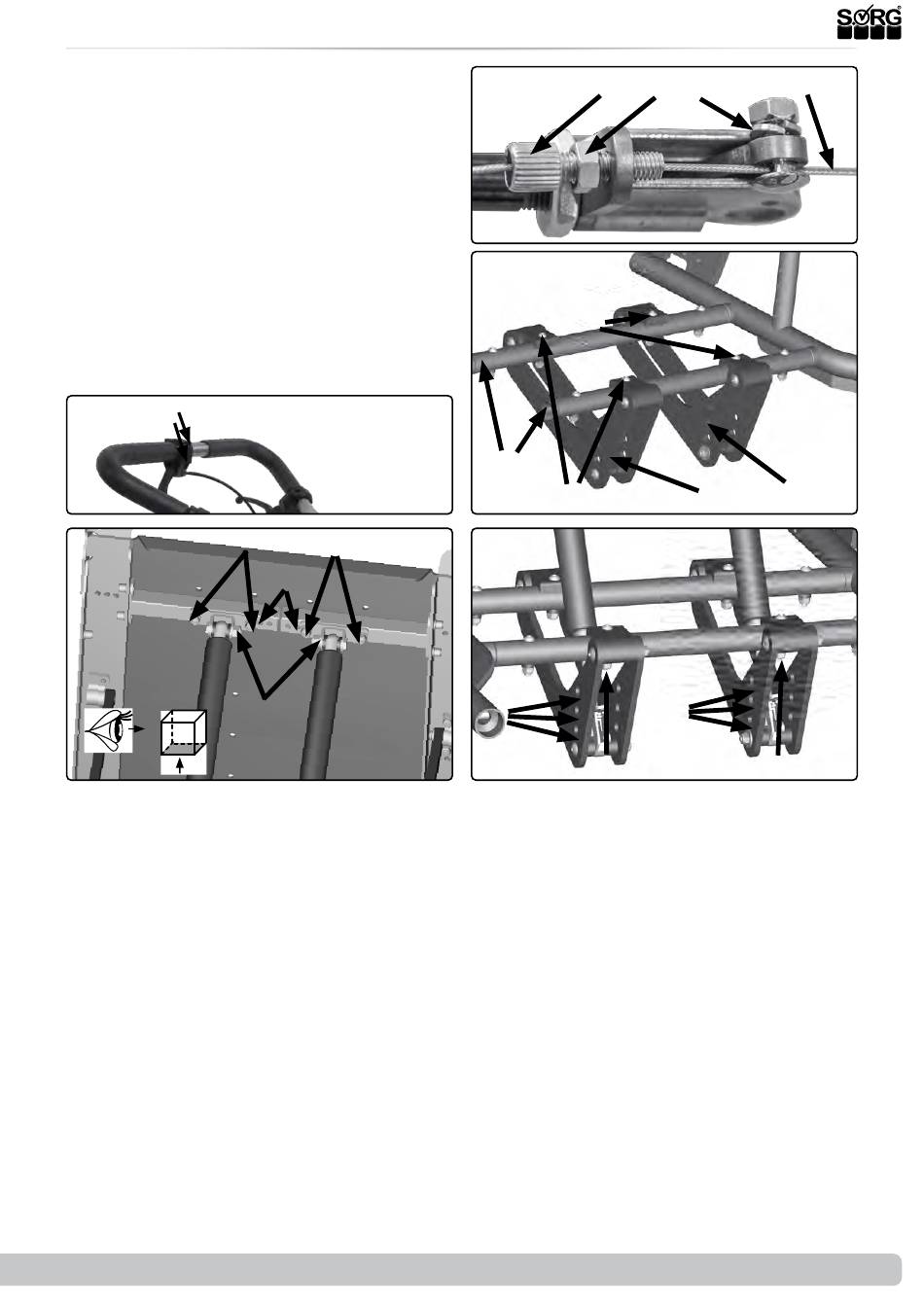

3.3 Baugruppe Sitz
Achten Sie bei den Traversenadaptern auf die
Symmetrie der Anbringung (rechte und linke
Seite in der gleichen Bohrung!).
Schritt 7: Obere Aufnahmen montieren
•
(7) Schrauben Sie die zweite obere Auf-
nahme (A) der Gasdruckfeder mit den
zwei Schrauben (B) unter die Sitzplatte
in die vorbereiteten Bohrungen.
Schritt 8: Neue Gasdruckfeder oben montieren
•
(8) Schrauben Sie die Gasdruckfeder mit der
Schraube (C) an die obere Aufnahme (A).
Schritt 9: Neue Gasdruckfeder unten montieren
•
(9) Schrauben Sie die Gasdruckfeder in
die untere Aufnahmen mit der Schraube
(A) in die vorbereitete Bohrung (B).
(7)
(A)
(8)
Beide Gasdruckfedern müssen in den gleichen
Montagepunkten der Aufnahme montiert
werden.
Benutzen Sie die gleichen Montagepunkte
wie zuvor. Anderenfalls ergibt sich ein falscher
Kantelungsweg.
Schritt 10: Auslösehebel wieder anschrauben
•
Montieren Sie den neuen Auslösehebel
für die Gasdruckfedern wieder an den
Schiebebügel.
2020-10-15
(B)
(B)
(A)
(C)
Serviceheft Dynamis TSD
(5)
(C) (D) (B)
(6)
(C)
(B)
(C)
(9)
(B)
(A)
(A)
(A)
(A)
(B)
(A)
15 von 36
