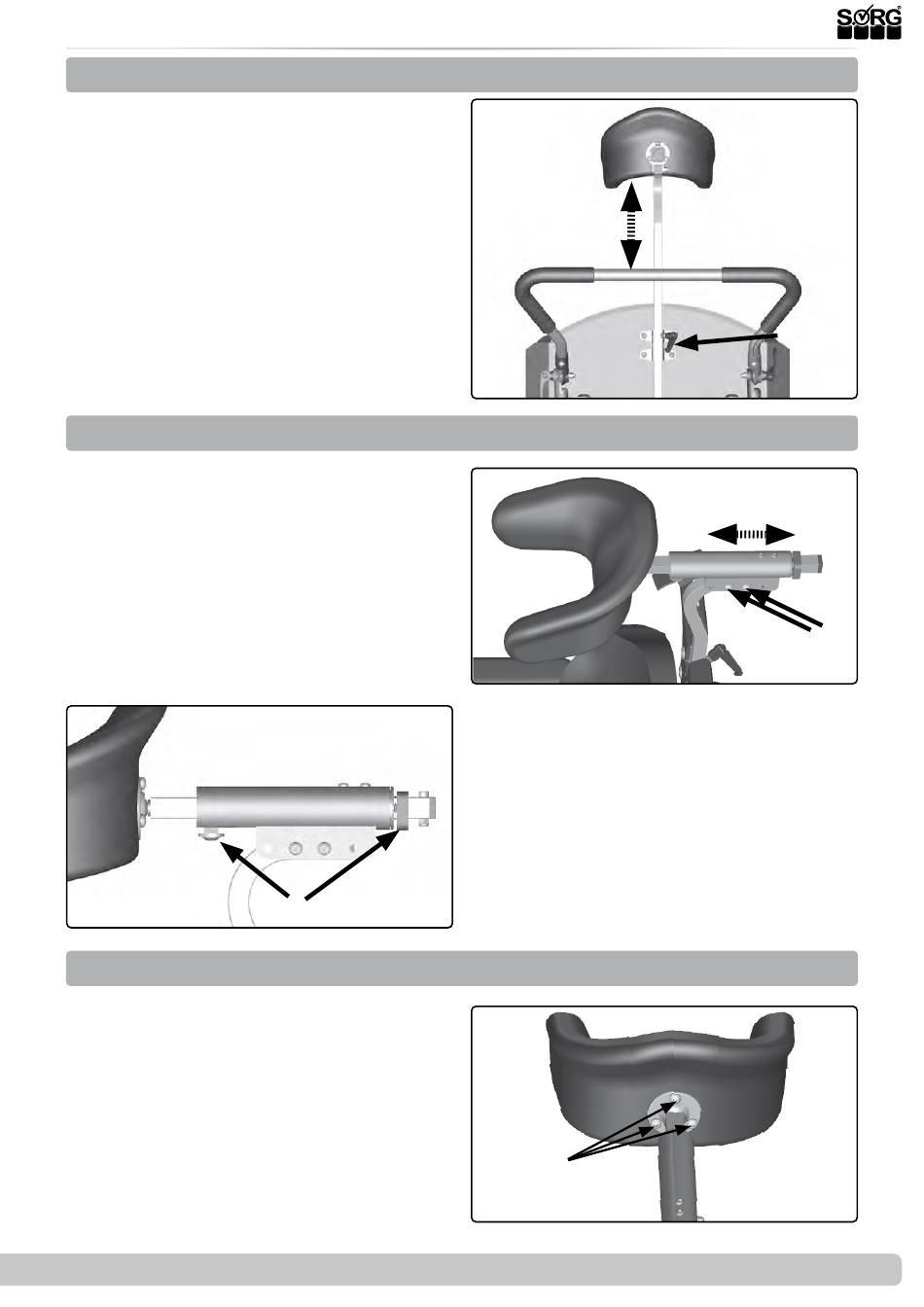

3.9 Baugruppe Kopfstütze
3.9.1 Höhenverstellung
Um die Kopfstütze in der Höhe zu verstellen,
lösen Sie den Klemmhebel (A) am Vierk-
antrohr. Verschieben Sie die Kopfstütze nach
oben oder unten in die gewünschte Position
und ziehen Sie den Klemmhebel wieder fest.
3.9.2 Tiefenverstellung und Dynamik der Kopfstütze
1. Möglichkeit: Um die Kopfstütze in der Tiefe
zu verstellen, lösen Sie die beiden Schrauben
(1A) am Vierkantrohr. Verschieben Sie als
nächstes den Schlitten der Kopfstütze nach
vorne oder nach hinten und verschrauben Sie
alles wieder fest.
2. Möglichkeit: Verstellen Sie mit Hilfe der
Stellringe (2A) die Tiefe der Kopfstütze. Lösen
Sie die Verschraubung der Stellringe, stellen
Sie die Kopfstütze in die gewünschte Position
und befestigen Sie die Stellringe wieder.
(2)
3.9.3 Neigung verstellen
Die Neigung der Kopstütze lässt sich durch lö-
sen der drei Schrauben (A) am Kugelkopf und
anschließendem Justieren des Kopfformteils in
die gewünschte Ausrichtung bringen. Anschlie-
ßend müssen die Schrauben wieder fest ange-
zogen werden.
2020-10-15
(A)
Serviceheft Dynamis TSD
(1)
(1)
(1)
(A)
(A)
(A)
27 von 36
