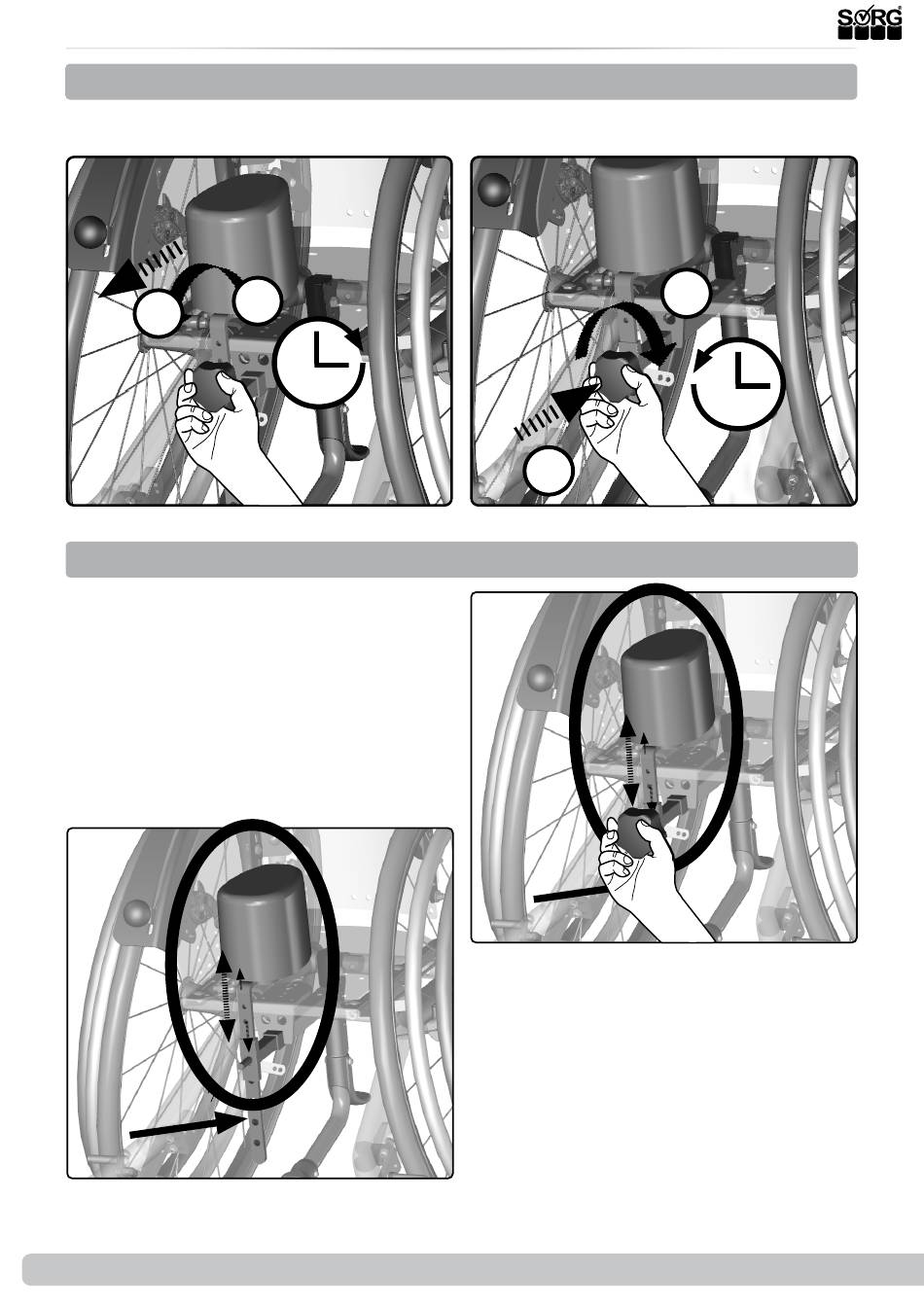

3.10 Baugruppe Abduktionskeil

3.10.1 Tiefenverstellung

Stellen Sie die Höhe des Abduktionskeils mit Hilfe des Sterngriffes ein.
(1) (2)
2.
1.
2.
1.
3.10.2 Höhenverstellung
1. Sterngriff öffnen und Abduktionskeil kom-
(1)
plett herausziehen.
2. Klemmkronus entfernen und Sterngriff mit
Gewindestange herausziehen.
3. Gewünschte Höhe einstellen und
4. in umgekehrter Reihenfolge alles wieder
zusammensetzen.
Das überstehende Verstellteil (2 A) muss nun
abgesägt werden.
(2)
(A)
(A)
28 von 36 Serviceheft Dynamis TSD 2020-10-15
