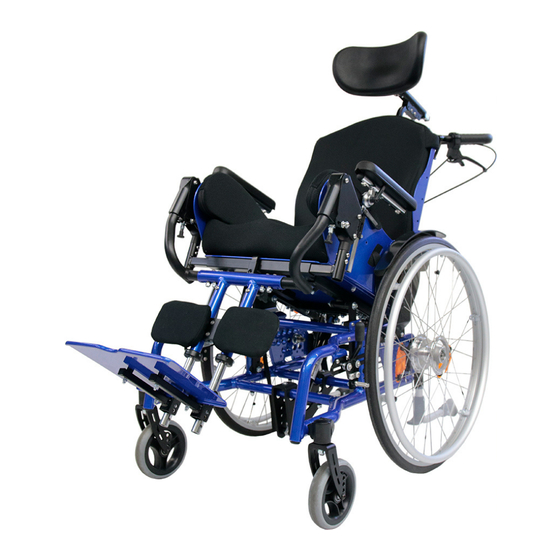

SORG Dynamis TSD Serviceheft

Vorschau ausblenden Andere Handbücher für Dynamis TSD:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Serviceheft Dynamis TSD
Dynamis TSD
Dynamis TSD
Folgend werden alle individuelle Anpassungen des
Rollstuhls beschrieben. Für diese Einstellungen ist Werkzeug und
spezielles Fachwissen erforderlich. Bitte überlassen Sie diese
Anpassungen einem qualifizierten Reha-Fachberater.
2020-10-15
Serviceheft
Serviceheft
Serviceheft Dynamis TSD
Besondere Menschen, besondere Lösungen.
Besondere Menschen, besondere Lösungen.
DE
1 von 36

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SORG Dynamis TSD

Inhaltszusammenfassung für SORG Dynamis TSD

  • Seite 1 Serviceheft Dynamis TSD Dynamis TSD Dynamis TSD Serviceheft Serviceheft Folgend werden alle individuelle Anpassungen des Rollstuhls beschrieben. Für diese Einstellungen ist Werkzeug und spezielles Fachwissen erforderlich. Bitte überlassen Sie diese Anpassungen einem qualifizierten Reha-Fachberater. 2020-10-15 Serviceheft Dynamis TSD Besondere Menschen, besondere Lösungen.
  • Seite 2 Impressum SORG Rollstuhltechnik GmbH + Co. KG Benzstraße 3-5 68794 Oberhausen-Rheinhausen / Germany +49 7254-9279-0 +49 7254-9279-10 Mail info@sorgrollstuhltechnik.de Web www.sorgrollstuhltechnik.de Revisionsstand 2020-10-19 Technischer Stand Wir behalten uns technische Änderungen und Druckfehler vor. Die Abbildungen können von den tatsächlichen individuellen Ausstattungs- komponenten abweichen.

  • Seite 3: Inhaltsverzeichnis

    3.9.2 Tiefenverstellung und Dynamik der Kopfstütze 3.9.3 Neigung verstellen 3.10 Baugruppe Abduktionsteil 3.10.1 Tiefenverstellung 3.10.2 Höhenverstellung 3.11 Baugruppe Seitenpelotten 3.11.1 Nomenklatur 3.11.2 Vertikale Einstellung 3.11.3 Horizontale Einstellung 3.11.4 Feinjustierung des Pelottenhalters 30 3.11.5 Anpassung an den Benutzer 2020-10-15 Serviceheft Dynamis TSD 3 von 36...

  • Seite 4: Rollstuhl Im Überblick

    13 Lenkrad 14 Schiebebügel 15 Kopfstütze 16 Auslösehebel für Sitzkantelung 17 Bedienhebel für Trommelbremse 18 Sterngriff für Höhenverstellung Schiebegriff 19 Armlehnen 20 Rückenführung 21 Antriebsrad 22 Stoßdämpfer 23 Bremshebel der Kniehebelbremse 24 Lenkrad 4 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 5: Allgemeine Informationen

    Drehmomentschlüssel (5-50 Nm) • Gabelschlüssel • Umschaltknarre mit Steckschlüsseleinsätzen • Sechskantschraubendreher • Kreuzschraubendreher • Schlitzschraubendreher • Kunststoffhammer • Seitenschneider • Gewindesicherung flüssig • Fahrradschlauch-Reparaturset • Werkbank/Schraubstock mit Kunststoffbacken • Spezieller Gabelschlüssel zur Einstellung des Stoßdämpfers 2020-10-15 Serviceheft Dynamis TSD 5 von 36...

  • Seite 6: Zeichenerklärung

    Blickwinkel von der Seite Aufdrehen/ zudrehen Blickwinkel von unten Mit dem Uhrzeigersinn drehen Blickwinkel von vorne Gegen den Uhrzeigersinn drehen Blickwinkel von hinten Gleichzeitig auszuführende Schritte Teil befestigen Nacheinander auszuführende Schritte Teil abnehmen Beidseitig auszuführende Schritte 6 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 7: Allgemeine Sicherheitshinweise

    Beschädigungen am Rollstuhl führen können. Fahren Sie nur langsam an Hindernisse heran und überwinden Sie diese vorsichtig, so dass nur wenig Kraft auf Lenkrad, Antriebsrad und den Rollstuhl im Gesamten einwirkt. 2020-10-15 Serviceheft Dynamis TSD 7 von 36...

  • Seite 8: Baugruppen

    45,5 cm 47,5 cm 50,5 cm +2/+4cm 48 cm 50 cm 53 cm Standardposition Nach allen Positionsänderungen die Innere Bohrung Kippstabilität bei voller Kantelung mit Patient für Kippschutz überprüfen und ggf. die Position modifizie- ren! 8 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 9: Anpassung Höhe Und Position Des Radschutzes Bei Antriebsrad Positionsänderungen

    Den Radschutz (B) entsprechend der gewünschten Postion des Rades in die alternativen Bohrungen (C) versetzen und etwas anschrauben, so dass der Radschutz noch in der Höhe verschobenwerden kann. • Danach verfahren Sie bitte entsprechend der vertikalen Verstellung. 2020-10-15 Serviceheft Dynamis TSD 9 von 36...

  • Seite 10: Versetzen Der Räder Ohne Sturzadapter (20",22",24")

    Die Sturzadapter müssen immer „ge- genläufig“ montiert werden. Bei 0°: Innen- seite = dickes Ende unten/ Außenseite = dickes Ende oben Korrigieren Sie die Position der Kniehe- belbremse und kontrollieren Sie danach ihre Funktionstüchtigkeit. 10 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 11: Lenkräder

    Danach die passenden Distanzen für die vorhandene Lenkradgabel-Lenkrad- Kombi aufsetzen • und die Schrauben (A) wieder fest zu- drehen. Hinweis: Je nach Größe des neuen Lenkrades muss ggf. auch die Lenkradgabel mit ausgetauscht werden. 2020-10-15 Serviceheft Dynamis TSD 11 von 36...

  • Seite 12: Baugruppe Rahmen

    Schrauben wieder an. • Verfahren Sie mit allen Schraubverbin- dungen auf der Gegenseite analog. • Drehen Sie dann die Schrauben wieder Die Traversen müssen auf beiden Sei- ten im gleichen Abstand versetzt werden. 12 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 13: Baugruppe Sitz

    Hülsen in die Anbindung der Gasdruck- feder ein und drehen Sie sie fest zu. Nach jeder Änderung an der Sitzeinheit und/oder der Kantelung muss das Kippver- halten des Dynamis TSD mit Insasse und Unterstützung einer erfahrenen, kräftigen Hilfsperson neu getestet und eingeübt wer- den.

  • Seite 14: Umbau Auf Doppelte Gasdruckfeder

    (6) Bringen Sie die zweite untere Aufnah- me (A) der Gasdruckfeder an den beiden Traversen (B) an und • verschrauben Sie die Aufnahme mit den Schrauben (C) fest in den vorbereiteten Bohrungen der Traversen (3D). 14 von 36 Serviceheft Dynamis TSD 2020-10-15...
  • Seite 15 Montagepunkten der Aufnahme montiert werden. Benutzen Sie die gleichen Montagepunkte wie zuvor. Anderenfalls ergibt sich ein falscher Kantelungsweg. Schritt 10: Auslösehebel wieder anschrauben • Montieren Sie den neuen Auslösehebel für die Gasdruckfedern wieder an den Schiebebügel. 2020-10-15 Serviceheft Dynamis TSD 15 von 36...
  • Seite 16 • Bauen Sie den Ergo-Sitz wieder an. Nach jeder Änderung an der Sitzeinheit und/oder der Kantelung muss das Kippverhalten des Dynamis TSD mit Insasse und Unterstützung einer erfahrenen, kräftigen Hilfsperson neu getestet und eingeübt werden. 16 von 36 Serviceheft Dynamis TSD...

  • Seite 17: Baugruppe Rücken

    3.4 Baugruppe Rücken 3.4.1 Einstellung Dynamik Rücken Die Rückendynamik des Dynamis TSD lässt sich mit dem mitglieferten SORG Gabelschlüssel (1) verstellen. Beachten Sie hierbei die folgenden Schritte: 1. Gegenkraft verstärken (2): Drehen Sie mit Hilfe des SORG Gabelschlüssels die Verstellmutter nach rechts.

  • Seite 18: Baugruppe Beinstützen

    Die Tiefe der Beinstütze lässt sich stufenlos bis zu 8 cm einstellen. Hierzu folgen Sie bitte folgen- den Schritten: 1. Klemmschrauben (A) am Sitzrahmen lösen, dann 2. die Tiefe nach belieben einstellen. 3. Die Schrauben wieder festziehen und über- prüfen. 18 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 19: Einstellung Der Höhe

    Sie bitte folgenden Schritten: 1. Lösen Sie die Schrauben. (1A) 2. Verschieben Sie nun die Wadenklemmplatte und befestigen Sie die entfernten Elemente in umgekehrter Reihenfolge. 3. versichern Sie sich, dass alle Schrauben ord- nungsgemäß befestigt sind. 2020-10-15 Serviceheft Dynamis TSD 19 von 36...

  • Seite 20: Höheneinstellung Der Fußauflage

    2. und bringen Sie den Fußbügel in die ge- wünschte Höhe. 3. Die Schrauben (4A) und die Anschlagsteile (4B) bis zum äußeren Rohr einschrauben. 4. Nun den Fußbügel etwas nach unten ziehen 5. und das Anschlagteil (4B) ganz einschrau- ben. 20 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 21: Baugruppe Ergo-Sitz

    Seitenpelotten, Armlehnen, Kopfstützen und Gurthalter. 3.6.2 Entfernung des ERGO-Sitz Zur Entfernung des ERGO-Sitzes muss die Verschraubung der Rückenführung entfernt werden (1A). Im nächsten Schritt muss die Verschraubung am Sitzrahmen entfernt werden (2A). 2020-10-15 Serviceheft Dynamis TSD 21 von 36...

  • Seite 22: Drehachse Sitzteil/Rückenteil

    Schrauben in den je- weiligen Bohrungen anbringen. (B) • Schrauben des Sitzmittelteils/Seiten- teils entfernen und in mittlerer Boh- rung wieder verschrauben. (C) • Überprüfen sie alle Schrauben, dass die- se wieder fest angezogen sind. 22 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 23: Sitzbreite Vergrößern Ergo Sitz- Und Rückeneinheit

    Sitzseitenteil so, dass die gewünschte Sitzbreite erreicht wird. Nun werden die zuvor entfernten Schrauben wieder verschraubt, um das Sitzsei- tenteil mit dem Sitzmittelteil wieder zu verbin- den. Den selben Schritt wiederholen Sie bitte mit dem anderen Seitenteil. 2020-10-15 Serviceheft Dynamis TSD 23 von 36...

  • Seite 24: Baugruppe Bremsen

    Sie oben am Bedienhebel die Zugkraft und • drehen Sie die Kontermutter (B) wieder fest zu. Mögliche Beeinträchtigungen der Bremskraft können entstehen durch falsch justierte Zug- kraft des Bowdenzugs, defekten Bowdenzug, oder verschmutzte Bremskörper/Bremsbacken. 24 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 25: Kniehebelbremse

    Bremsen in die er- forderliche Position (Achtung max. Abstand!), • drehen beide Schrauben wieder fest zu • kontrollieren die Bremskraft der Bremse. Stellen Sie nach allen Veränderungen an den Antriebsrädern die Bremse neu ein. 2020-10-15 Serviceheft Dynamis TSD 25 von 36...

  • Seite 26: Baugruppe Rahmenzubehör

    Führen Sie den Ankippbügel (A) in das rechte oder linke Rahmenrohr, • setzen Sie die selbstsichernden Muttern (B) sowie die Sattel- und Sicherungs- scheibe in die Bohrungen • und drehen Sie die Muttern (B) fest zu. 26 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 27: Baugruppe Kopfstütze

    Die Neigung der Kopstütze lässt sich durch lö- sen der drei Schrauben (A) am Kugelkopf und anschließendem Justieren des Kopfformteils in die gewünschte Ausrichtung bringen. Anschlie- ßend müssen die Schrauben wieder fest ange- zogen werden. 2020-10-15 Serviceheft Dynamis TSD 27 von 36...

  • Seite 28: Baugruppe Abduktionsteil

    1. Sterngriff öffnen und Abduktionskeil kom- plett herausziehen. 2. Klemmkronus entfernen und Sterngriff mit Gewindestange herausziehen. 3. Gewünschte Höhe einstellen und 4. in umgekehrter Reihenfolge alles wieder zusammensetzen. Das überstehende Verstellteil (2 A) muss nun abgesägt werden. 28 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 29: Baugruppe Seitenpelotten

    Bezüge wieder überstülpen. Horizontale Verlängerung (6) Eine zusätzliche horizontale Verlängerung kann durch Einsetzen eines Verlängerungs- stücks (Ersatzteil) erreicht werden. Schraube (6C) entfernen, Verlängerungsstück einsetzen und an beiden Enden wieder fest verschrau- ben. 2020-10-15 Serviceheft Dynamis TSD 29 von 36...

  • Seite 30: Feinjustierung Des Pelottenhalters

    Sie die Pelotten, richten die Gelenke in die erforder- liche Position und ziehen alle Gelenkschrau- ben (6A) fest an. Das Kugelgelenk fixieren sie durch Festdrehen der vier Schrauben (B). 30 von 36 Serviceheft Dynamis TSD 2020-10-15...

  • Seite 31: Reparaturen/Instandhaltung/Wiedereinsatz

    Faltrollstuhl (wenn vorhanden) zusammenfalten • Sitzkantelung (wenn vorhanden) auf 90° einstellen • abnehmbare Textilteile ggf. in Folie o.ä. verpacken • den Rollstuhl gegen Wegrollen und Verschmutzungen sichern • Lagerung in trockener Umgebung ohne aggressive Umwelteinflüsse 2020-10-15 Serviceheft Dynamis TSD 31 von 36...

  • Seite 32: Lebensdauer

    4.9 Wartung/ Inspektion Aus Sicherheitsgründen und zur Erhaltung der Produkthaftung ist mindestens einmal jährlich eine Inspektion durch Ihren Fachhändler erforderlich. Diese ist entsprechend der Checkliste auf der folgenden Seite durchzuführen und zu dokumentieren. 32 von 36 Serviceheft Dynamis TSD 2020-10-15...
  • Seite 33 Bremsen gereinigt und gewartet, Verschlussmechanismen (Stativfedern der Schiebegriffe, Steckachsen, Exzenterspanner, etc.) auf Funktionstüchtigkeit überprüft, Kippschutz auf festen Sitz und Funktionstüchtigkeit überprüft. Ölen: bewegliche Teile sowie Lager geölt Endkontrolle: Funktionskontrolle aller mechanischen Verstellvorrichtungen durchgeführt 2020-10-15 Serviceheft Dynamis TSD 33 von 36...

  • Seite 34: Technische Daten

    5 Technische Daten 5.1 Daten und Maße Modell: Dynamis TSD Modell: Dynamis TSD HmVz-Nr.: Typ: 804 Maßangaben ± 5% Bemerkung Maße Bezeichnung Ergo-Sitz 300 - 500 mm | in 20 mm Schrittem + 40 mm mitwachsend Sitzbreite (SB) Ergo-Sitz 320 - 520 mm | in 20 mm Schritten...

  • Seite 35: Bedeutung Der Etiketten

    Baujahr Rückenhöhe 5.3 Konformitätserklärung SORG Rollstuhltechnik erklärt, dass das Produkt Dynamis TSD ein Klasse 1 Gerät ist und es den einschlägigen Bestimmungen der EG Richtlinie 93/42/EWG Anlage VII über Medizinprodukte ent- spricht. Dies wurde durch ein Konformitätsbewertungsverfahren nach den Medizin- produkte-Richtlinien Anhang VII nachgewiesen.
  • Seite 36 Serviceheft Dynamis TSD SORG Rollstuhltechnik GmbH + Co. KG Benzstraße 3-5 68794 Oberhausen-Rheinhausen Germany Fon +49 7254 9279-0 Fax +49 7254 9279-10 info@sorgrollstuhltechnik.de www.sorgrollstuhltechnik.de Stempel Fachhändler...
