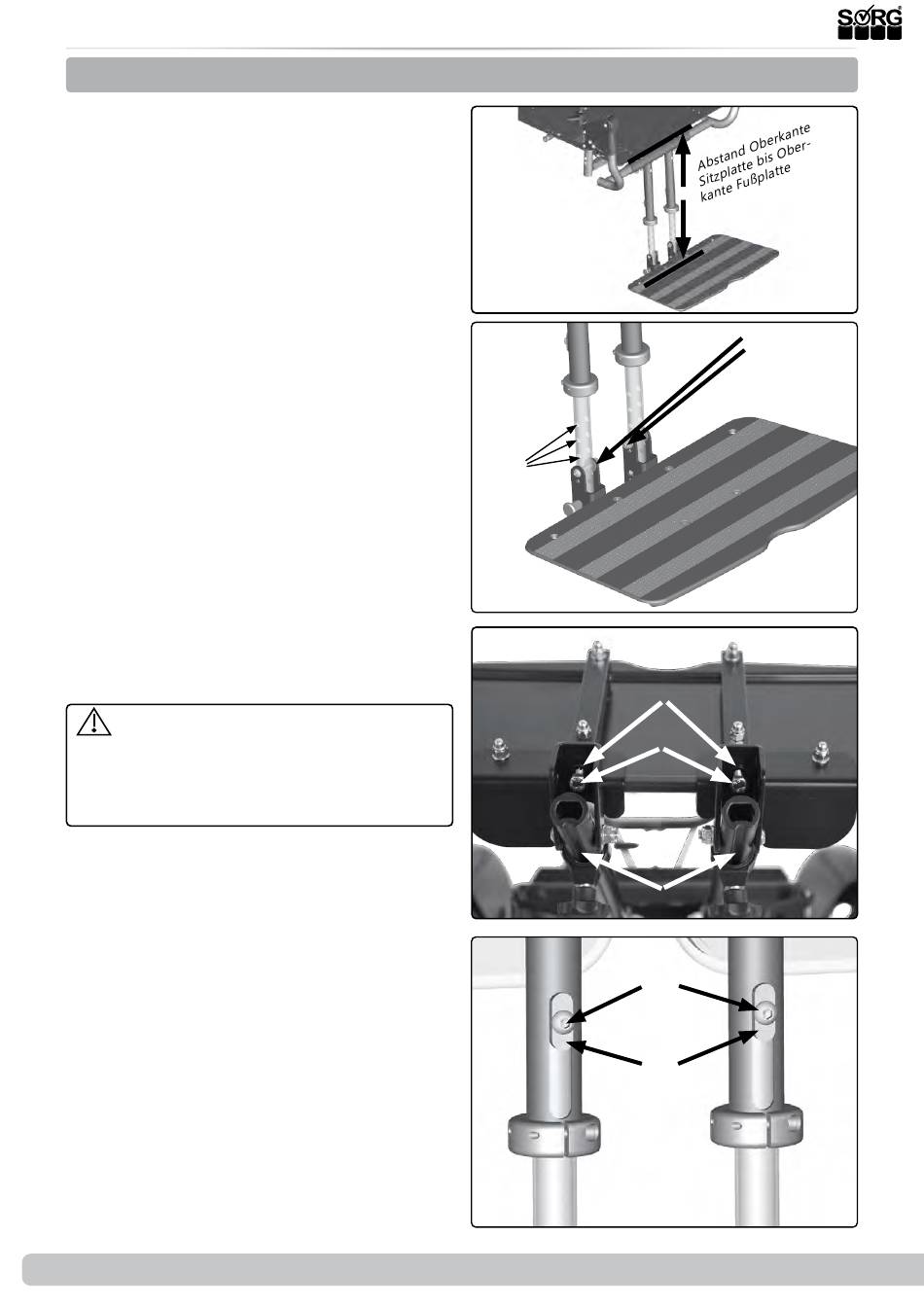

3.5 Baugruppe Beinstützen
3.5.6 Höheneinstellung der Fußauflage
Einstellung Abstand zwischen Fuß- und Sitz-
platte (USL)
Bei der Beinstütze Standard wird der Abstand
zwischen Oberkante Sitzplatte und Oberkante
Fußplatte wie folgt verändert:
•
(2) Entfernen Sie die beiden Schrauben
(A),
•
entfernen Sie die Fußplatte/n und
•
versetzen Sie die Fußplatte/n entlang
der Bohrungen (B) in die neue/n Positi-
on/en.
•
Setzen Sie die beiden Schrauben (A)
wieder ein und drehen Sie sie fest zu.
Einstellung Anschlagswinkel der Fußplatte/n
(3) Mit den beiden Stellschrauben (B) ver-
stellen Sie den Anschlagswinkel dieser
Fußplatte/n.
•
Klappen Sie die Fußplatte/n zurück,
•
lösen Sie die Kontermuttern (A),
•
drehen Sie an den beiden Stellschrau-
ben (B), bis Sie den gewünschten Win-
kel erreicht haben,
•
drehen Sie die Kontermuttern (A) wie-
der fest zu.
Beide Stellschrauben müssen im Ge-
brauchszustand der Fußplatte/n an den
Rohren (C) der Beinstütze fest anliegen.
Vermeiden Sie unbedingt einen ungleichen
Anlagepunkt der Stellschrauben.
Alternativ:
1. Entfernen Sie die Schrauben (4A)
2. und bringen Sie den Fußbügel in die ge-
wünschte Höhe.
3. Die Schrauben (4A) und die Anschlagsteile
(4B) bis zum äußeren Rohr einschrauben.
4. Nun den Fußbügel etwas nach unten ziehen
5. und das Anschlagteil (4B) ganz einschrau-
ben.
20 von 36
(1)
(2)
(B)
(3)
(4)
Serviceheft Dynamis TSD
(A)
(A)
(B)
(C)
(A)
(B)
2020-10-15
