Schutzart

Der Schutzgrad des Systems (IP) ist nur für die Frontplatte des C6 MONITOR be-
stimmt und ist nur gewährleistet, wenn die folgenden Bedingungen erfüllt sind:

Materialstärke am Einbau-Ausschnitt für IP66 Schutz: 2 mm bis 6 mm.

Maximale Abweichungen der Ausschnitte: ≤ 0,5 mm.

Zulässige Oberflächenrauhigkeit im Bereich der Dichtung: ≤ 120 Mikrometer
(Rz 120).

Ausschnitt

Dieser Abschnitt zeigt die Abmessungen der Wandausschnitte, welche auf der
Host-Seite angebracht werden müssen um das Gerät zu montieren.
Ausschnittmaße

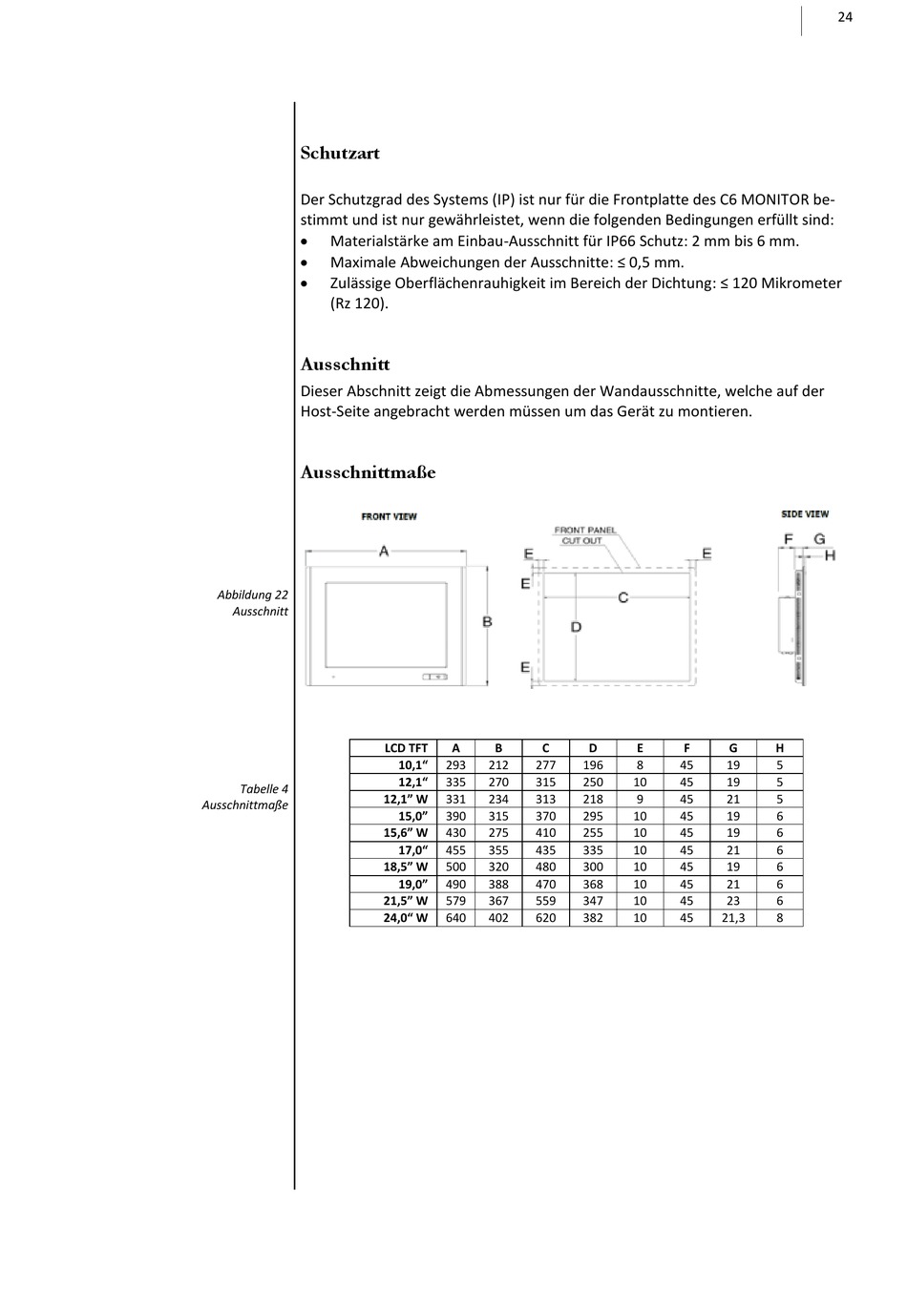

Abbildung 22
Ausschnitt
Tabelle 4
Ausschnittmaße
LCD TFT A B C
10,1" 293 212 277
12,1" 335 270 315
12,1" W 331 234 313
15,0" 390 315 370
15,6" W 430 275 410
17,0" 455 355 435
18,5" W 500 320 480
19,0" 490 388 470
21,5" W 579 367 559
24,0" W 640 402 620
D E F G
196 8 45 19
250 10 45 19
218 9 45 21
295 10 45 19
255 10 45 19
335 10 45 21
300 10 45 19
368 10 45 21
347 10 45 23
382 10 45 21,3
24
H
5
5
5
6
6
6
6
6
6
8
