3

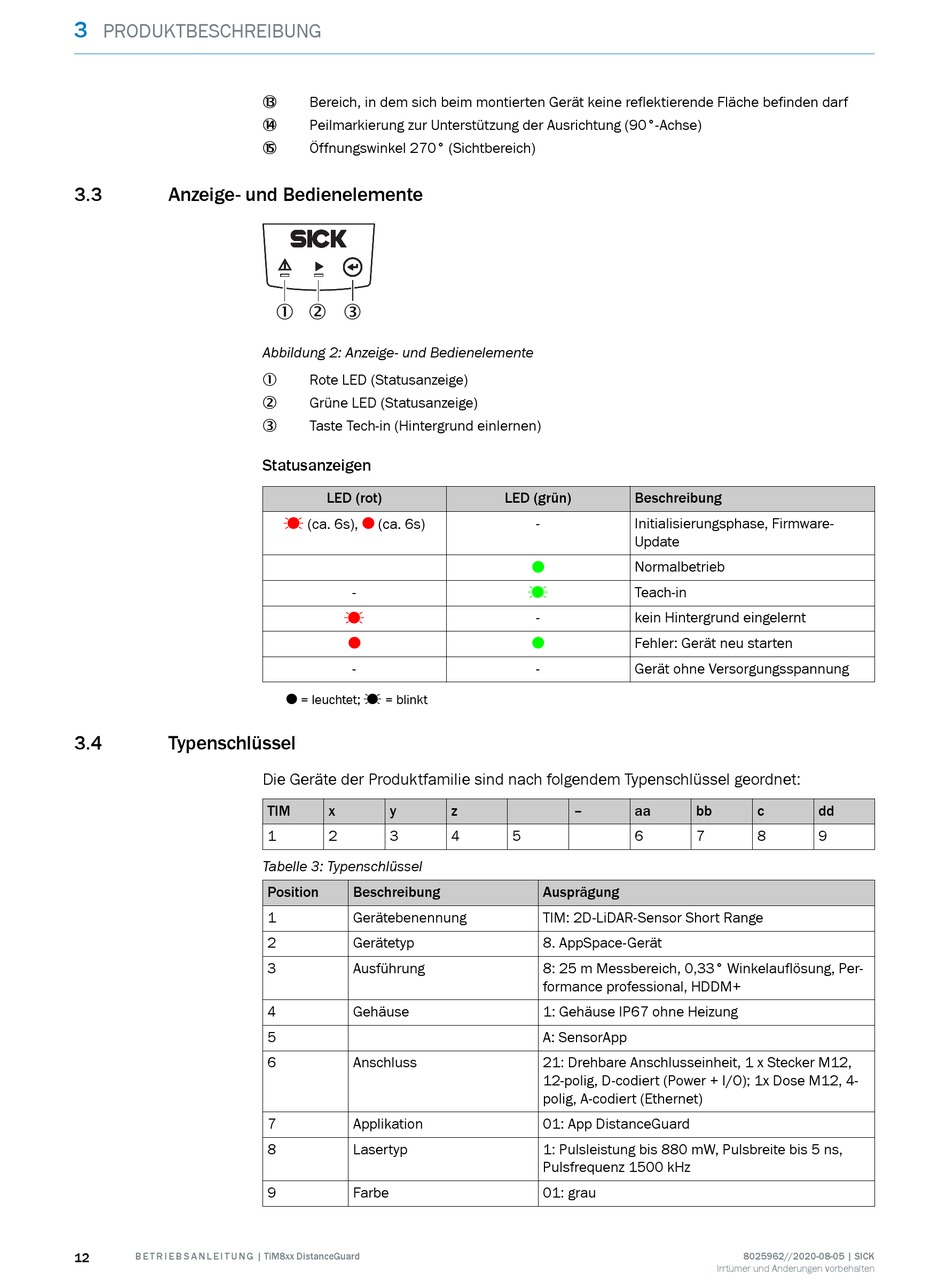

PRODUKTBESCHREIBUNG
3.3
Anzeige- und Bedienelemente
3.4
Typenschlüssel
12
B E T R I E B S A N L E I T U N G | TiM8xx DistanceGuard
Bereich, in dem sich beim montierten Gerät keine reflektierende Fläche befinden darf
â
Peilmarkierung zur Unterstützung der Ausrichtung (90°-Achse)
ã
Öffnungswinkel 270° (Sichtbereich)
ä
1 2 3
Abbildung 2: Anzeige- und Bedienelemente
Rote LED (Statusanzeige)
1
Grüne LED (Statusanzeige)
2
Taste Tech-in (Hintergrund einlernen)
3
Statusanzeigen
LED (rot)
(ca. 6s),
(ca. 6s)
Ö
O
-
Ö
O
-
O = leuchtet; Ö = blinkt
Die Geräte der Produktfamilie sind nach folgendem Typenschlüssel geordnet:
TIM
x
y
1
2
3
Tabelle 3: Typenschlüssel
Position
Beschreibung
1
Gerätebenennung
2
Gerätetyp
3
Ausführung
4
Gehäuse
5
6
Anschluss
7
Applikation
8
Lasertyp
9
Farbe
LED (grün)
-
O
Ö
-
O
-
z
‒
4
5
Ausprägung
TIM: 2D-LiDAR-Sensor Short Range
8. AppSpace-Gerät
8: 25 m Messbereich, 0,33° Winkelauflösung, Per‐
formance professional, HDDM+
1: Gehäuse IP67 ohne Heizung
A: SensorApp
21: Drehbare Anschlusseinheit, 1 x Stecker M12,
12-polig, D-codiert (Power + I/O); 1x Dose M12, 4-
polig, A-codiert (Ethernet)
01: App DistanceGuard
1: Pulsleistung bis 880 mW, Pulsbreite bis 5 ns,
Pulsfrequenz 1500 kHz
01: grau
Beschreibung
Initialisierungsphase, Firmware-
Update
Normalbetrieb
Teach-in
kein Hintergrund eingelernt
Fehler: Gerät neu starten
Gerät ohne Versorgungsspannung
aa
bb
c
6
7
8
8025962//2020-08-05 | SICK
Irrtümer und Änderungen vorbehalten
