8025962//2020-08-05 | SICK
Irrtümer und Änderungen vorbehalten
Der Einsatz elektro-optischer Signaltrenner zwischen den Inseln trennt die Erdschleife
auf. Innerhalb der Inseln verhindert ein tragfähiger Potenzialausgleich Ausgleichs‐
ströme auf den Leitungsschirmen.
Maßnahmen bei kleinen Systeminstallationen
Bei kleineren Installationen mit nur geringen Potenzialunterschieden können die iso‐
lierte Montage des Geräts und der Peripheriegeräte eine hinreichende Lösung sein.
1
System
Controller
8
U
7
ß
9
=
=

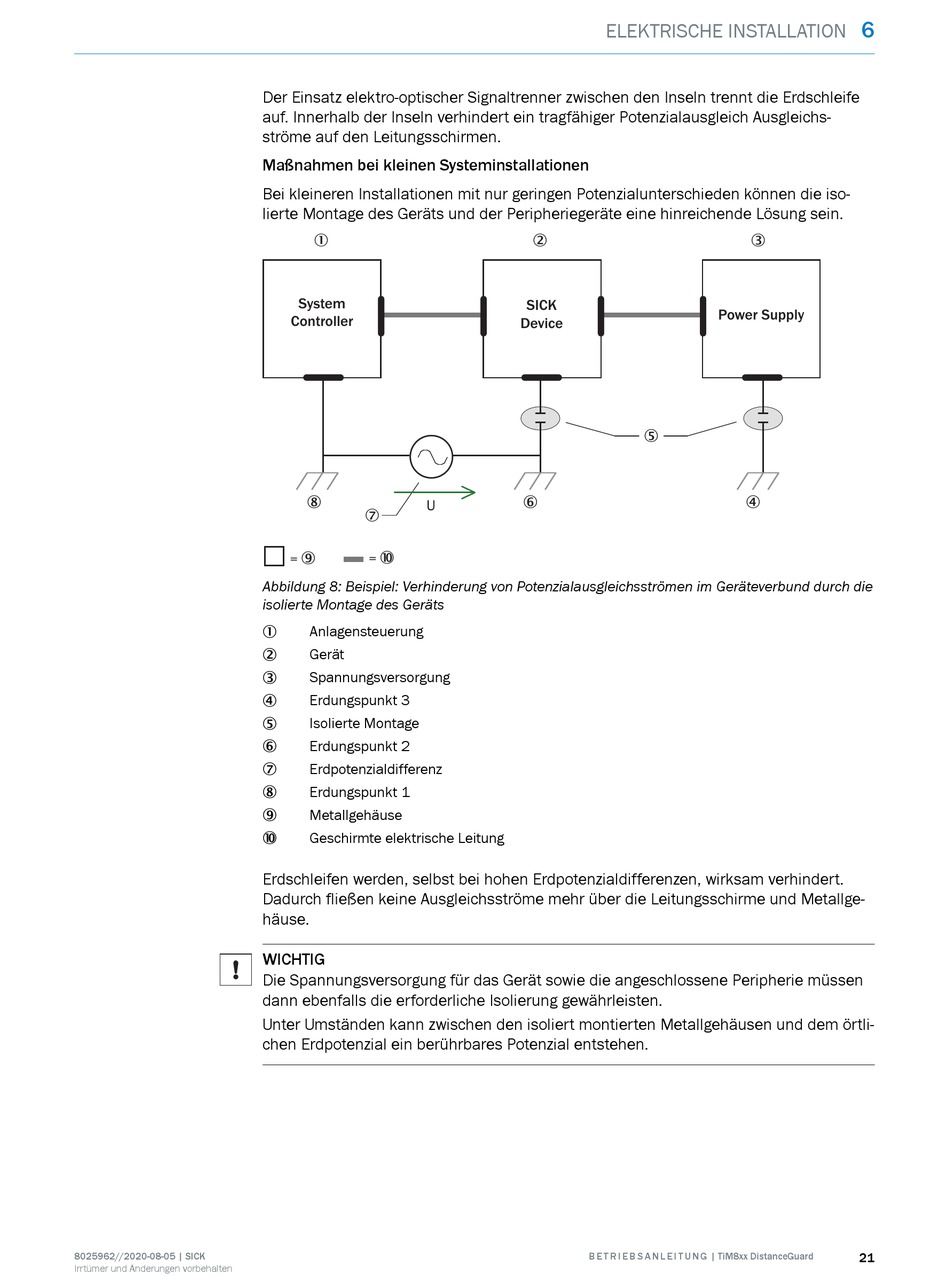

Abbildung 8: Beispiel: Verhinderung von Potenzialausgleichsströmen im Geräteverbund durch die
isolierte Montage des Geräts
Anlagensteuerung
1
Gerät
2
Spannungsversorgung
3
Erdungspunkt 3
4
Isolierte Montage
5
Erdungspunkt 2
6
Erdpotenzialdifferenz
7
Erdungspunkt 1
8
Metallgehäuse
9
Geschirmte elektrische Leitung
ß
Erdschleifen werden, selbst bei hohen Erdpotenzialdifferenzen, wirksam verhindert.
Dadurch fließen keine Ausgleichsströme mehr über die Leitungsschirme und Metallge‐
häuse.
WICHTIG
Die Spannungsversorgung für das Gerät sowie die angeschlossene Peripherie müssen
dann ebenfalls die erforderliche Isolierung gewährleisten.
Unter Umständen kann zwischen den isoliert montierten Metallgehäusen und dem örtli‐
chen Erdpotenzial ein berührbares Potenzial entstehen.
ELEKTRISCHE INSTALLATION
2
SICK
Device
5
6
B E T R I E B S A N L E I T U N G | TiM8xx DistanceGuard
6
3
Power Supply
4
21
