3.2

Aufbau und Abmessungen

8025962//2020-08-05 | SICK
Irrtümer und Änderungen vorbehalten
51
(2.01)
0.7
(0.03)
60
(2.30)
7
[68.8
]
(2.71)
[76.25
]
(3.00)
30°
‒45°
90°

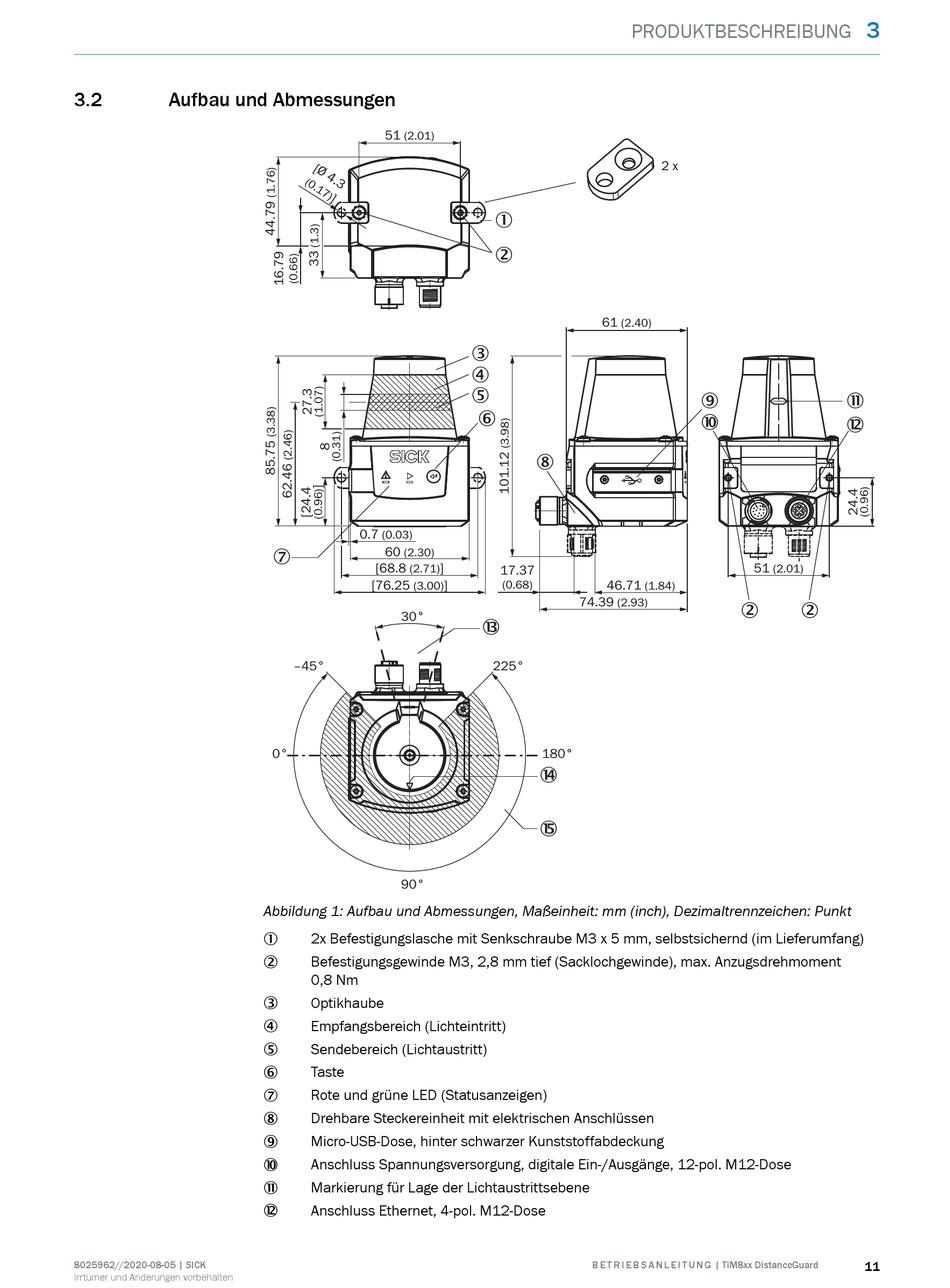

Abbildung 1: Aufbau und Abmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen: Punkt
2x Befestigungslasche mit Senkschraube M3 x 5 mm, selbstsichernd (im Lieferumfang)
1
Befestigungsgewinde M3, 2,8 mm tief (Sacklochgewinde), max. Anzugsdrehmoment
2
0,8 Nm
Optikhaube
3
Empfangsbereich (Lichteintritt)
4
Sendebereich (Lichtaustritt)
5
Taste
6
Rote und grüne LED (Statusanzeigen)
7
Drehbare Steckereinheit mit elektrischen Anschlüssen
8
Micro-USB-Dose, hinter schwarzer Kunststoffabdeckung
9
Anschluss Spannungsversorgung, digitale Ein-/Ausgänge, 12-pol. M12-Dose
ß
Markierung für Lage der Lichtaustrittsebene
à
Anschluss Ethernet, 4-pol. M12-Dose
á
PRODUKTBESCHREIBUNG
1
2
61
(2.40)
3
5
6
8
17.37
(0.68)
46.71
(1.84)
74.39
(2.93)
â
225°
180°
ã
ä
B E T R I E B S A N L E I T U N G | TiM8xx DistanceGuard
2 x
9
ß
51
(2.01)
2
2
3
à
á
11
