Scan view & Live Information
7.5
Start
26
B E T R I E B S A N L E I T U N G | TiM8xx DistanceGuard
Benutzerlevel
AuthorizedClient
Service
Auf jeder Menü-Seite werden der Scan view des Geräts sowie (nach einem Einlernen
des Hintergrunds) die aktuellen Status-Informationen dargestellt.

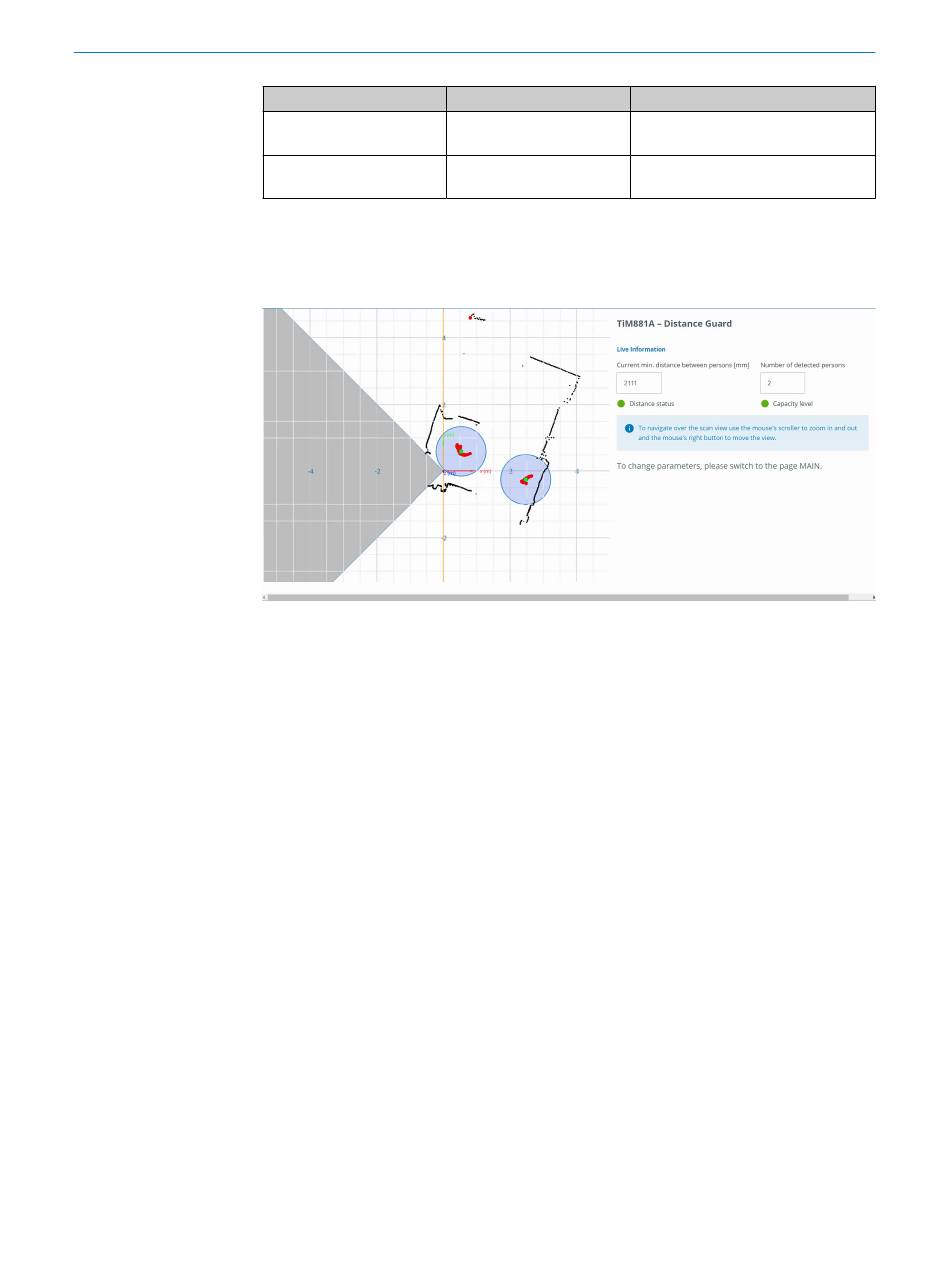

Abbildung 11: Scan view und Live Information
Scan view
In der Scan view wird der Erfassungsbereich des Geräts visualisiert. Das Gerät befindet
sich im Zentrum des Koordinatensystems mit Entfernungsangaben in Metern. Grau dar‐
gestellt ist der Blindbereich des Sensors.
Ein eingelernter Hintergrund wird mit schwarzen Messpunkten gekennzeichnet.
Messpunkte, die nicht einem eingelernten Hintergrund entsprechen, werden zu Mess‐
punkt-Gruppierungen (= Clustern) zusammengefasst und zusätzliche durch grüne
Punkte dargestellt. Abhängig von den gewählten Objektparametern
settings", Seite
28), wird hieraus eine Person ermittelt und mit einem blauen Kreis
umgeben, dessen Durchmesser dem einzuhaltenden Mindestabstand entspricht. Über‐
schneiden sich zwei Kreise, ist der Mindestabstand unterschritten.
Live Information
Die Live Information zeigt den gegenwärtigen Abstand in mm zwischen den beiden Per‐
sonen an, die sich derzeit am nächsten zueinander befinden. Wird der erlaubte Min‐
destabstand unterschritten, wechselt die Farbe der Statusanzeige von grün zu rot.
Ebenso wird die Anzahl der aktuell erkannten Personen angezeigt. Wird die erlaubte
Maximalanzahl überschritten, wechselt die Farbe der Statusanzeige von grün zu rot.
Wird keine oder nur eine Person erkannt, wird der aktuelle Abstand mit 0 ausgegeben,
jedoch keine Unterschreitung signalisiert.
Das Start-Menü wird nach Eingabe der IP-Adresse des Geräts in die Adresszeile des
Webbrowsers aufgerufen.
Kennwort
client
servicelevel
Nutzer / Berechtigungen
Technisches Personal: Gerät installie‐
ren und konfigurieren
Service-Personal: Erweiterte Konfigu‐
rationseinstellungen vornehmen
(siehe „Advanced
