3
PRODUKTBESCHREIBUNG
14
B E T R I E B S A N L E I T U N G | TiM8xx DistanceGuard
Bei Veränderungen der Umgebung ist ein erneutes Einlernen des Hintergrunds erforder‐
lich.
Objekte, die im laufenden Betrieb durch den Messbereich bewegt werden und in ihrer
Breite einer Person entsprechen, werden ebenfalls als solche gezählt.
Die ermittelten Ergebnisse können über die Digitalausgänge oder die Ethernet-Schnitt‐
stelle ausgegeben werden.

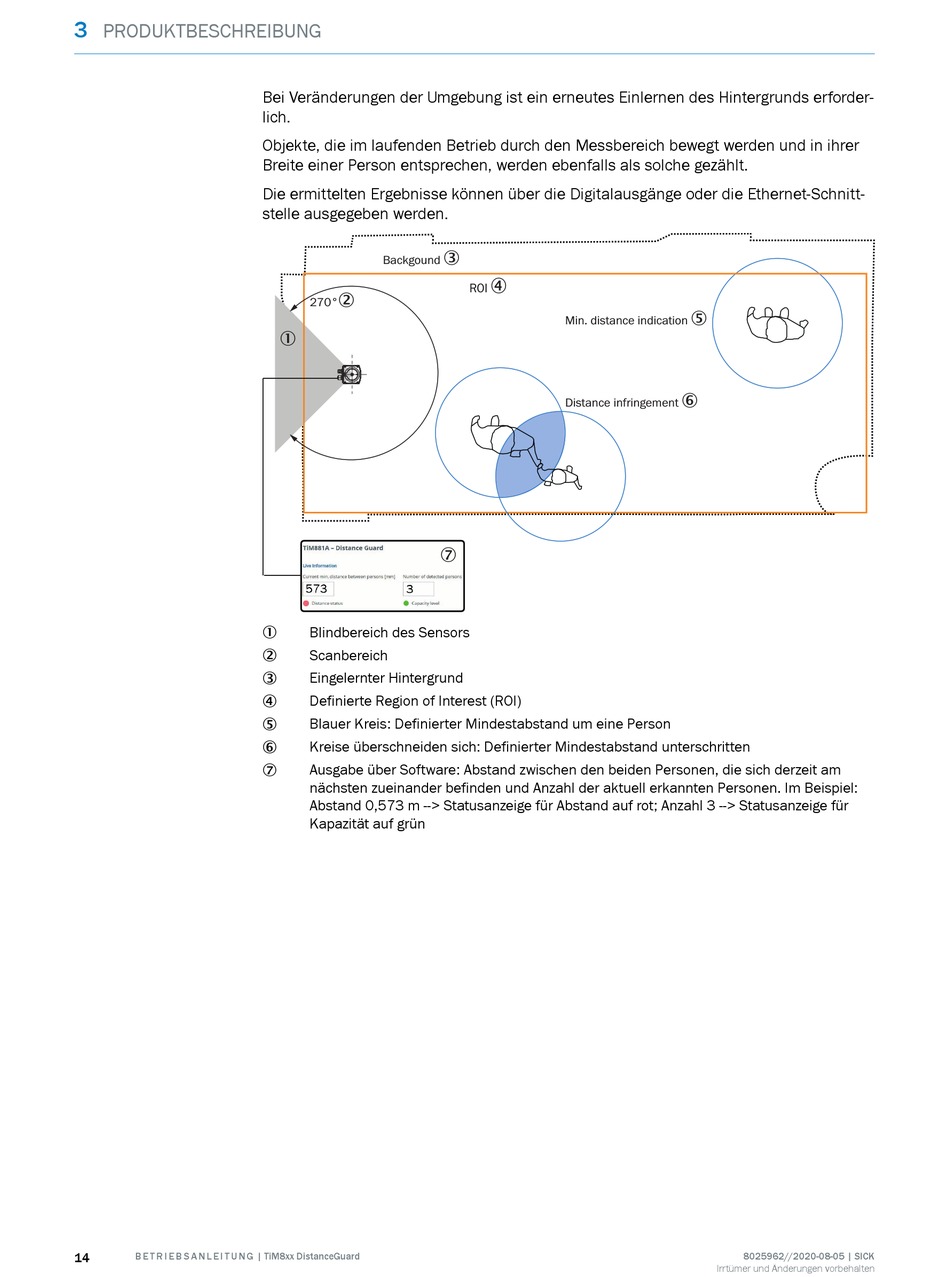

Backgound
2
270°
1
7
Blindbereich des Sensors
1
Scanbereich
2
Eingelernter Hintergrund
3
Definierte Region of Interest (ROI)
4
Blauer Kreis: Definierter Mindestabstand um eine Person
5
Kreise überschneiden sich: Definierter Mindestabstand unterschritten
6
Ausgabe über Software: Abstand zwischen den beiden Personen, die sich derzeit am
7
nächsten zueinander befinden und Anzahl der aktuell erkannten Personen. Im Beispiel:
Abstand 0,573 m --> Statusanzeige für Abstand auf rot; Anzahl 3 --> Statusanzeige für
Kapazität auf grün
3
4
ROI
Min. distance indication
Distance infringement
5
6
8025962//2020-08-05 | SICK
Irrtümer und Änderungen vorbehalten
