Brainlab BUZZ System- Und Technisches Benutzerhandbuch Seite 43

ÜBERBLICK ÜBER DAS SYSTEM

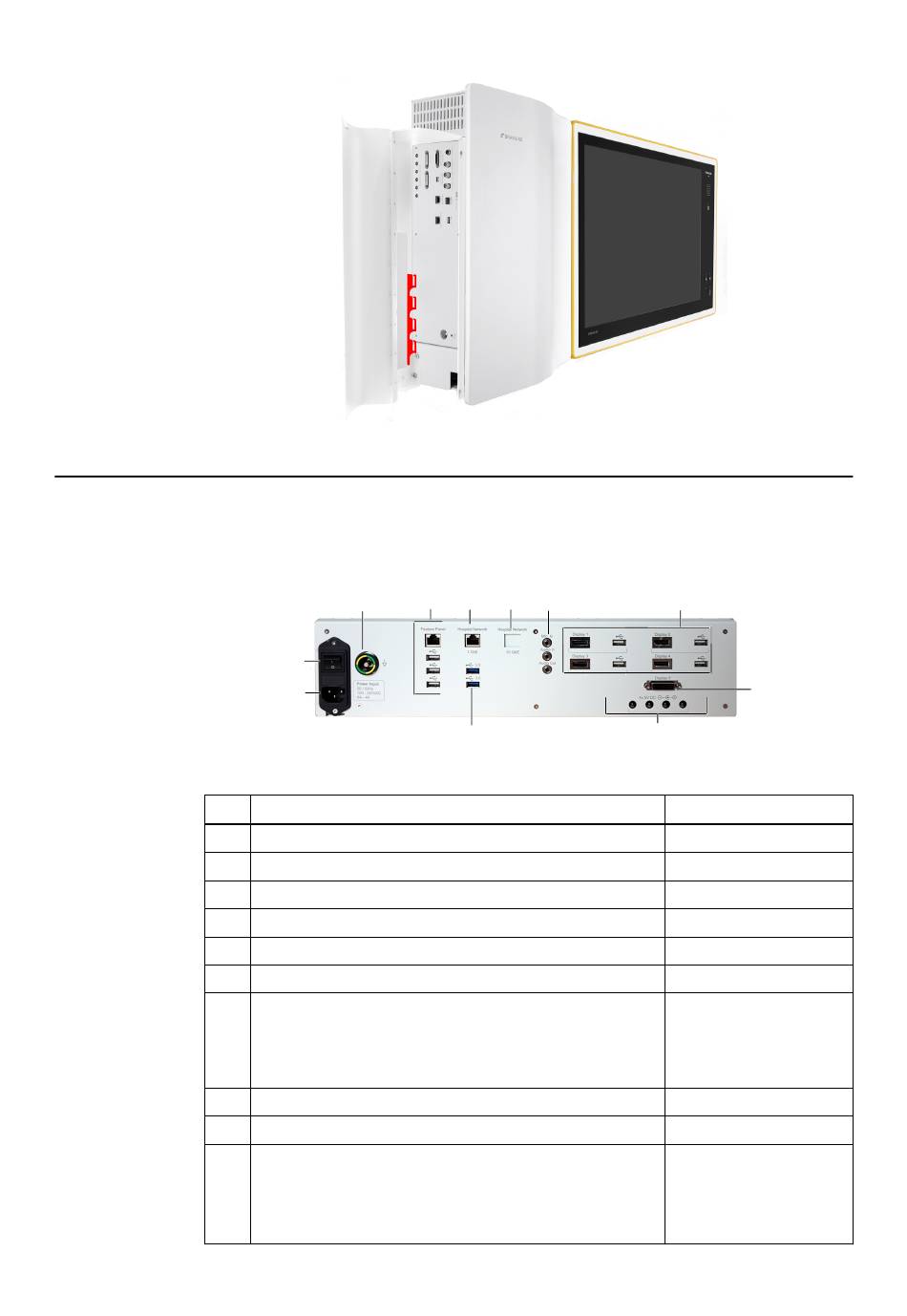

Anschlussfeld an der Rückseite
HINWEIS: Eine Beschreibung der Anschlussfelder auf der Vorder- und Rückseite des Digitalen
OP-Computers für Barco-Integration finden Sie in den Fujitsu-Benutzerhandbüchern.
Nr.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
System- und Technisches Benutzerhandbuch Aufl. 1.2 Buzz Version 2.0
③ ④
②
①
Komponente
Netzschalter
Netzstrom-Eingang
Potentialausgleich
Netzwerk/USB 2.0 zu Feature Panel
Krankenhausnetzwerk (1 GbE)
Krankenhausnetzwerk (10 GbE) - nicht in Gebrauch
Audioeingang/-ausgang
• Mikrofoneingang
• Audioeingang
• Audioausgang
Videoausgang und USB 2.0 für Display 1 - 4
Videoausgang für Display 5
Stromanschlüsse für Konverter-Komponenten
4 x 5 V DC / 0,5 A jeweils
HINWEIS: Schließen Sie nur von Brainlab freigegebene Ge-
räte an den DC-Ausgang an.
Abbildung 20
⑤ ⑥
⑦
⑪
Abbildung 21
⑧
⑨
⑩
Benutzer
Geschulter Benutzer
Geschulter Benutzer
Geschulter Benutzer
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
Brainlab-Kundendienst
43
