Brainlab BUZZ System- Und Technisches Benutzerhandbuch Seite 22

Systemkomponenten
• Buzz On-Wall
• Buzz In-Wall

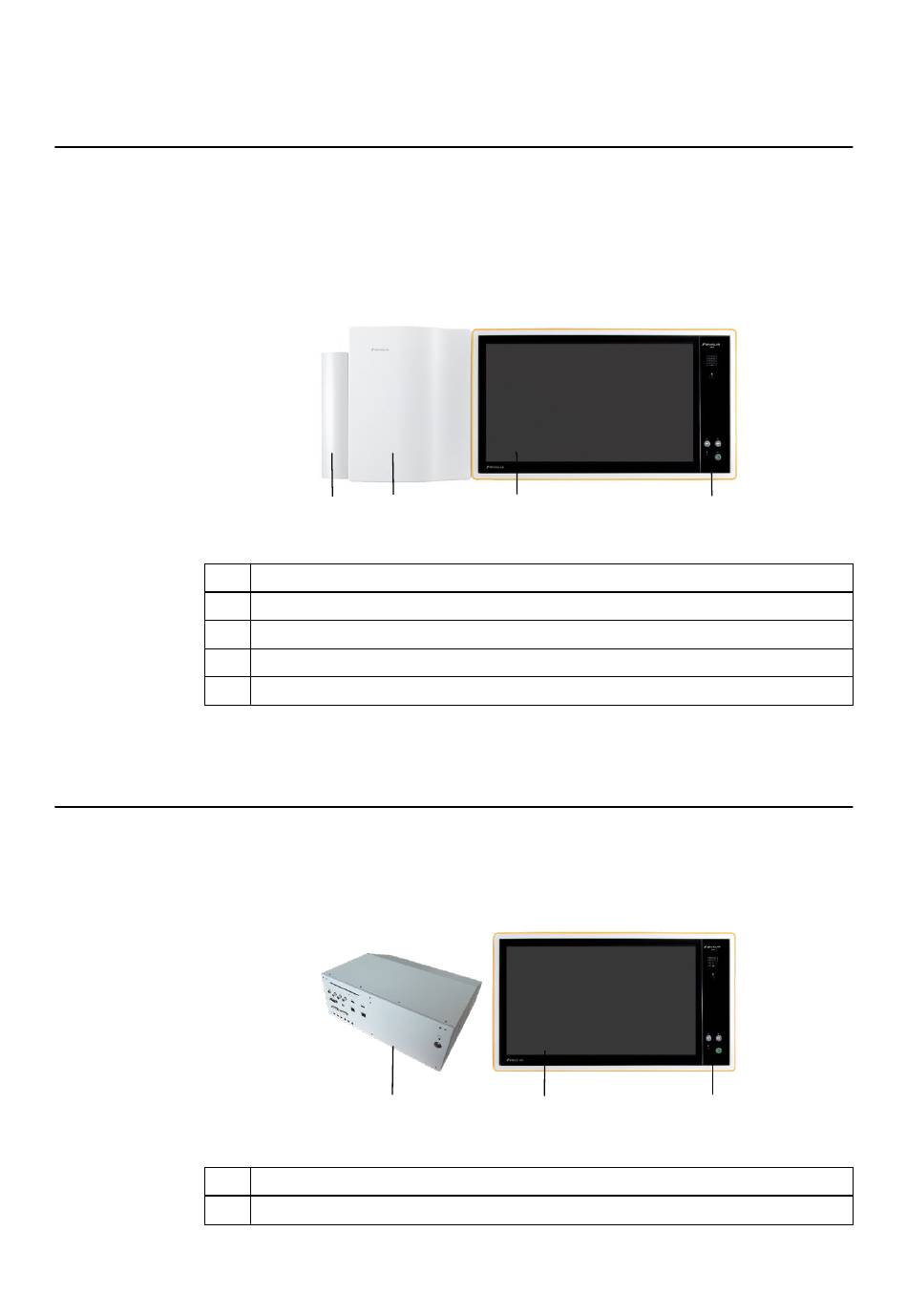

Buzz On-Wall
Buzz On-Wall wird als kompaktes System an der Wand montiert. Der Computer kann bis zu
2,5 m vom Touch-Display entfernt montiert werden, wenn der Anschluss über Kupferkabel erfolgt.
Wenn Glasfaserleitungen für die Verbindung des Computers mit dem Touch-Display verwendet
werden, kann der Abstand bis zu 100 m betragen. In diesem Fall darf sich der Computer
beispielsweise in einem Kontrollraumschrank befinden.
Nr.
①
②
③
④
HINWEIS: Wenn für die Verbindung des Computers mit dem Touch-Display Kupferkabel
verwendet werden und die Komponenten nicht direkt nebeneinander montiert werden, sind die
Kabel sichtbar.
Buzz In-Wall
Die Buzz In-Wall-Variante verfügt über ein in die Wand integriertes Touch-Display. Zusätzliche
Komponenten sind separat und dürfen sich beispielsweise in einem Kontrollraumschrank
befinden.
Nr.
①
22
①
②
Komponente
Benutzerkonsole (hinter Abdeckung)
Computer (einschließlich Abdeckung)
Touch-Display
Feature Panel
①
Komponente
Computer
③
Abbildung 1
②
Abbildung 2
System- und Technisches Benutzerhandbuch Aufl. 1.2 Buzz Version 2.0
④
③
