Brainlab BUZZ System- Und Technisches Benutzerhandbuch Seite 62

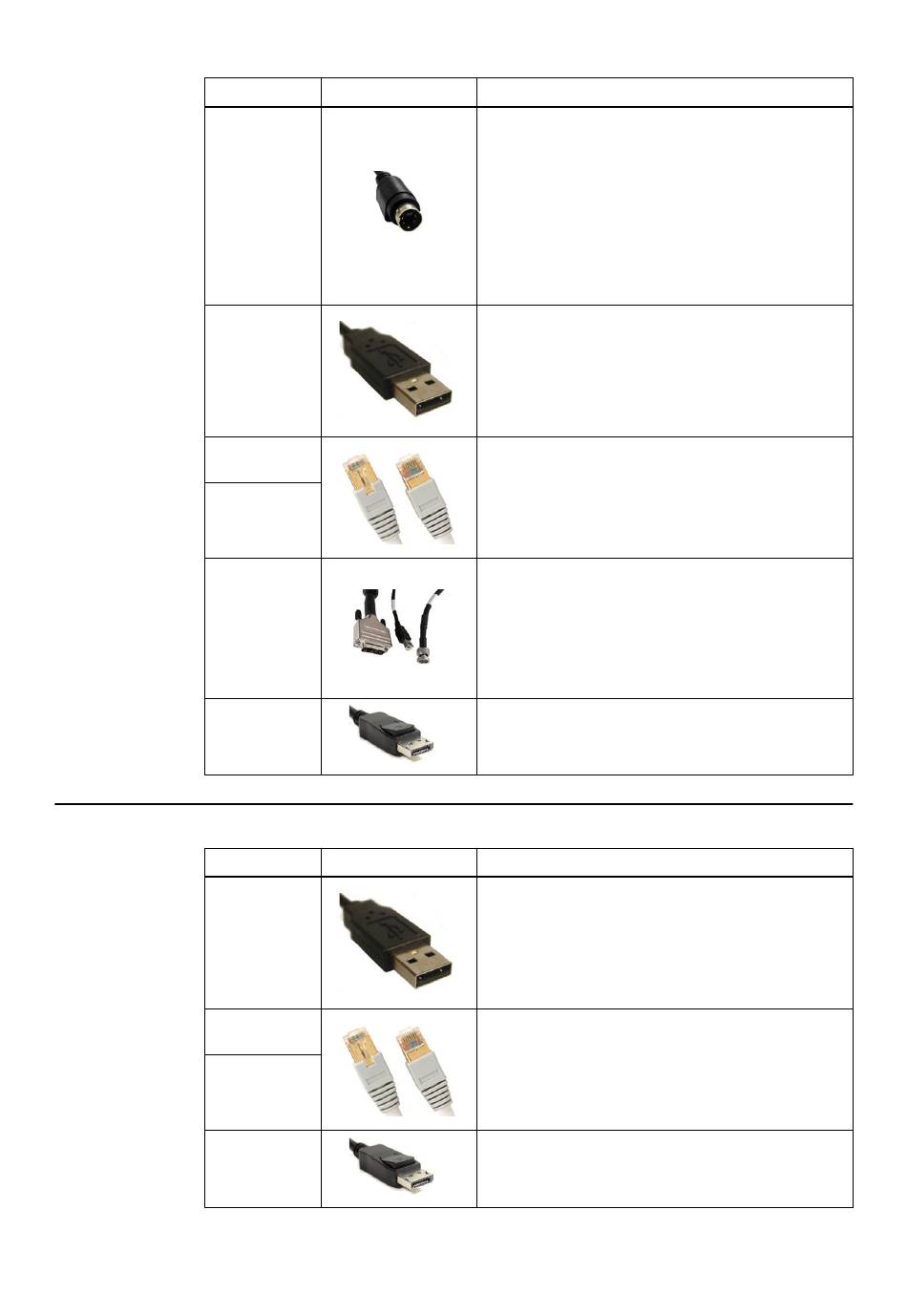

Getestete Kabel
Anschluss
S-Video-Ein-
Krankenhaus-
Feature Panel
Display-Port-
Digitaler OP-Computer für Barco-Integration: Kompatible Kabel und Anschlüsse
Anschluss
Krankenhaus-
Feature Panel
Display-Port-
62
Beispiel
gang
USB
netzwerk
Mikroskop
Anschluss
Beispiel
USB
netzwerk
Anschluss
Handhabung
Verbinden Sie die S-Videoquelle mit einem Koaxialka-
bel (max. 10 m) mit 4-poligem Mini-DIN-(Hosiden)-Ste-
cker, um das System an eine Videoquelle anzuschlie-
ßen.
Richten Sie den Plastik-Kodierstecker ordnungsgemäß
aus, bevor Sie das Kabel anschließen. Dieser Stecker
kann nicht fixiert werden.
Verwenden Sie ausschließlich 4-polige Mini-DIN-Ste-
cker. Ähnliche Stecker passen möglicherweise, könn-
ten das Gerät jedoch beschädigen.
USB-Anschlüsse zum Anschluss von USB 2.0- und
USB 3.0-Geräten für die Übertragung von Patientenda-
ten.
HINWEIS: Schließen Sie keine Netzwerk-Adapter oder
USB-Verlängerungskabel an den USB-Anschlüssen
an.
Galvanisch isolierter Ethernet-Anschluss für den An-
schluss an Krankenhausnetzwerke.
Am unteren Ende befindet sich ein Schnappriegel, der
beim Anschließen einrastet. Zum Entfernen des Steck-
ers halten Sie den Schnappriegel gedrückt und ziehen
Sie gleichzeitig am Stecker.
Schließen Sie Mikroskope ausschließlich über ein
Brainlab-Mikroskopkabel an. Schließen Sie das Kabel
an, indem Sie alle Verbindungen (DVI-I, USB, CVBS)
mit dem entsprechenden Anschluss herstellen.
Weitere Informationen zur Mikroskopintegration erhal-
ten Sie im entsprechenden Instrumenten-Benutzer-
handbuch.
Schließen Sie das DisplayPort-Display mit einem Dis-
playPort-1.2-Kabel (max. 5 m für 1920 x 1080/60 Hz
und max. 3.6 m für 3840 x 2160/30 Hz/60 Hz) an.
Handhabung
USB-Anschlüsse zum Anschluss von USB 2.0- und
USB 3.0-Geräten für die Übertragung von Patientenda-
ten.
HINWEIS: Schließen Sie keine Netzwerk-Adapter oder
USB-Verlängerungskabel an den USB-Anschlüssen
an.
Galvanisch isolierter Ethernet-Anschluss für den An-
schluss an Krankenhausnetzwerke.
Am unteren Ende befindet sich ein Schnappriegel, der
beim Anschließen einrastet. Zum Entfernen des Steck-
ers halten Sie den Schnappriegel gedrückt und ziehen
Sie gleichzeitig am Stecker.
Schließen Sie das DisplayPort-Display mit einem Dis-
playPort-1.2-Kabel (max. 5 m für 1920 x 1080/60 Hz
und max. 3.6 m für 3840 x 2160/30 Hz/60 Hz) an.
System- und Technisches Benutzerhandbuch Aufl. 1.2 Buzz Version 2.0
