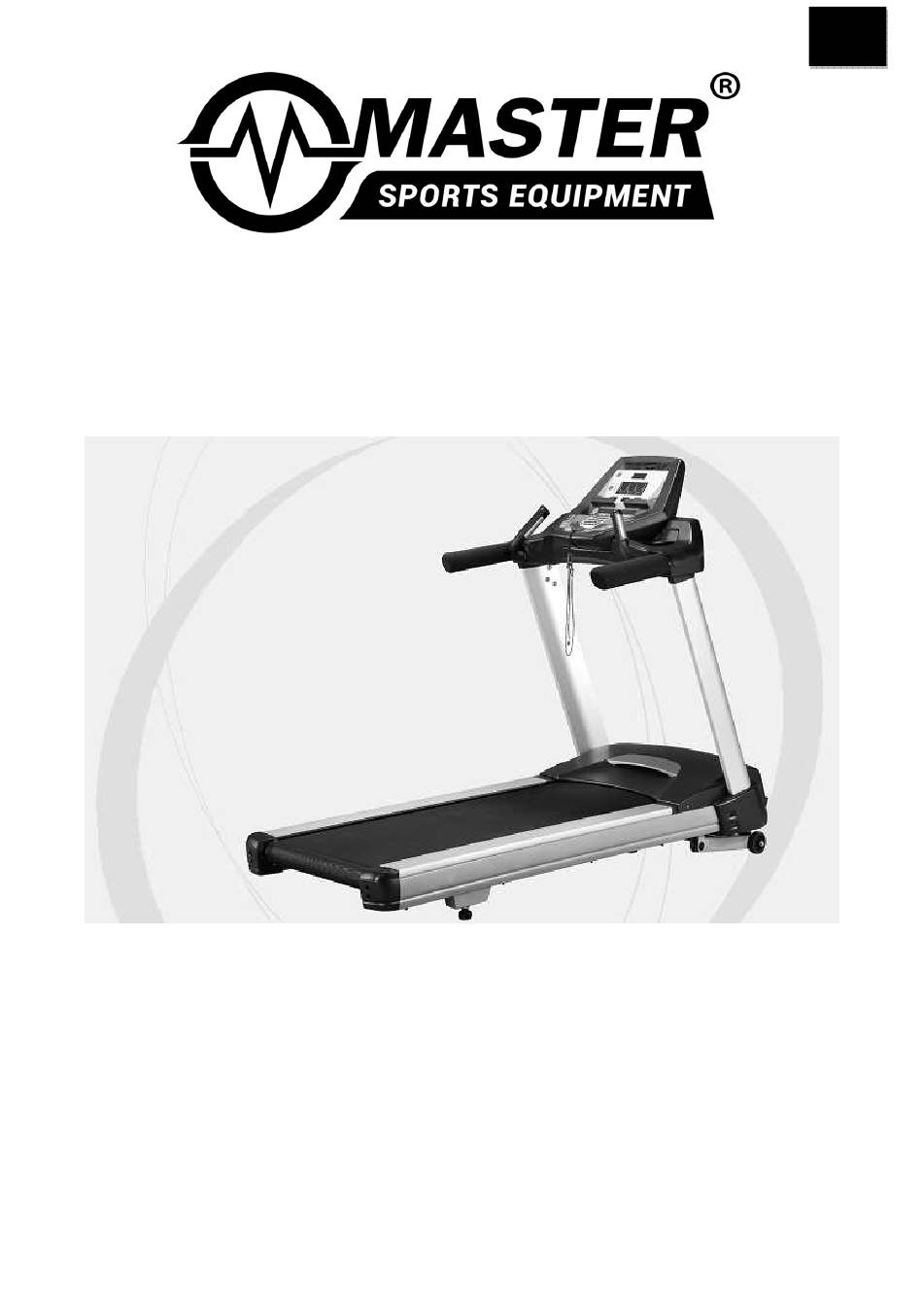

BĚŽECKÝ PÁS
MASTER FC100
MAS-F80
UŽIVATELSKÝ MANUÁL
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Master FC100

  • Seite 1 BĚŽECKÝ PÁS MASTER FC100 MAS-F80 UŽIVATELSKÝ MANUÁL...
  • Seite 29 BEŽECKÝ PÁS MASTER FC100 MAS-F80 UŽIVATEĽSKÝ MANUÁL...
  • Seite 84 ELECTRIC TREADMILL MASTER FC100 MAS-F80 OWNER’S MANUAL...
  • Seite 113 MOTORLAUFBAND MASTER FC100 MAS-F80 Bedienungsanleitung...
  • Seite 114: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Warnung – Vor der Verwendung lesen Sie bitte die Anleitung. GEFAHR – Vor einer Wartung und Reinigung ziehen Sie das Gerät aus der Steckdose, um die Gefahr eines Stromschlages zu vermeiden. WARNUNG – Das Gerät soll auf einem ebenen und festen Fußboden mit der Zugang zur einer geerdeten Steckdose mit 230-volt AC, 15-amp platziert werden, um das Risiko von Verbrennungen, Feuer, Stromschlag oder Verletzung des Benutzers zu vermeiden.
  • Seite 115: Wichtige Information Zur Elektrischen Sicherheit

    werden empfohlen um das Schweregefühl zu vermeiden. Ziehen Sie das Stromkabel aus der Steckdose, wenn Sie das Laufband nicht benutzen. Bewahren Sie diese Bedienungsanleitung als künftige Referenz aus Sicherheitsgrunde auf. Wichtige Information zur elektrischen Sicherheit WARNUNG! Verwenden Sie nie eine Gruppen-Fehlerstrom-Schutzeinrichtung (RCD) - (U.S. Version = GFCI) –...
  • Seite 116 Gerät geerdet sind, ziehen Sie bitte einen qualifizierten Elektriker hinzu und lassen Sie das Gerät und die Anschlüsse sachgemäß überprüfen. Nehmen Sie keine Eingriffe an den mitgelieferten Netzkabeln vor. Sollten die mitgelieferten Netzkabel nicht zu Ihrer Steckdose passen, beauftragen Sie einen ausgebildeten Elektriker mit der Installation einer geeigneten Steckdose.
  • Seite 117 Montagecheckliste Schritt 1 #58 – 3/8" #59 - 3/8" Unterlegscheibe (6 Stück) Unterlegscheibe (6 Stück) #104 – 3/8” x 3-3/4” #73 – M5x12 mm Schraube (6 Stück) Schraube (4 Stück) Schritt 2 #110 - M5 x 10mm #73 - M5 x 12mm #125.
  • Seite 118: Schritt 1: Stangemontage

    Montageanleitung Schritt 1: Stangemontage • Das Computerkabel (A)(87) wurde bereits in der rechten Stange (19) eingebaut. Heben Sie die Stange von dem Laufbrett und befestigen Sie sie zum Hauptrahmen. Ziehen Sie das Computerkabel vorsichtig während der Platzierung der Stange und nehmen Sie die Endung raus um die Verklemmung des Kabels zu vermeiden.
  • Seite 119: Schritt 2: Konsoleaufbau

    Schritt 2: Konsoleaufbau • Verbinden Sie die Computerkabeln (G(86) & C(120)), Pulssensorkabeln (D(122) & F(88), das rechte B(28) und das linke E(88). Verbinden Sie das Erdungskabel (H 121) durch die Öffnung (I) in den Rahmen und befestigen Sie den ganzen Teil mit der M5 x 12 mm Schraube (73) und M5 Unterlegscheibe (125).
  • Seite 120 Wichtige Montageanleitung Bei der Montage der Computerhalterung (Items 3&4) achten Sie bitte darauf, dass die Halterung in die Richtung der Rückseite der Konsole geschoben wurde. Danach können die Schrauben festgezogen werden. Schieben Sie die Halterung in die Richtung der Rückseite der Konsole.
  • Seite 121: Schritt 3: Montage Des Computers Zu Den Stangen

    Schritt 3: Montage des Computers zu den Stangen • Verbinden Sie die Halterungen (3 die linke & 4 die rechte) mit dem Konsolerahmen mit der Verwendung von sechs M8 x 12mm Schrauben (108). • Verbinden Sie das Computerkabel (C)(120) mit der Verbindungskabel (A)(87) der Stange.
  • Seite 122: Computerbedienung

    Computerbedienung Mit dem Computer kennenlernen Konsole ■ Die Anleitung zu ersten Schritten: Stecken Sie das Stromkabel in die Steckdose ein um das Laufband einzuschalten. Schalten Sie den Schalter ein. Der Schalter befindet sich unter der Motordeckelung auf dem vorderen Teil des Laufbands. Sichern Sie sich, dass der Sicherheitsschlüssel eingesteckt wurde, da das Laufband kann ohne den Schlüssel nicht gestartet werden kann.
  • Seite 123 • Drucken Sie beliebige Taste um das Display zu aktivieren. • Drucken Sie die Taste Start. Das Laufband fängt an mit der Geschwindigkeit 0,8 Km/Std zu bewegen. Die Geschwindigkeit kann dann mit den Tasten FAST(schnell) /SLOW(langsam) geändert werden. Mit den Schnellstarttasten 3 bis 9 können Sie direkt die gewünschte Geschwindigkeit eingeben.
  • Seite 124 zeigt das Dot Matrix Display die Geschwindigkeit. Wenn das Incline-Licht leuchtet, zeigt das Dot Matrix Display die Steigung. Die Ansicht kann mit der Display Taste geändert werden. Nachdem die drei Profile angezeigt werden, bleibt jedes Profil für 4 Sekunden auf dem Display.
  • Seite 125: Das Benutzerdefinierte Programm

    Tasten ▲ und ▼ um die Zeit zu ändern. Danach drücken Sie die Taste Enter. (Hinweis: Während der Programmierung können Sie immer die Taste Start drücken, das Programm wird starten). • Das Steigung-Fenster blinkt mit Ihrem angegebenen Alter. Das angegebene Alter beeinflusst die Genauigkeit des Herzfrequenzdiagramms und die Herzfrequenzkontrollprogramms.
  • Seite 126 5K Run: Das Programm setzt automatisch die Entfernung auf 5 Kilometer. Das Track Display zeigt eine Runde, die 5 Kilometer lang ist. Die Entfernung Fenster zeigt 5 Kilometer. Das Programm fängt an und die Entfernung wird bis 0 heruntergezählt. *Die Geschwindigkeit ist auf MPH (Meilen per Stunde) automatisch eingestellt. Für das metrische System muss die Einstellung geändert werden.
  • Seite 127 Vor dem Test: • Sichern Sie sich, dass Sie gesund sind. Konsultieren Sie Ihren Gesundheitsstand mit dem Arzt. Dies ist extrem wichtig, falls Sie über 35 Jahre alt sind oder bestehende Gesundheitsprobleme haben. • Warmen Sie sich vor dem Test auf, Führen Sie ein Paar Stretching-Übungen durch. •...
  • Seite 128 Was Ihr Testwert bedeutet: VO2max Tabelle für Männer und athletische Frauen 18-25 26-35 36-45 46-55 56-65 65+ Jahre Jahre Jahre Jahre Jahre Jahre ausgezeichnet >60 >56 >51 >45 >41 >37 52-60 49-56 43-51 39-45 36-41 33-37 überdurchschnittlich 47-51 43-48 39-42 35-38 32-35 29-32 durchschnittlich 42-46 40-42 35-38 32-35 30-31 26-28 unterdurchschnittlich...
  • Seite 129 Zielherzfrequenz Das Motto: "Ohne Fleiß kein Preis" ist nun nur ein Mythos, der von den Vorteilen eines ● bequemem Trainings übergekämpft wurde. Die Vorteile wurden durch Verwendung der Herzfrequenzsensoren erkannt. Mit der Verwendung der Herzfrequenzsensoren können Sie erkennen, ob Ihre Trainingsstufe zu hoch oder zu niedrig ist. Das Training wird angenehmer, wenn Sie Ihre Herzfrequenz kontrollieren können und das Training entsprechend anpassen.
  • Seite 130: Verwendung Des Brustgurtes

    Verwendung des Brustgurtes Wie wird der kabellose Brustgurt getragen: 1. Befestigen Sie den Computer auf den Brustgurt mit der Verwendung der elastischen Bänder und der Schließteile. 2. Passen Sie den Gurt wie fest wie möglich an. 3. Platzieren Sie den Brustgurt unter dem Brustkorb mit dem Logo nach außen, genau über Ihrem Brustbein.
  • Seite 131: Einstellung Der Herzfrequenzskontrolle

    Herzfrequenzkontrolle Wie die Herzfrequenzkontrolle funktioniert: Heart Rate Control (HRC) – Herzfrequenzkontrolle verwendet die Funktion der Steigung um Ihre Herzfrequenz anzupassen. Änderung der Steigung ist effektiver in der Anpassung der Herzfrequenz als z. B. Änderung der Geschwindigkeit. Das HRC ändert die Steigung automatisch und stufenweise um die optimale Herzfrequenz zu erreichen.
  • Seite 132: Einstellen Des Laufbandes

    Wartungsanleitung behalten, drücken Sie einfach die Auto-Pilot Taste. Laufmatte und Laufbrett – Ihr Laufband verfügt über eine hoch-effiziente und niedrig- reibende Laufmatte. Ihr Laufband kann die Maximalleistung erhalten nur, wenn die Laufmatte regelmäßig gereinigt wird. Für die Reinigung verwenden Sie einen sanften, feuchten Tuch oder Papiertuch und reinigen Sie damit die Matteecken und die Fläche zwischen der Matte und Rahmen.
  • Seite 133: Anpassung Des Gurtlaufs

    eine Vierteldrehung verstellen. Die Laufmatte ist richtig eingestellt, wenn Sie nicht mehr das Gefühl haben, dass sie beim Laufen verrutscht. • Falls Sie das Gefühl haben, dass die Matte ordentlich gespannt ist und sie trotzdem wegrutscht, es kann sein, dass der Riemen des Motors locker ist. NICHT ÜBERZIEHEN –...
  • Seite 134: Liste Der Fehlerdiagnosen

    Liste der Fehlerdiagnosen Bevor Sie den Händler kontaktieren, schauen Sie die folgende Liste an. Die kann Ihnen und den Händler Zeit und Kosten sparen. Die Liste enthält die häufigsten Fehler, die können nicht in der Garantie inbegriffen werden. PROBLEM LÖSUNG/GRUND Das Display schaltet nicht ein 1) Das Stromkabel ist nicht in der richtigen Position.
  • Seite 135: Kalibrierungsanleitung

    Kalibrierungsanleitung: 9) Entfernen Sie den Sicherheitsschlüssel. 10) Drücken und halten Sie die Start und Fast Tasten mit einer Hand und stecken Sie den Sicherheitsschlüssel mit der anderen Hand ein. Halten Sie die Start und Fast Tasten weiter und warten Sie bis die Meldung "Factory Settings" (Werkeinstellungen) hochkommt. Danach drücken Sie die Taste Enter.
  • Seite 137: Liste Der Teile

    Liste der Teile Nummer Bezeichnung Menge Hauptrahmen Steigungstütze Linke Befestigungsschiene Rechte Befestigungsschiene Konsolehalterung Deckelungquerstrebe A Deckelungquerstrebe B Rechte Bandführung Linke Bandführung Vordere Rolleneinheit mit der Scheibe Hintere Rolleneinheit Laufbrett Laufmatte Polsterung A Polsterung B Motorantriebskette 1380m/m Seitliche Trittfläche Aufrechter Seitenrahmen (links) Aufrechter Seitenrahmen (rechts) Aufrechte Halterung (links) Aufrechte Halterung (rechts)
  • Seite 138 Nummer Bezeichnung Menge Endkappe Steigungsscheibe Ø10 × Ø25 × 0.8T_Nylon Unterlegscheibe Motorabdeckungsanker Hinteres Endstück (rechts) Hinteres Endstück (links) Schaumhandgriff Ø18 × Ø19 × 41L Schraube M8 × 1.25 × 12m/m Schraube 3/8"-16 × 25L Sechskantschraube Ø8.5 × 20 × 3.0T Unterlegscheibe M10 ×...
  • Seite 139 Nummer Bezeichnung Menge 450m/m Verbindungskabel weiß 450m/m Verbindungskabel schwarz 250m/m Kabel des Motorventilators weiß 250m/m Kabel des Motorventilators schwarz 150m/m Kabel des Motorventilators schwarz 150m/m Kabel des Motorventilators weiß 3/8"-16 × 3-3/4" Schraube 3/8"-16 × 3/4" Schraube M8 × 1.25 × 12L Schraube M5 ×...
  • Seite 140: Der Verkäufer Spendet Auf Dieses Erzeugnis Dem Ersten Besitzer

    Entsorgung können Strafen laut der nationalen Regelungen auferlegt werden. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt dieses Benutzermanuals. Autorenrechte verbieten die Reproduktion der Teilen der Anleitung oder als das Ganze von der dritten Seite ohne die ausdrückliche Zustimmung der Gesellschaft MASTER SPORT s.r.o.
