z-3. Anschluss
z-3-1. Verwenden Sie handelsübliche RGB-Signalkabel, um den RGB-Ausgang des Master-Projektors an den RGB-Eingang des
Slave-Projektors anzuschließen, bis alle Projektoren angeschlossen sind.
z-3-2. Schließen Sie als nächstes ein handelsübliches, bidirektionales RS-232C-Kabel am PC CONTROL OUT-Anschluss des
Master-Projektors und am PC CONTROL IN-Anschluss des Slave-Projektors an, bis alle Projektoren angeschlossen sind.
z-3-3. Schalten Sie alle Projektoren ein und führen Sie an jedem Projektor einige grobe optische Einstellungen aus.

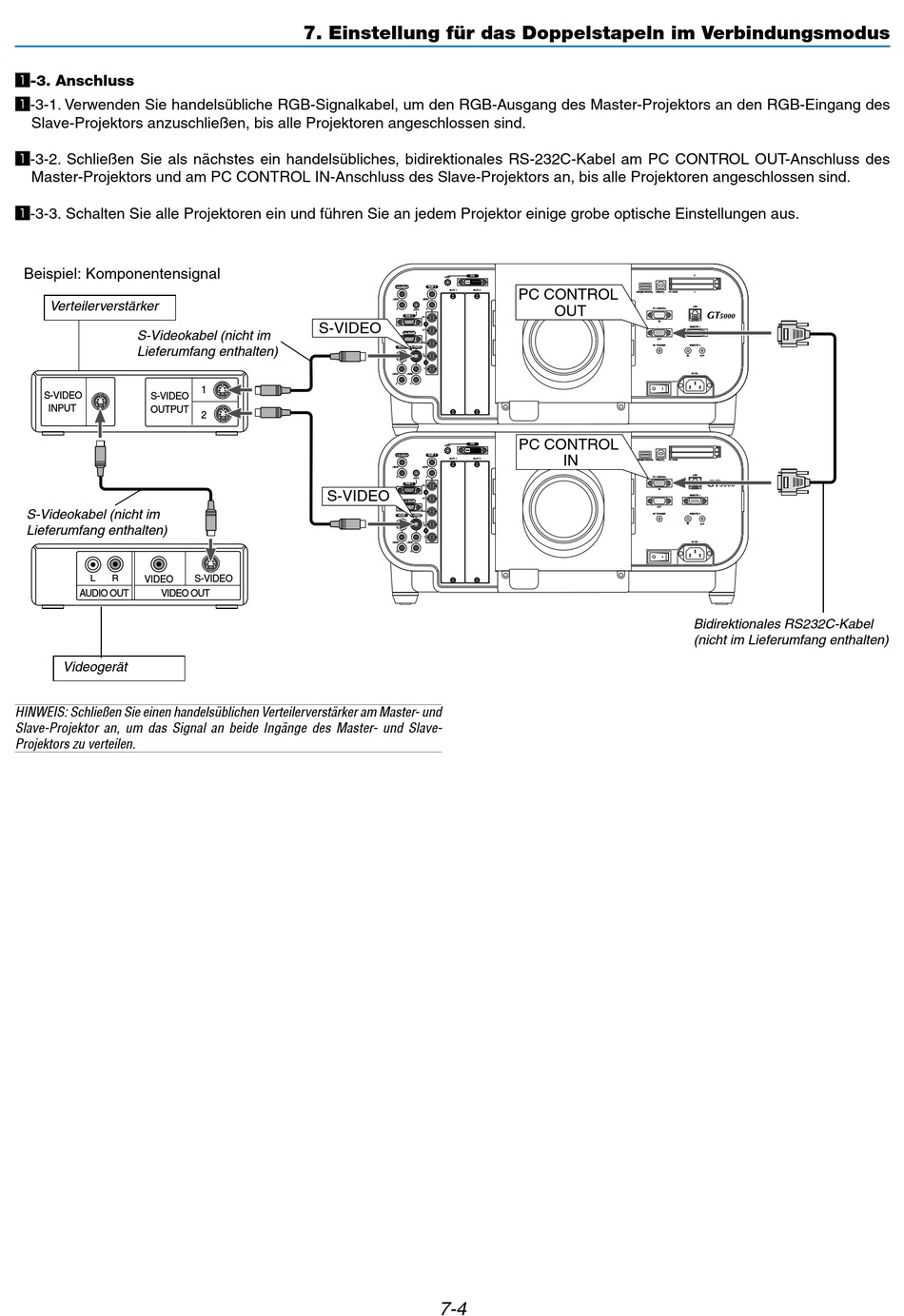

Beispiel: Komponentensignal
Verteilerverstärker
S-Videokabel (nicht im
Lieferumfang enthalten)
S-VIDEO S-VIDEO
INPUT
OUTPUT
S-Videokabel (nicht im
Lieferumfang enthalten)
L R
VIDEO
AUDIO OUT VIDEO OUT
Videogerät
HINWEIS: Schließen Sie einen handelsüblichen Verteilerverstärker am Master- und
Slave-Projektor an, um das Signal an beide Ingänge des Master- und Slave-
Projektors zu verteilen.
7. Einstellung für das Doppelstapeln im Verbindungsmodus
S-VIDEO
1
2
S-VIDEO
S-VIDEO
DVI
AUDIO
AUDIO OUT RGB 1
SLOT 1 SLOT 2 PC CONTROL
L/MONO L/MONO
OUT
R R
AUDIO
RGB 2
R/Cr
G/Y
RGB OUT
B/Cb
VIDEO S-VIDEO
H/
HV
V
L/MONO L/MONO
R R
PC CONTROL
DVI
AUDIO
AUDIO OUT RGB 1
IN
SLOT 1 SLOT 2
L/MONO L/MONO
R R
AUDIO
RGB 2
R/Cr
G/Y
RGB OUT
B/Cb
VIDEO S-VIDEO
H/
HV
V
L/MONO L/MONO
R R
7-4
2
USB(MOUSE/HUB) USB(PC) PC CARD 1
LAN
PC CONTROL
IN
REMOTE 1
OUT
SC TRIGGER REMOTE 2
IN OUT
AC IN
USB(MOUSE/HUB) USB(PC) PC CARD
LAN
PC CONTROL
IN
REMOTE 1
OUT
SC TRIGGER REMOTE 2
IN OUT
AC IN
Bidirektionales RS232C-Kabel
(nicht im Lieferumfang enthalten)
