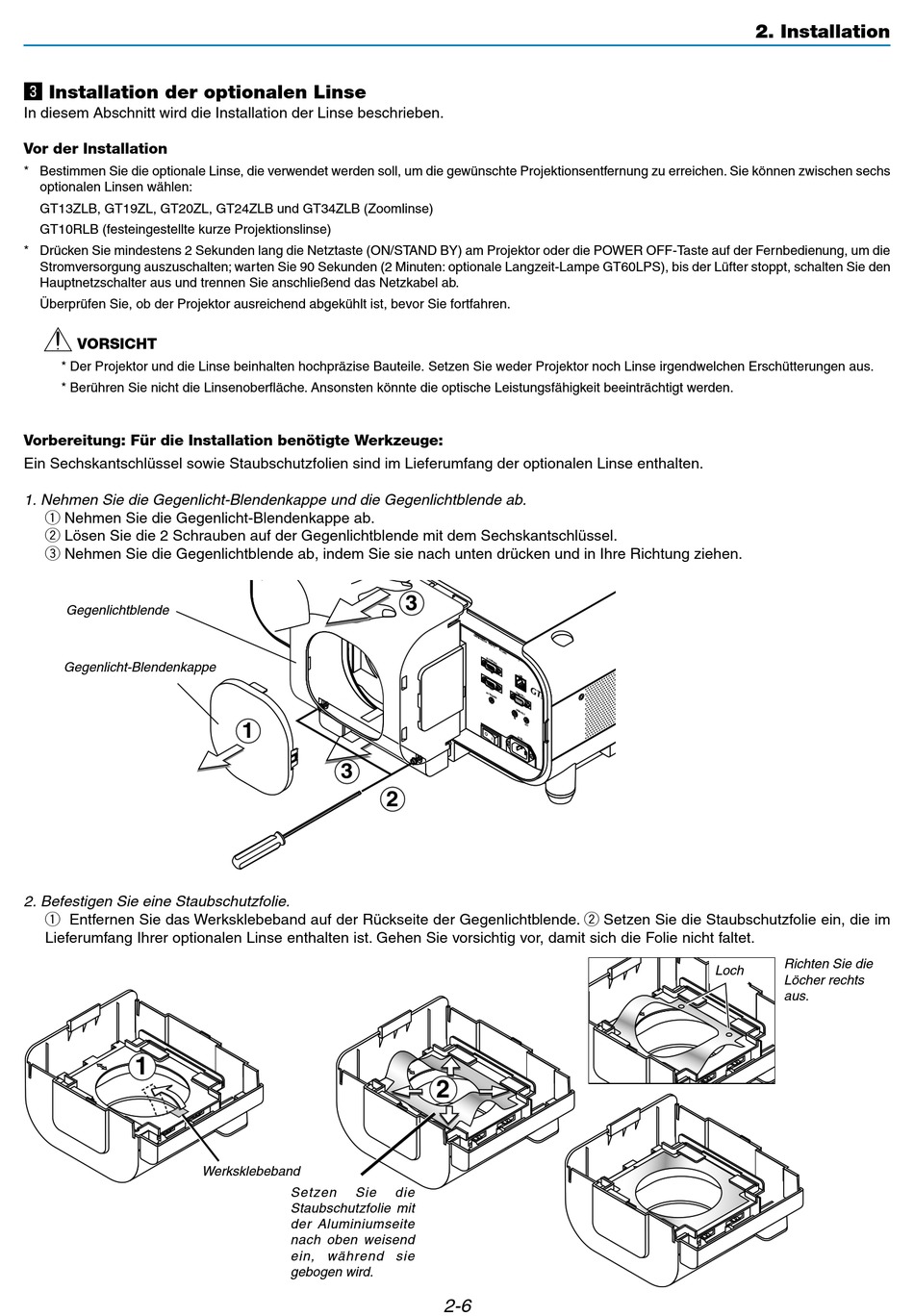

c Installation der optionalen Linse
In diesem Abschnitt wird die Installation der Linse beschrieben.
Vor der Installation
* Bestimmen Sie die optionale Linse, die verwendet werden soll, um die gewünschte Projektionsentfernung zu erreichen. Sie können zwischen sechs
optionalen Linsen wählen:
GT13ZLB, GT19ZL, GT20ZL, GT24ZLB und GT34ZLB (Zoomlinse)
GT10RLB (festeingestellte kurze Projektionslinse)
* Drücken Sie mindestens 2 Sekunden lang die Netztaste (ON/STAND BY) am Projektor oder die POWER OFF-Taste auf der Fernbedienung, um die
Stromversorgung auszuschalten; warten Sie 90 Sekunden (2 Minuten: optionale Langzeit-Lampe GT60LPS), bis der Lüfter stoppt, schalten Sie den
Hauptnetzschalter aus und trennen Sie anschließend das Netzkabel ab.
Überprüfen Sie, ob der Projektor ausreichend abgekühlt ist, bevor Sie fortfahren.
VORSICHT
* Der Projektor und die Linse beinhalten hochpräzise Bauteile. Setzen Sie weder Projektor noch Linse irgendwelchen Erschütterungen aus.
* Berühren Sie nicht die Linsenoberfläche. Ansonsten könnte die optische Leistungsfähigkeit beeinträchtigt werden.
Vorbereitung: Für die Installation benötigte Werkzeuge:
Ein Sechskantschlüssel sowie Staubschutzfolien sind im Lieferumfang der optionalen Linse enthalten.
1. Nehmen Sie die Gegenlicht-Blendenkappe und die Gegenlichtblende ab.
q Nehmen Sie die Gegenlicht-Blendenkappe ab.
w Lösen Sie die 2 Schrauben auf der Gegenlichtblende mit dem Sechskantschlüssel.
e Nehmen Sie die Gegenlichtblende ab, indem Sie sie nach unten drücken und in Ihre Richtung ziehen.
Gegenlichtblende
Gegenlicht-Blendenkappe
2. Befestigen Sie eine Staubschutzfolie.
q Entfernen Sie das Werksklebeband auf der Rückseite der Gegenlichtblende. w Setzen Sie die Staubschutzfolie ein, die im
Lieferumfang Ihrer optionalen Linse enthalten ist. Gehen Sie vorsichtig vor, damit sich die Folie nicht faltet.
1
S -V
ID E B /C
O b
H /
H V
L/ M
O N
O
L/ M
O N
O V
R
R
1
3
Werksklebeband
Setzen Sie
Staubschutzfolie mit
der Aluminiumseite
nach oben weisend
ein, während sie
gebogen wird.
3
U S
B
( M O
U S E/
H U B
)
U S
2
B (
P C
)
P C
C A
R D
P C
C O
1
N T
R O
L
IN
L A
N
O U
T
R E
S C
T R M O
T E
IG G
E R 1
R E
M O
T E
2
IN
O U
T
A C
IN
2
2
die
2-6
2. Installation
Richten Sie die
Loch
Löcher rechts
aus.
