NEC MultiSync GT6000 Bedienungshandbuch Seite 13

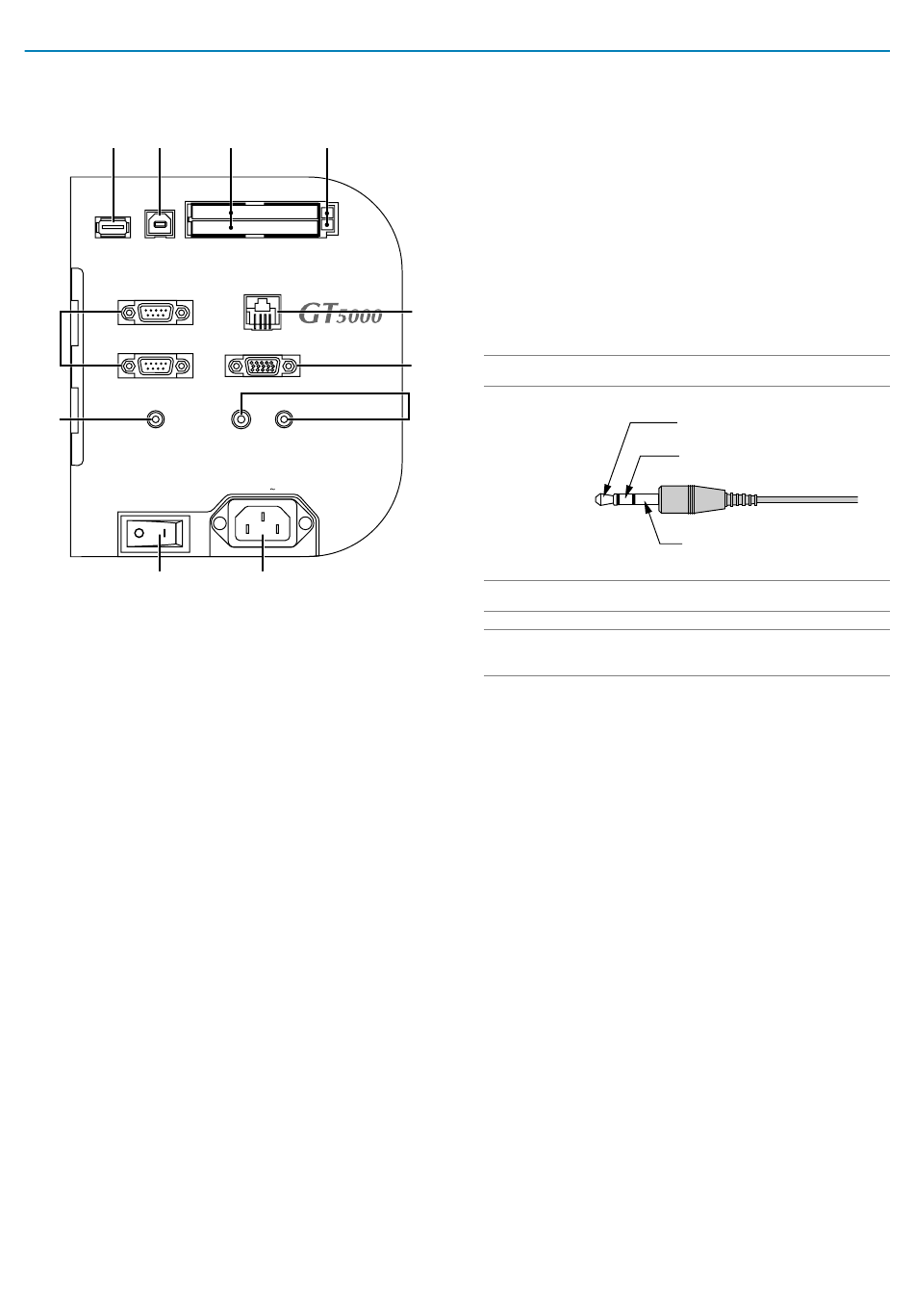

Ausstattung der Anschlussleiste
1 2
USB ( MOUSE/HUB ) USB ( PC ) PC CARD
PC CONTROL
5
IN
OUT
SC TRIGGER
6
10
1. USB-Port [MOUSE/HUB] (Typ A)
Schließen Sie hier eine USB-Maus an. Die Menü- oder Viewer-
Bedienung kann mit der an diesem Port angeschlossenen
Maus durchgeführt werden.
• Ein Scanner oder PC-Peripheriegerät mit USB-Eignung kann
ebenfalls an diesem Port angeschlossen werden. (USB-Hub-
Funktion. Siehe Seite 4-3)
2. USB-Port [PC] (Typ B)
Verbinden Sie diesen Port über ein USB-Kabel mit dem USB-
Port (Typ A) Ihres PCs. Dieser Port dient in Verbindung mit der
Software Dynamic Image Utility 2.0 auf der mitgelieferten CD-
ROM außerdem als PC-Steuerport.
3. PC CARD-Schlitz 1/2
Hier können Sie eine PC-Karte, eine handelsübliche Flash-
Speicherkarte oder die optionale drahtlose LAN-Karte von NEC
einstecken.
Es gibt zwei Steckplätze: Schlitz 1 und Schlitz 2.
4. PC CARD-Auswurftaste 1/2
Drücken Sie diese Taste, um die PC-Karte teilweise
auszuwerfen. Jeder Schlitz hat eine eigene Taste: 1 und 2.
5. PC CONTROL-Anschlüsse (Mini D-Sub, 9-polig)
Für eine Systemerweiterung wie PC-Steuerung mit Hilfe der
Software Dynamic Image Utility, die auf der beiliegenden
Benutzerunterstützungs-CD-ROM enthalten ist, oder RS232C-
Steuerung von einem externen Steuerungssystem.
IN: Schließen Sie hier ein externes Gerät wie PC oder
Systemsteuerung an.
3 4
2
1
LAN
REMOTE 1
REMOTE 2
IN OUT
AC IN
11
OUT: Für das Daisy-Chaining mehrerer Projektoren und deren
Betrieb mit ein und demselben externen Gerät. Führen Sie
hierzu den Anschluss an die IN-Anschlussbuchse eines zweiten
Projektors durch, um den Eingang an der IN-Anschlussbuchse
des ersten Projektors zu übertragen, bis alle Projektoren
angeschlossen sind.
6. SC. TRIGGER-Minibuchse
Wenn der Projektor auf ON gestellt wird, sendet der Bildschirm-
Auslöserausgang ein Niederspannungsauslösesignal zum
Bildschirm-Controller; daraufhin wird der Bildschirm
ausgeschaltet. Wenn der Projektor auf OFF gestellt wird,
beendet der Bildschirm-Auslöser das Übertragen des
7
Niederspannungsauslösesignals zum Bildschirm-Controller;
daraufhin wird der Bildschirm eingeschaltet.
8
HINWEIS: Sie müssen die Bildschirm-Auslöserfunktion aktivieren, um dieses
Merkmal verwenden zu können. Siehe Seite 8-17.
9
Stereo-Minikabel
(nicht im Lieferumfang
enthalten)
HINWEIS: Bildschirm-Controller werden von den Bildschirmherstellern geliefert
und unterstützt.
HINWEIS: Verwenden Sie diese Buchse für keinen anderen als den vorgesehenen
Zweck. Der Anschluss der verdrahteten Fernbedienung an die SC. TRIGGER-
Minibuchse verursacht einen Schaden an der Fernbedienung.
7. LAN-Port (RJ-45)
Dieser Port wird für UTP Ethernet/Fast Ethernet verwendet.
Verwenden Sie diesen Anschluss, um den Projektor auf einem
LAN zu steuern. Siehe Seite 2-12.
8. REMOTE 1 (Mini D-Sub, 15polig)
Diese Anschlussbuchse ermöglicht die externe Steuerung des
Projektors vom Umschalter. Siehe Seite 10-9.
9. REMOTE 2-Minibuchsen (IN/OUT)
IN: Drahtfernbedienungs-Eingang.
OUT: Für das Daisy-Chaining mehrerer Projektoren und deren
Betrieb mit ein und derselben Fernbedienung. Führen Sie
hierzu den Anschluss an die IN-Anschlussbuchse eines zweiten
Projektors durch, um den Eingang an der IN-Anschlussbuchse
des ersten Projektors zu übertragen, bis alle Projektoren
angeschlossen sind.
10. Hauptnetzschalter
Wenn Sie den Hauptnetzschalter nach dem Anschließen des
Netzkabels an eine stromführende Steckdose einschalten,
leuchtet die POWER-Anzeige orange, und der Projektor
befindet sich im Standby-Modus. Siehe Seite 3-2.
11. Wechselstrom-Eingang
Schließen Sie hier den dreipoligen Stecker des Netzkabels
an.
Diesem Projektor liegen drei verschiedene Netzkabel bei:
dreipoliger Stecker für USA und Kanada; zweipoliger Stecker
für Europa und Japan.
1-9
1. Einführung
Spitze (12 V)
Ring (0 V)
Muffe (Erde 0 V)
