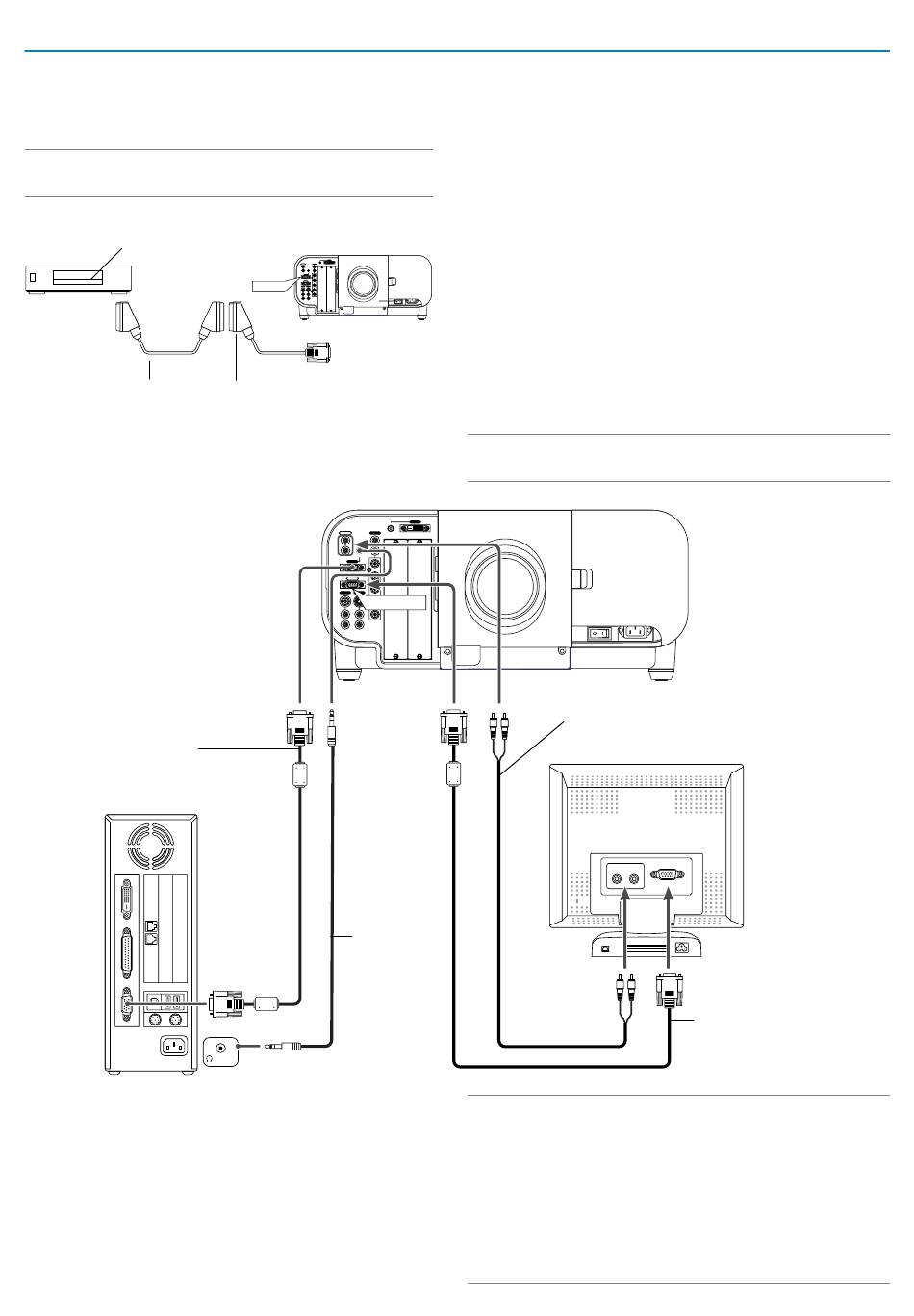

Anschluss des SCART-Ausgangs (RGB)

Vor dem Anschluss: Für diesen Anschluss sind ein exklusiver SCART-
Adapter (ADP-SC1) und ein handelsübliches SCART-Kabel erforderlich.
HINWEIS:
• Für diesen Anschluss ist kein Audiosignal verfügbar.
• Der RGB IN 1-Anschluss unterstützt nicht Plug & Play.
Videogerät wie z.B.
DVD-Player
Handelsübliches
SCART-Kabel

Anschluss eines externen Monitors

RGB-Signalkabel
(nicht im Lieferumfang enthalten)
An den 15-poligen Mini D-Sub-
Anschluss des Projektors
Sie können an Ihren Projektor einen separaten, externen Monitor
anschließen, um sich gleichzeitig das von Ihnen projizierte RGB-Analogbild
auf einem Monitor anzusehen. Verfahren Sie hierzu wie folgt:
1. Schalten Sie Ihren Projektor, Monitor und Computer aus.
2. Verwenden Sie ein 15-poliges Kabel zum Anschluss an den
RGB OUT-Anschluss (15-poliger Mini D-Sub) Ihres Projektors.
3. Schalten Sie den Projektor, Monitor und Computer ein.
Projektor
DVI
AUDIO
AUDIO OUT RGB 1
SLOT 1 SLOT 2
L/MONO L/MONO
R R
AUDIO
RGB 2
R/Cr
RGB OUT G/Y
RGB 2
B/Cb
VIDEO S-VIDEO
H/
HV
V
L/MONO L/MONO
R R
An RGB 2 IN
Buchse ADP-SC1
RGB 1
AUDIO OUT
L/MONO L/MONO
R R
AUDIO
RGB 2
R/Cr
G/Y
RGB OUT
B/Cb
VIDEO S-VIDEO
RGB OUT
H/
HV
V
L/MONO L/MONO
R R
Audiokabel
(nicht im
Lieferumfang
enthalten)
PHONE
1. Schalten Sie Ihren Projektor und Ihr Videogerät aus.
2. Verwenden Sie den NEC ADP-SC1 SCART-Adapter und ein
handelsübliches SCART-Kabel, um den RGB 2-Eingang Ihres
Projektors mit dem SCART-Ausgang (RGB) Ihres Videogerätes
zu verbinden.
3. Schalten Sie Ihren Projektor und Ihr Videogerät ein.
4. Verwenden Sie die RGB 2-Taste auf Ihrer Fernbedienung, um
den RGB 2-Eingang auszuwählen.
2
USB A USB B PC CARD 1
5. Drücken Sie die MENU-Taste auf der Fernbedienung, um das
LAN
PC CONTROL
IN
REMOTE 1
OUT
SC TRIGGER REMOTE 2
Menü anzeigen zu lassen.
IN OUT
AC IN
6. Wählen Sie aus dem erweiterten Menü [Projektor-Optionen]
→ [Einrichten] → [Seite 3] → [Signalauswahl RGB2] → [Scart]
aus.
SCART ist der europäische Audio-Visual-Standardanschluss
für TV-Geräte, Videorecorder und DVD-Payer. Er wird auch
als Euro-Anschluss bezeichnet.
HINWEIS: Den ADP-SC1 SCART-Adapter erhalten Sie bei einem NEC-Händler Ihrer
Wahl in Europa. Für weitere Informationen wenden Sie sich bitte an Ihren NEC-
Fachhändler in Europa.
DVI
AUDIO
SLOT 1 SLOT 2
HINWEIS:
• Der RGB OUT-Anschluss gibt während des Betriebsbereitschafts-Modus ein RGB-
Signal aus (siehe Seite G- 8-15). Wenn der Projektor auf den
Betriebsbereitschafts-Modus umschaltet, verschwindet das Bild einen Moment
lang vom externen Monitor. Beachten Sie bitte, dass während des Standby-
Betriebs vom RGB OUT-Anschluss kein RGB-Signal ausgegeben wird.
• Wenn sich der Projektor im Betriebsbereitschafts-Modus befindet und sich
unmittelbar nach dem Ein- oder Ausschalten die Kühlventilatoren drehen, wird
das Bild möglicherweise nicht korrekt dargestellt. Beachten Sie bitte, dass
während des Standby-Modus vom RGB OUT-Anschluss kein RGB-Signal
ausgegeben wird.
• Ein Daisychain-Anschluss ist nicht möglich.
2-9
USB A USB B PC CARD
LAN
PC CONTROL
IN
REMOTE 1
OUT
SC TRIGGER REMOTE 2
IN OUT
AC IN
Audiokabel
(nicht im Lieferumfang enthalten)
LINE IN
RGB-Signalkabel
(nicht im Lieferumfang enthalten)
An den 15-poligen Mini D-Sub-
Anschluss des Projektors
2. Installation
