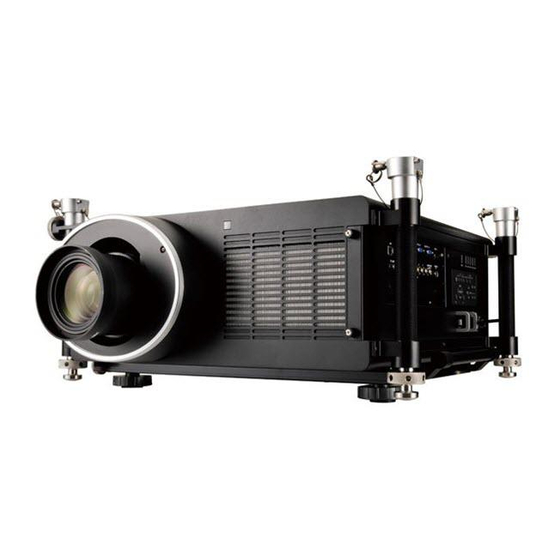

  • Seite 1 Projektor PH1000U Bedienungshandbuch Modell Nr. NP-PH1000U...
  • Seite 2 (3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den Projektor NEC benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.

  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge

    Wichtige Informationen Bevor Sie den Netzstecker einstecken, stellen Sie sicher, dass der VOLTAGE SELECT (Spannungs)-Auswahlschalter korrekt eingestellt ist. Für eine Eingangsspannung von 200-240 Vac, welche von TÜV SÜD anerkannt wurde, muss der VOLTAGE SELECT (Spannungs)-Auswahlschalter auf „200-240 ~“ eingestellt werden. (→ Seite 13) Vorsichtsmaßnahmen in Bezug auf Feuer und Elektroschläge •...

  • Seite 6: Durchführung Der Objektivkalibrierung Nach Der Installation Des Optionalen Objektivs

    Wichtige Informationen • Wenn ein LAN-Kabel verwendet wird: Schlieen Sie es aus Sicherheitsgrnden nicht an den Anschluss der Peripheriegerte-Verbindung an, das sie eine zu hohe Spannung fhren knnte. VORSICHT • Zum Tragen des Projektors werden mindestens zwei Personen benötigt. Anderenfalls könnte der Projektor ins Taumeln geraten oder fallen, was zu Verletzungen führen kann.

  • Seite 7: Austausch Der Lampe

    Wichtige Informationen Austausch der Lampe • Verwenden Sie für Sicherheit und Leistung die angegebene Lampe. • Um die Lampe auszuwechseln, folgen Sie allen Anweisungen auf Seite 185. • Ersetzen Sie unbedingt die Lampe und den Filter, wenn die folgende Meldung: [DAS ENDE DER LAMPENLEBENS- DAUER IST ERREICHT.BITTE ERSETZEN SIE DIE LAMPE UND DEN FILTER.

  • Seite 8: Über Den Modus Große Höhe

    Wichtige Informationen Beispiel 2 - Wenn sich eine Wand hinter dem Projektor befindet. (1) Bei Installation auf einem flachen Untergrund: 70 cm oder mehr Linse HINWEIS: Die Abbildung zeigt den ordnungsgemäßen Abstand für die linke, rechte, Rück- und Oberseite des Projektors. (2) Bei der Deckenmontage: 30 cm oder mehr...

  • Seite 9: Zum Urheberrecht An Original Projizierten Bildern

    Wichtige Informationen Zum Urheberrecht an original projizierten Bildern: Bitte beachten Sie, dass bei der Verwendung dieses Projektors für kommerzielle Zwecke oder zur Erregung der Auf- merksamkeit an einem öffentlichen Ort, z. B. in einem Café oder in einem Hotel, eine Komprimierung oder Dehnung des Bildes mit den Funktionen als Verletzung bestehender und gesetzlich geschützter Urheberrechte ausgelegt werden kann.

  • Seite 10: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 ❶ Lieferumfang ........................1 ❷ Einführung zu Ihrem Projektor ..................2 Wir gratulieren Ihnen zur Anschaffung Ihres Projektors..........2 Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden: ......2 Zu diesem Benutzerhandbuch ..................3 ❸ Bezeichnungen der Projektorteile ..................4 Vorderseite / Oberseite .....................4 Rückseite ........................5 Bedienfeld/Anzeigenbereich ..................6...
  • Seite 11 Inhaltsverzeichnis ❺ Vergrößern eines Bildes ....................37 ❻ Den Eco-Modus ändern/Stromspareffekt mit dem Eco-Modus überprüfen [ECO- BETRIEBSART] ......................38 Überprüfen der Energiesparwirkung [CO2-MESSER]..........39 ❼ Die horizontale und vertikale Trapezverzerrung korrigieren [ECKENKORREKTUR] ..40 Eckenkorrektur ......................40 ❽ Zwei Bilder gleichzeitig anzeigen .................43 Auswählen des PIP- oder BILD FÜR BILD-Modus [MODUS] .........43 [POSITION] ......................44 ❾...
  • Seite 12 Inhaltsverzeichnis ❸ Liste der Menü-Optionen ....................102 ❹ Menü-Beschreibungen und Funktionen [QUELLE] ............105 COMPUTER 1, 2 und 3 ..................105 HDMI ........................105 DisplayPort ......................105 VIDEO ........................105 S-VIDEO .......................105 VIEWER ........................105 NETZWERK ......................105 SLOT (Steckplatz für optionale Karte) ..............105 EINGABELISTE ....................105 TESTMUSTER......................105 ❺ Menü-Beschreibungen und Funktionen [EINST.] ............109 [BILD] ........................109 [BILD-OPTIONEN] ....................112 [VIDEO] .........................116...
  • Seite 13 Inhaltsverzeichnis Digitaler RGB-Signalanschluss ................167 Anschluss eines externen Monitors ..............169 Anschluss an einen DVD-Player oder andere AV-Geräte ........170 Anschluss an den Komponenteneingang .............171 Anschließen an den HDMI-Eingang..............172 Anschluss an ein verkabeltes LAN ...............173 Anschließen an ein WLAN (separat erhältlich) .............174 Einen WLAN-Adapter einstecken ................174 So entfernen Sie den WLAN-Adapter ..............176 Projektoren stapeln ....................178 7.
  • Seite 14 Inhaltsverzeichnis Optisch ........................223 Elektrisch ......................223 Mechanisch ......................224 Optionale Objektive ....................225 Netzkabel ......................225 ❺ Gehäuseabmessungen ....................226 ❻ Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses ........227 ❼ Fehlersuche ........................228 Anzeige-Meldungen ....................228 Häufige Störungen & Lösungen ................230 Kein Bild, oder das Bild wird nicht richtig angezeigt..........232 ❽...

  • Seite 15: Wichtige Informationen

    120 V) 200 V) Für Europa/Asien/Südamerika Für Nordamerika Netzkabelhalterung (79TM1111) Kappe für Diebstahlsicherung des LAN-Adapters (für optionalen WLAN-Adapter) (79TM1091) NEC-Projektor CD-ROM Bedienungshandbuch (PDF) • Wichtige Informationen (7N8N2117) (7N951667) • Schnellanleitung zur Einrichtung (7N8N2123/7N8N2133) • Beschränkte Garantie (für Nordamerika) Für Kunden in Europa:...

  • Seite 16: ❷ Einführung Zu Ihrem Projektor

    1. Einführung ❷ Einführung zu Ihrem Projektor Dieses Kapitel stellt Ihnen Ihren neuen Projektor vor und beschreibt dessen Funktionen und Bedienelemente. Wir gratulieren Ihnen zur Anschaffung Ihres Projektors. Dieser Projektor ist einer der besten gegenwärtig auf dem Markt erhältlichen Projektoren. Dieser Projektor ermöglicht Ihnen das Projizieren von scharfen Bildern bis zu 500 Zoll quer (200 mit NP25FL;...

  • Seite 17: Zu Diesem Benutzerhandbuch

    Die HDMI- und DisplayPort-Eingangsanschlüsse unterstützen HDCP. • Steckplatz für optionale Karte Der Projektor besitzt einen Steckplatz für eine optionale Steckkarte (SB-01HC oder andere Interface-Karten von NEC). • Verarbeitungsschaltung für hohe Bildqualität Der Reon-VX Videoprozessor wird zum Projizieren von Bildern hoher Qualität eingesetzt.

  • Seite 18: ❸ Bezeichnungen Der Projektorteile

    1. Einführung ❸ Bezeichnungen der Projektorteile Vorderseite / Oberseite Das Objektiv ist separat erhältlich. Die unten stehende Beschreibung bezieht sich auf den Fall, dass das NP27ZL- Objektiv montiert ist. USB (LAN)-Anschluss (für optiona- Stapelfuß len WLAN-Adapter) (→ Seite 174) Sicherungsstift Leuchtdioden (sechs Positionen) Fernbedienungssensor (befindet sich jeweils an der Vorder- und...

  • Seite 19: Rückseite

    1. Einführung Rückseite VORSICHT: Teile des Projektors können u.U. kurzzeitig heiß werden, wenn der Projektor während des normalen Projektorbetriebs mit der POWER-Taste ausgeschaltet oder die Wechselstromversorgung getrennt wird. Seien Sie vorsichtig, wenn Sie den Projektor hochheben. Stapelfuß Sicherungsstift Belüftung (Auslass) Hier entweicht die warme Luft.

  • Seite 20: Bedienfeld/Anzeigenbereich

    1. Einführung Bedienfeld/Anzeigenbereich 17 18 (POWER)-Taste (→ Seite 18, 33) 2. POWER-Anzeige (→ Seite 18, 33, 228) 3. STATUS-Anzeige (→ Seite 228) 4. LAMP 1 und LAMP 2-Anzeigen (→ Seite 185, 228) 5. TEMP. -Anzeige (→ Seite 229) 6. SHUTTER-Anzeige (→ Seite 229) 7.

  • Seite 21: Ausstattung Der Anschlussleiste

    1. Einführung Ausstattung der Anschlussleiste 13 11 1. COMPUTER 1 IN-/ Komponenten-Eingangsanschluss (15-poliger Mini D-Sub) (→ Seite 14, 166, 171) 2. COMPUTER 2 IN- / Komponenten-Eingangsanschluss (15-poliger Mini D-Sub) (→ Seite 166, 171) 3. COMPUTER 3 IN-/Komponenten- (R/Cr, G/Y, B/Cb, H, V) Anschlüsse (BNC × 5) (→ Seite 166, 171) 4.

  • Seite 22: ❹ Bezeichnung Der Fernbedienungsteile

    1. Einführung ❹ Bezeichnung der Fernbedienungsteile 1. Infrarot-Sender 21. AUTO ADJ. -Taste (→ Seite 9) (→ Seite 32) 2. Remote-Buchse 22, 23, 24. COMPUTER 1/2/3-Taste Schließen Sie hier ein im Handel (→ Seite 21) erhältliches Fernbedienungskabel 25. VIDEO-Taste an, um den Projektor kabelgebun- (→...

  • Seite 23: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie 1. D r ü c k e n S i e a u f d e n 2. Legen Sie neue Batterien 3. Schieben Sie die Abdeckung über die Schnappverschluss und ein (AA). Achten Sie darauf, Batterien zurück, bis sie einrastet.

  • Seite 24: Verwendung Der Fernbedienung Zur Kabelgebundenen Bedienung

    1. Einführung Verwendung der Fernbedienung zur kabelgebundenen Bedienung Schließen Sie das eine Ende des Fernbedienungskabels an die REMOTE-Minibuchse und das andere Ende an den Anschluss der Fernbedienung an. REMOTE Remote-Buchse HINWEIS: • Sobald ein Fernbedienungskabel an die REMOTE-Buchse angeschlossen ist, ist die kabellose Infrarot-Kommunikation der Fern- bedienung außer Betrieb. • Wenn ein Fernbedienungskabel an die REMOTE-Buchse angeschlossen ist, sind die Funktionen [STROMSPAR] und [NETZWERK IM STANDBY] im [STANDBY-MODUS] deaktiviert.s • Über die REMOTE-Buchse wird die Fernbedienung nicht vom Projektor mit Strom versorgt. Für die kabelgebundene Bedienung wird eine Batterie in der Fernbedienung benötigt.

  • Seite 25: ❺ Betriebsumgebung Für Herunterladbare Software

    Projektors angezeigt werden können, wenn ein USB-Speichergerät in den Projektor eingesteckt ist. (→ Seite 213) * Für die Verwendung der kabellosen LAN-Verbindung ist der separat erhältliche USB-WLAN-Adapter erforderlich. HINWEIS: • Image Express Utility for Mac bietet keine Unterstützung für den „Meeting Mode“, der bei Image Express Utility 2.0 enthalten ist. Download-Dienst Um die Programme herunterzuladen oder zu aktualisieren, besuchen Sie unsere Webseite: URL: http://www.nec-display.com/dl/en/index.html...

  • Seite 26: Betriebsumgebung

    1. Einführung Betriebsumgebung Die Betriebsumgebung für Image Express Utility 2.0 ist wie folgt. Informationen zur Betriebsumgebung für die anderen Programme finden Sie in der Hilfefunktion der jeweiligen Programme. Unterstützte Betriebssys- Windows 7 Home Basic teme Windows 7 Home Premium Windows 7 Professional Windows 7 Ultimate Windows 7 Enterprise Windows Vista Home Basic...

  • Seite 27: Bildprojektion (Grundbetrieb)

    2. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektions- schirm. ❶ Arbeitsablauf für die Projektion eines Bildes Schritt 1 • Anschließen Ihres Computers / Anschließen des mitgelieferten Netzkabels (→ Seite 14) Schritt 2 •...

  • Seite 28: ❷ Anschließen Des Computers / Anschließen Des Mitgelieferten Netzkabels

    2. Bildprojektion (Grundbetrieb) ❷ Anschließen des Computers / Anschließen des mitgelieferten Netzkabels HINWEIS: • Montieren Sie ein Objektiv, bevor Sie mit folgenden Schritten fortfahren. (→ Seite 163) 1. Schließen Sie Ihren Computer an den Projektor an. In diesem Abschnitt wird dargestellt, wie der Projektor normalerweise an einen Computer angeschlossen wird. Informationen zu anderen Verbindungen finden Sie unter „(2) Herstellen der Verbindungen“...

  • Seite 29: Verwendung Der Netzkabelhalterung

    2. Bildprojektion (Grundbetrieb) Verwendung der Netzkabelhalterung Um zu verhindern, dass sich das Netzkabel unbeabsichtigt aus dem AC IN-Eingang des Projektors löst, bringen Sie die Netzkabelhalterung an, um das Netzkabel zu sichern. HINWEIS: • Klemmen Sie das Netzkabel nicht mit anderen Kabeln zusammen. Dadurch kann elektrisches Rauschen erzeugt werden, welches das Signalkabel stören kann. VORSICHT • Bündeln Sie das Netzkabel nicht. Dies kann zu Hitze oder Brandentwicklung führen. •...
  • Seite 30 2. Bildprojektion (Grundbetrieb) Das Netzkabel aus der Netzkabelhalterung entfernen. 1. Drücken Sie die Klemme an der Netzkabelhalterung, um sie zu lösen. 2. Drücken Sie die Klemme so, dass Sie weit genug geöffnet ist, um das Netzkabel herauszuziehen. Klemme...

  • Seite 31: ❸ Einschalten Des Projektors

    2. Bildprojektion (Grundbetrieb) ❸ Einschalten des Projektors HINWEIS: • Der Projektor besitzt zwei Netzschalter: Einen Hauptnetzschalter und eine POWER-Taste (POWER ON und OFF auf der Fernbedie- nung) • Einschalten des Projektors: 1. Schalten Sie den Hauptnetzschalter auf die ON-Position (I). Der Projektor schaltet in den Standby-Modus. 2. Drücken Sie die POWER-Taste . Der Projektor wird betriebsbereit. •...

  • Seite 32: Durchführung Der Objektivkalibrierung

    • Wenn die ECO-Meldung angezeigt wird, bedeutet dies, dass [AKTIV] für [ECO-MELDUNG] ausgewählt ist. (→ Seite 122) Standby Anzeige blinkt Eingeschaltet Nachdem Sie den Projektor eingeschaltet haben, verge- wissern Sie sich, dass der Computer oder die Videoquelle eingeschaltet ist. HINWEIS: Wenn kein Signal verfügbar ist, wird entweder das NEC- Leuchtet stetig Blinkt blau Leuchtet Logo (Standardeinstellung), ein blauer oder ein schwarzer Bildschirm orange stetig blau angezeigt.

  • Seite 33: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)

    2. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit, aus 27 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der ▲, ▼, ◀ oder ▶-Taste eine der 27 Spra- chen aus dem Menü...

  • Seite 34: Falls Das Projizierte Bild Spiegelverkehrt Ist Oder Auf Dem Kopf Steht

    2. Bildprojektion (Grundbetrieb) Falls das projizierte Bild spiegelverkehrt ist oder auf dem Kopf steht 1 Drücken Sie die ORIENTATION-Taste. Der Bildschirm [AUSRICHTUNG] wird angezeigt. 2 Drücken Sie die Taste erneut, um die korrekte Ausrichtung aus- zuwählen. Jedes Mal, wenn Sie die ORIENTATION/CALIBRATION-Taste drücken, wird die hervorgehobene Auswahl geändert.

  • Seite 35: ❹ Auswählen Einer Quelle

    2. Bildprojektion (Grundbetrieb) ❹ Auswählen einer Quelle Auswählen der Computer- oder Videoquelle HINWEIS: Schalten Sie den an den Projektor angeschlossenen Computer oder die Videoquelle ein. Automatische Signalerkennung Drücken Sie die SOURCE-Taste einmal. Der Projektor sucht nach einer verfügba- ren Eingangsquelle und zeigt sie an. Die Eingangsquelle ändert sich wie folgt: COMPUTER1 →...
  • Seite 36 2. Bildprojektion (Grundbetrieb) 7. Starten Sie den Projektor neu. Die Quelle, die Sie in Schritt 5 ausgewählt haben, wird projiziert. HINWEIS: Selbst wenn [AUTO] aktiviert wurde, wird [NETZWERK] nicht automa- tisch ausgewählt. Wenn Ihr Netzwerk als Standardquelle eingestellt werden soll, wählen Sie [NETZWERK] aus. TIPP: • Befindet sich der Projektor im Standby-Modus, schaltet sich der Projektor bei Erkennen eines Signals von einem am COMPUTER 1/3 IN-Eingang angeschlos- senen Computer ein und projiziert zugleich das Computerbild. ([AUT. NETZ. EIN(COMP1/3)] → Seite 132) • Auf der Tastatur von Windows 7 können Sie die externe Anzeige mit der Tas- tenkombination Windows-Taste + P einfach und schnell einrichten.

  • Seite 37: ❺ Einstellen Der Bildgröße Und -Position

    2. Bildprojektion (Grundbetrieb) ❺ Einstellen der Bildgröße und -position Stellen Sie die Neigung des Projektors mit dem horizontalen Einstellknopf und den einstellbaren Kippfüßen fein ein. Stellen Sie die Bildgröße und -position mit der LENS SHIFT-, ZOOM- und FOCUS-Taste ein. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Neigung des Projektors einstellen Einstellen der vertikalen und horizontalen Position des [Horizontaler Einstellknopf/Kippfuß]...

  • Seite 38: Neigung Des Projektors Einstellen

    2. Bildprojektion (Grundbetrieb) • Nehmen Sie die Anpassung vor, während Sie hinter oder neben dem Projektor stehen. VORSICHT Schon bei normalem Betrieb können die hinteren Lüftungsschlitze des Projektors heiß werden. Seien Sie vorsichtig, wenn Sie den Kippfuß auf der Rückseite einstellen. •...
  • Seite 39 2. Bildprojektion (Grundbetrieb) 4. Drehen Sie alle Kippfüße, um die Höhe einzustellen und behalten Sie dabei die horizontale Position des Projektors zum Boden/zur Decke und perpendikular zum Bildschirm, wenn Sie neben dem Projektor stehen, bei. Verlängern Sie den linken und den rechten Kippfuß, um die vordere Seite des Projektes anzuheben. Verlängern Sie den Kippfuß...

  • Seite 40: Einstellen Der Vertikalen Position Eines Projizierten Bildes (Linsenversatz)

    2. Bildprojektion (Grundbetrieb) Einstellen der vertikalen Position eines projizierten Bildes (Linsenversatz) HINWEIS: • Auf Projektoren mit montierter NP25FL-Linse (Fixfokus) ist die Linsenversatzfunktion nicht verfügbar. Bevor Sie ein Objektiv montieren, stellen Sie die Linsenversatzposition zunächst auf die Ausgangsposition zurück. • Wenn Sie die Linse in zwei Richtungen zugleich bis zum Maximum versetzen, werden die Ränder des Bildes dunkel oder es entstehen Schatten. Anpassung mithilfe der Tasten auf dem Gehäuse 1. Drücken Sie eine der LENS SHIFT-Tasten ▼▲◀▶. 2. Verwenden Sie die LENS SHIFT-Tasten ▼▲◀▶, um das projizierte Bild zu verschieben. Zurückstellen der Linsenversatzposition auf die Ausgangsposition.

  • Seite 41: Anpassung Mithilfe Der Fernbedienung

    2. Bildprojektion (Grundbetrieb) Anpassung mithilfe der Fernbedienung 1. Halten Sie die CTL-Taste gedrückt und drücken Sie die ECO/L- SHIFT-Taste. Der Linsenversatz-Bildschirm wird angezeigt. 2. Drücken Sie die Taste ▼▲◀ oder ▶. Verwenden Sie die Tasten ▼▲◀▶, um das projizierte Bild zu verschie- ben.

  • Seite 42: Fokus

    2. Bildprojektion (Grundbetrieb) Fokus Geeignete Linsen: NP26ZL/NP27ZL/NP28ZL/NP29ZL Verwenden Sie die Tasten FOCUS (+) oder (−) am Projektorgehäuse, um den besten Fokus zu erreichen. TIPP: Um einen optimalen Fokus zu erreichen, tun Sie Folgendes (bei fester Installation) Vorbereitung: Lassen Sie den Projektor sich für eine Stunde aufwärmen. 1. Verwenden Sie die FOCUS +/− Tasten, um den optimalen Fokus einzustellen. Falls Ihnen dies nicht gelingt, bewegen Sie den Projektor vor und zurück. 2. Wählen Sie das [TESTMUSTER] aus dem Menü und zeigen Sie es an. (→ Seite 105) • Sie können auch die TEST-Taste auf der Fernbedienung verwenden, um das Testbild anzuzeigen.

  • Seite 43: Zoom

    2. Bildprojektion (Grundbetrieb) Zoom Verwenden Sie die Tasten ZOOM (+) oder (−) am Projektorgehäuse, um das Bild zu vergrößern oder zu verkleinern. Einstellung mit der Fernbedienung • Halten Sie die CTL-Taste gedrückt und drücken Sie die D-ZOOM/ZOOM +/− Taste.

  • Seite 44: ❻ Korrigieren Der Trapezverzerrung

    2. Bildprojektion (Grundbetrieb) ❻ Korrigieren der Trapezverzerrung Wenn der Projektor nicht genau lotrecht zum Bildschirm steht, tritt eine Trapezverzerrung auf. Um dies zu beheben, können Sie die „Trapez“-Funktion verwenden, eine digitale Technologie, die in der Lage ist, trapezartige Verzerrungen zu korrigieren. Das Ergebnis ist ein klares, rechtwinkliges Bild. Die folgenden Schritte erklären, wie der [TRAPEZ]-Bildschirm aus dem Menü...
  • Seite 45 2. Bildprojektion (Grundbetrieb) 5. Wiederholen Sie die Schritte 2 und 4, um die Trapezverzerrung zu korrigieren. 6. Drücken Sie nach dem Abschließen der Trapez-Korrektur die EXIT- Taste. Der Trapez-Bildschirm wird ausgeblendet. • Um die Trapez-Korrektur erneut durchzuführen, drücken Sie die 3D REFORM-Taste, um den Trapez-Bildschirm einzublenden, und wie- derholen Sie die oben aufgeführten Schritte 1 bis 6.

  • Seite 46: ❼ Automatische Optimierung Des Computersignals

    2. Bildprojektion (Grundbetrieb) ❼ Automatische Optimierung des Computersignals Anpassen des Bildes mithilfe der Automatik-Einstellfunktion Automatische Optimierung eines Computerbildes. (COMPUTER1/COMPUTER2/COMPUTER3) Drücken Sie die AUTO ADJ.-Taste, um das Computerbild automatisch einzustellen. Diese Anpassung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen. [Schlechtes Bild] [Normales Bild] HINWEIS:...

  • Seite 47: ❽ Ausschalten Des Projektors

    2. Bildprojektion (Grundbetrieb) ❽ Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie zunächst die (POWER)-Taste am Projek- torgehäuse oder die POWER OFF-Taste auf der Fernbedie- nung. Die Meldung [STROM AUSSCHALTEN / SIND SIE SICHER? / CO2-REDUZIERUNGS-SESSION 0,000[g-CO2]] erscheint. 2. Drücken Sie dann die ENTER-Taste oder noch einmal die Eingeschaltet Standby (POWER)-Taste oder die POWER OFF-Taste.
  • Seite 48 2. Bildprojektion (Grundbetrieb) VORSICHT: Teile des Projektors können u.U. kurzzeitig heiß werden, wenn der Projektor während des normalen Projektorbetriebs mit der POWER-Taste ausgeschaltet oder die Wechselstromversorgung getrennt wird. Seien Sie vorsichtig, wenn Sie den Projektor hochheben. HINWEIS: • Wenn die POWER-Anzeige in kurzen Abständen blau blinkt, kann das Gerät nicht ausgeschaltet werden. • Unmittelbar nach dem Einschalten und Anzeigen eines Bildes kann das Gerät 60 Sekunden lang nicht ausgeschaltet werden. • Warten Sie mindestens 20 Minuten nach dem Einschalten des Projektors (nach dem Beginn des Projizierens), bevor Sie den Netzstrom ausschalten, während ein Bild projiziert wird oder das Kühlgebläse läuft.

  • Seite 49: ❾ Transportieren Des Projektors

    2. Bildprojektion (Grundbetrieb) ❾ Transportieren des Projektors Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Ziehen Sie den Netzstecker. 2. Trennen Sie alle sonstigen Kabel ab. • Nehmen Sie den USB-Speicher heraus, wenn er in den Projektor eingesteckt ist. •...

  • Seite 50: Praktische Funktionen

    3. Praktische Funktionen ❶ Ausschalten des Lichts von der Lampe (LENS SHUTTER) Drücken Sie die SHUTTER/HOME POSITION-Taste, um das Licht der Lampe auszuschalten. Drücken Sie die Taste erneut, damit der Bildschirm wieder beleuchtet wird. • Alternativ können Sie auch die SHUTTER-Taste auf der Fernbedie- nung drücken, um das Licht der Lampe auszuschalten.

  • Seite 51: ❺ Vergrößern Eines Bildes

    3. Praktische Funktionen ❺ Vergrößern eines Bildes Sie können das Bild auf das bis zu Vierfache vergrößern. HINWEIS: Die maximale Vergrößerung fällt je nach Signal u. U. niedriger aus als das Vierfache. Verfahren Sie hierzu wie folgt: 1. Drücken Sie die Taste D-ZOOM/ZOOM (+), um das Bild zu vergrö- ßern. 2. Drücken Sie die Tasten ▲▼◀▶. Der gezeigte Bereich des vergrößerten Bildes wird verschoben.

  • Seite 52: ❻ Den Eco-Modus Ändern/Stromspareffekt Mit Dem Eco-Modus Überprüfen [Eco-Betriebsart]

    3. Praktische Funktionen ❻ Den Eco-Modus ändern/Stromspareffekt mit dem Eco- Modus überprüfen [ECO-BETRIEBSART] Mit dieser Funktion können Sie zwei Helligkeitsmodi der Lampe wählen: INAKTIV- oder AKTIV-Modus. Die Lebensdauer der Lampe kann durch Aktivieren der [ECO-BETRIEBSART] verlän- gert werden. [ECO-BETRIEBSART] Beschreibung [INAKTIV] Dies ist die Standardeinstellung (100% Helligkeit).

  • Seite 53: Überprüfen Der Energiesparwirkung [Co2-Messer]

    3. Praktische Funktionen Überprüfen der Energiesparwirkung [CO2-MESSER]. Diese Funktion zeigt den Energiespareffekt in Bezug auf die CO -Emissionsreduktion (kg) an, wenn die [ECO-BE- TRIEBSART] des Projektors auf [AKTIV] gestellt wurde. Diese Funktion wird als [CO2-MESSER] bezeichnet. Es gibt zwei Meldungen: [CO2-REDUZIERUNG GESAMT] und [CO2-REDUZIERUNGS-SESSION]. Die Meldung [CO2-REDUZIERUNG GESAMT] zeigt die Gesamtmenge der CO -Emissionsreduktion vom Zeitpunkt der Ausliefe- rung bis jetzt an.

  • Seite 54: ❼ Die Horizontale Und Vertikale Trapezverzerrung Korrigieren [Eckenkorrektur]

    3. Praktische Funktionen ❼ Die horizontale und vertikale Trapezverzerrung korrigieren [ECKENKORREKTUR] Verwenden Sie die 3D-Reform-Funktion, um die Trapez- (trapezförmige) Verzerrung zu korrigieren und die Ober- oder Unterseite sowie die linke und rechte Seite des Bildschirms zu verlängern oder zu verkürzen, so dass das projizierte Bild rechteckig ist.
  • Seite 55 3. Praktische Funktionen 7. Bewegen Sie den Rahmen des projizierten Bildes mit den ▲▼◀▶-Tasten, wie in dem Beispiel dargestellt. 8. Drücken Sie die ENTER-Taste. 9. Wählen Sie mit den ▲▼◀▶-Tasten ein anderes Symbol, das in die Richtung zeigt. Wählen Sie [EXIT] auf dem Eckenkorrektur-Einstellungsbildschirm oder drücken Sie die EXIT-Taste auf der Fern- bedienung.
  • Seite 56 3. Praktische Funktionen Die einstellbaren Bereiche für die 3D Reform sind wie folgt: HORIZONTAL VERTIKAL ECKENKORREKTUR Max. ca. +/− 35° Max. ca. +/− 30° TRAPEZ * Unter den folgenden Bedingungen wird der maximale Winkel erreicht: • Das Objektiv NP27ZL wird verwendet •...

  • Seite 57: ❽ Zwei Bilder Gleichzeitig Anzeigen

    3. Praktische Funktionen ❽ Zwei Bilder gleichzeitig anzeigen Der Projektor verfügt über eine Funktion, die es Ihnen ermöglicht, zwei verschiedene Signale gleichzeitig anzusehen. Sie haben zwei Modi zur Verfügung: den PIP-Modus und den Modus BILD FÜR BILD. • Aus dem Menü können Sie [EINRICHTEN] → [GRUNDLEGENDES] → [PIP/BILD FÜR BILD] wählen. Der Menüpunkt [PIP/BILD FÜR BILD] verfügt über die folgenden drei Optionen: MODUS, POSITION und QUELLE.

  • Seite 58: [Position]

    3. Praktische Funktionen Zwei Bilder betrachten 1. Drücken Sie die PIP/FREEZE-Taste auf der Fernbedienung. Der Bildschirm PIP/BILD FÜR BILD QUELLE wird angezeigt. 2. Wählen Sie die Quelle mit der Taste ▲ oder ▼ aus und drücken Sie die ENTER-Taste. Der PIP- oder BILD FÜR BILD-Bildschirm wird angezeigt, je nachdem, was auf dem [MODE]-Einstellungsbildschirm ausgewählt wurde.

  • Seite 59: ❾ Unerlaubte Benutzung Des Projektors Verhindern [Sicherheit]

    3. Praktische Funktionen ❾ Unerlaubte Benutzung des Projektors verhindern [SICHERHEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, um die Bedienung durch nicht autorisierte Benutzer zu verhindern. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüs- selwort-Eingabebildschirm angezeigt.
  • Seite 60 3. Praktische Funktionen 7. Geben Sie die gleiche Kombination der Tasten ▲▼◀▶ ein und drücken Sie die ENTER-Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] und drücken Sie die ENTER-Taste. Damit ist die Funktion SICHERHEIT aktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1.
  • Seite 61 3. Praktische Funktionen So deaktivieren Sie die Funktion SICHERHEIT: 1. Drücken Sie die MENU-Taste. Das Menü wird angezeigt. 2. Wählen Sie [EINRICHTEN] → [INSTALLATION(2)] → [SICHERHEIT] aus, und drücken Sie die ENTER-Tas- Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER-Taste. Der Bildschirm SICHERHEITSSCHLÜSSELWORT wird eingeblendet.

  • Seite 62: ❿ Speichern Der Änderungen An Linsenversatz, Zoom Und Fokus [Objektivspeicher]

    3. Praktische Funktionen ❿ Speichern der Änderungen an Linsenversatz, Zoom und Fokus [OBJEKTIVSPEICHER] Die eingestellten Werte können mit den Tasten LENS SHIFT, ZOOM und FOCUS des Projektors im Projektorspeicher gespeichert werden. Die angepassten Werte können auf das gewählte Signal angewendet werden. Dadurch ist es nicht länger nötig, die Einstellungen für den Linsenversatz, Fokus und Zoom bei jedem Wechsel der Quelle vorzunehmen.

  • Seite 63: Um Ihre Angepassten Werte Aus [Obj.speicher Ref.] Abzurufen

    3. Praktische Funktionen 4. Drücken Sie die ▼-Taste, um [OBJ.SPEICHER REF.] auszuwählen, und drücken Sie die ENTER-Taste. Der Bildschirm [OBJ.SPEICHER REF.] wird angezeigt. 5. Wählen Sie [SPEICHERN] und drücken Sie die ENTER-Taste. Daraufhin erscheint der Bestätigungsbildschirm. 6. Drücken Sie die ◀-Taste, um [OK] auszuwählen, und drücken Sie die ENTER-Taste. Die angepassten Werte für Linsenversatz, Zoom und Fokus wurden unter [OBJ.SPEICHER REF.] gespeichert.
  • Seite 64 3. Praktische Funktionen Das Menü wird angezeigt. 2. Drücken Sie die ▶-Taste, um [OK] auszuwählen, und drücken Sie die ENTER-Taste. 3. Drücken Sie die ▶-Taste, um [INSTALLATION(1)] auszuwählen. 4. Drücken Sie die ▼-Taste, um [OBJ.SPEICHER REF.] auszuwählen, und drücken Sie die ENTER-Taste. Der Bildschirm [OBJ.SPEICHER REF.] wird angezeigt.
  • Seite 65 3. Praktische Funktionen TIPP: Um die angepassten Werte aus dem [OBJEKTIVSPEICHER] aufzurufen: 1. Wählen Sie im Menü [EINST.] → [OBJEKTIVSPEICHER] → [VERS.] und drücken Sie die ENTER-Taste. Daraufhin erscheint der Bestätigungsbildschirm. 2. Drücken Sie die ◀-Taste, um [OK] auszuwählen, und drücken Sie die ENTER-Taste. Die unter [OBJEKTIVSPEICHER] gesicherten, angepassten Werte werden auf das aktuelle Signal angewendet.

  • Seite 66: ⓫ Anzeigen Eines Bildes Durch Die Benutzung Von [Edge-Blending]

    3. Praktische Funktionen ⓫ Anzeigen eines Bildes durch die Benutzung von [EDGE- BLENDING] Die EDGE-BLENDING-Funktion erlaubt eine Multiscreenansicht mit hoher Auflösung, die auf einem großen Bildschirm angezeigt wird. Diese Funktion regelt überlappende Bildränder, die von jedem Projektor projiziert werden, um die Multiscreenansicht zu vereinheitlichen.
  • Seite 67 3. Praktische Funktionen 2 Wählen Sie [MODUS] → [AKTIV] und drücken Sie die ENTER-Taste. Dies schaltet die Edge-Blending-Funktion ein. Die folgenden Menüpunkte sind verfügbar: [OBEN], [UNTEN], [LINKS], [RECHTS] und [SCHWARZWERT] 3 Wählen Sie [RECHTS] für Projektor A und [LINKS] für Projektor B. Drücken Sie die ENTER-Taste.
  • Seite 68 3. Praktische Funktionen ② Stellen Sie [BEREICH] und [POSITION] ein, um eine Fläche von überlappenden Bildrändern zu bestimmen, die von jedem Projektor projiziert werden. [BEREICH] (Bestimmen Sie einen Bereich von überlap- penden Bildrändern.) Schalten Sie [LINKS] an Schalten Sie [RECHTS] an Markierung in Magenta Markierung in Magenta [POSITION]...

  • Seite 69: Schwarzwerteinstellung

    3. Praktische Funktionen TIPP: • Wenn ein Signal mit unterschiedlicher Auflösung angezeigt wird, führen Sie die Edge-Blending-Funktion von Beginn an aus. • Die Einstellung von [MARKIERUNG] wird nicht gespeichert werden und kehrt zu [INAKTIV] zurück, wenn der Projektor ausge- schaltet wird. • Um die Markierung anzuzeigen oder zu verbergen, während der Projektor läuft, schalten Sie [MARKIERUNG] im Menü an oder aus. • Wenn Sie die Unterschiede zwischen Projektoren bezüglich Weißabgleich und Helligkeit weniger sichtbar machen möchten, stellen Sie [REF. WEISSABGLEICH] und [MULTI-SCREEN-ABGLEICH] ein, um das bestmögliche Ergebnis zu erzielen. (→ Seite 125) Schwarzwerteinstellung Wenn Ihnen Unterschiede in der Helligkeit eines Bildes auffallen, benutzen Sie [SCHWARZWERT], um die dunkelsten Teile oder das Level der Helligkeit einzustellen. HINWEIS: Diese Funktion ist nur aktiviert, wenn [MODUS] eingeschaltet wird.

  • Seite 70: Abschnitte Aus 9 Segmenten Für Schwarzwerteinstellung

    3. Praktische Funktionen Abschnitte aus 9 Segmenten für Schwarzwerteinstellung Der mittlere Projektor Diese Funktion stellt das Helligkeitslevel der Abschnitte aus 9 Segmenten für den mittleren Projektor und der Abschnitte aus 4 Segmenten für den linken unteren Projektor ein, wie unten gezeigt. OBEN MITTE OBEN-LINKS OBEN-RECHTS...

  • Seite 71: ⓬ Den Projektor Über Einen Http-Browser Steuern

    3. Praktische Funktionen ⓬ Den Projektor über einen HTTP-Browser steuern Übersicht Die HTTP-Server-Funktion stellt Einstellungen und Bedienungen zur Verfügung für das: 1. Einstellen des verkabelten/drahtlosen Netzwerkes (NETWORK SETTINGS) Für die Verwendung der drahtlosen LAN-Verbindung ist der optionale USB-WLAN-Adapter erforderlich. (→ Seite 174) Schließen Sie den Projektor mit einem im Handel erhältlichen LAN-Kabel an den Computer an, um die verkabelte/ drahtlose LAN-Verbindung zu verwenden.

  • Seite 72: Handhabung Der Adresse Für Den Betrieb Über Einen Browser

    IP-Adresse des Projektors gehört, von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der „HOSTS“-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors auf „pj.nec.co.jp“ festgelegt, erfolgt der Zugriff auf die Netzwerk- einstellung durch die Eingabe von http://pj.nec.co.jp/index.html...
  • Seite 73 3. Praktische Funktionen PICTURE: Regelt die Bildeinstellungen des Projektors. BRIGHTNESS ▲ ���� Erhöht den Einstellwert für die Helligkeit� BRIGHTNESS ▼ ���� Verringert den Einstellwert für die Helligkeit� CONTRAST ▲ �������� Erhöht den Einstellwert für den Kontrast� CONTRAST ▼ �������� Verringert den Einstellwert für den Kontrast� COLOR ▲...

  • Seite 74: Netzwerkeinstellungen

    3. Praktische Funktionen NETZWERKEINSTELLUNGEN • SETTINGS WIRED oder WIRELESS SETTING Stellt verkabeltes oder drahtloses LAN ein. APPLY Wendet Ihre Einstellungen auf das verkabelte oder drahtlose LAN an. DHCP ON Weisen Sie dem Projektor über Ihren DHCP-Server automatisch eine IP-Adresse, eine Subnetzmaske und ein Gateway zu.
  • Seite 75 3. Praktische Funktionen PROFILE 1/PROFILE 2 Es können zwei Einstellungsprofile für die WLAN-Verbindung gespeichert werden. Wählen Sie PROFILE 1 oder PROFILE 2 aus. SSID Geben Sie eine Netzkennung (SSID) für das WLAN ein. Die Kommunikation ist nur zwischen Geräten möglich, deren SSID der SSID des WLANs entspricht. SITE SURVEY Zeigt eine Liste der verfügbaren SSIDs für WLANs vor Ort an.
  • Seite 76 3. Praktische Funktionen USERNAME Legen Sie einen Benutzernamen für WPA-EAP/WPA2-EAP fest. PASSWORD Legen Sie ein Passwort für WPA-EAP TKIP PEAP-MSCHAP v2/WPA-EAP AES PEAP- MSCHAP v2/WPA2-EAP TKIP PEAP-MSCHAP v2/WPA2-EAP AES PEAP-MSCHAP v2 fest. USE DIGITAL CERTIFI- Wählen Sie diese Option aus, wenn Sie ein digitales Zertifikat für WPA-EAP TKIP PEAP- CATE MSCHAP v2/WPA-EAP AES PEAP-MSCHAP v2/WPA2-EAP TKIP PEAP-MSCHAP v2/WPA2-EAP AES PEAP-MSCHAP v2 verwenden.

  • Seite 77: Crestron Roomview

    3. Praktische Funktionen • NETWORK SERVICE PJLink PASSWORD Legen Sie ein Passwort für PJLink* fest. Das Passwort darf maximal 32 Zeichen lang sein.Vergessen Sie Ihr Passwort nicht. Falls Sie Ihr Passwort vergessen haben, wenden Sie sich an Ihren Händler. HTTP PASSWORD Geben Sie ein Passwort für den HTTP-Server ein.

  • Seite 78: ⓭ Das Bild Ihres Computer-Bildschirms Mit Dem Projektor Über Ein Netzwerk [Network Projector] Projizieren

    3. Praktische Funktionen ⓭ Das Bild Ihres Computer-Bildschirms mit dem Projektor über ein Netzwerk [NETWORK PROJECTOR] projizieren Durch Auswählen eines Projektors, der mit demselben Netzwerk wie Ihr PC verbunden ist, können Sie das Bild des PC-Bildschirms über das Netzwerk auf eine Leinwand projizieren. Ein Anschluss über das Computerkabel (VGA) wird dafür nicht benötigt.
  • Seite 79 3. Praktische Funktionen 2. Drücken Sie die Taste ▼ oder ▲, um [NETZWERK] auszuwählen, und drücken Sie die ENTER-Taste. Auf dem Bildschirm wird das [ANWENDUNGSMENÜ] angezeigt. 3. Wählen Sie [NETWORK PROJECTOR] aus dem [ANWENDUNGSMENÜ]. Das Fenster [PROJEKTORNAME/DISPLAY RESOLUTION/PASSWORT/URL] wird angezeigt.
  • Seite 80 3. Praktische Funktionen Das Bild mit dem Netzwerk-Projektor projizieren 1. Klicken Sie vom Windows 7 Desktop aus auf [Start]. 2. Klicken Sie auf [Alle Programme]. 3. Klicken Sie auf [Zubehör]. 4. Klicken Sie auf [Verbindung mit einem Netzwerkprojektor herstellen]. Wenn das Fenster [Verbindung mit einem Netzwerkprojektor erlauben] erscheint, klicken Sie auf [Ja]. Das Fenster „Verbindung mit einem Netzwerkprojektor herstellen“...

  • Seite 81: Den Netzwerkprojektor-Betrieb Beenden

    3. Praktische Funktionen 7. Geben Sie das Passwort in das Passworteingabefeld ein, das mit dem Bedienschritt 3 auf Seite angezeigt wird. 8. Klicken Sie auf [Verbinden]. Die Netzwerkprojektor-Funktion funktioniert nun und der Bildschirm von Windows 7 wird vom Projektor projiziert. •...

  • Seite 82: ⓮ Den Projektor Für Den Betrieb Ihres Computers Über Ein Netzwerk [Remote Desktop] Verwenden

    3. Praktische Funktionen ⓮ Den Projektor für den Betrieb Ihres Computers über ein Netzwerk [REMOTE DESKTOP] verwenden • Durch Auswählen eines PCs, der mit demselben Netzwerk wie der Projektor verbunden ist, können Sie das Bild des PC-Bildschirms über das Netzwerk auf eine Leinwand projizieren. Sie können dann Windows 7, Windows Vista oder Windows XP auf dem mit dem Netzwerk verbundenen PC mit der Tastatur bedienen.
  • Seite 83 3. Praktische Funktionen Bereiten Sie eine handelsübliche kabellose Tastatur (US-Layout-Version) vor. Verbinden Sie den kabellosen Empfänger mit dem USB-Anschluss (Typ A) des Projektors. Nehmen Sie alle benötigten Einstellungen für Ihre kabellose Tastatur und Maus vor.
  • Seite 84 3. Praktische Funktionen Das Passwort für das Benutzerkonto von Windows 7 einrichten TIPP: Wenn schon ein Passwort für ein Konto eingerichtet wurde, können die Schritte 1 bis 9 übersprungen werden. 1. Klicken Sie vom Windows 7 Desktop aus auf [Start]. 2. Klicken Sie auf [Systemsteuerung]. 3. Klicken Sie auf [Benutzerkonten hinzufügen/entfernen] unter [Benutzerkonten]. 4. Klicken Sie ggfs. im Bestätigungsfenster für die [Benutzerkontensteuerung] auf [Fortsetzen]. 5.

  • Seite 85: Den Remote Desktop Starten

    3. Praktische Funktionen 4. Klicken Sie auf das blau angezeigte [Status ansehen] rechts unter [LAN-Verbindung] im Fenster. Das Fenster [Status von LAN-Verbindung] erscheint. 5. Klicken Sie auf [Details...]. Schreiben Sie sich den Wert unter „IPv4-Adresse“ (xxx.xxx.xxx.xxx) auf. 6. Klicken Sie auf [Schließen]. 7.
  • Seite 86 3. Praktische Funktionen 2. Drücken Sie die Taste ▼ oder ▲, um [NETZWERK] auszuwählen, und drücken Sie die ENTER-Taste. Das [ANWENDUNGSMENÜ]-Menü wird angezeigt. 3. Wählen Sie mit der kabellosenTastatur [REMOTE DESKTOP CONNECTION] aus dem [ANWENDUNGSMENÜ]- Menü. Das Fenster [REMOTE DESKTOP CONNECTION] erscheint. 4.

  • Seite 87: Den Remote-Desktop Verlassen

    3. Praktische Funktionen Den Remote-Desktop verlassen 1. Bedienen Sie die kabellose Tastatur, um auf dem vom Projektor projizierten Desktop-Bildschirm auf [Start] zu klicken. 2. Klicken Sie auf das [X] rechts im Startmenü. Die Remote-Desktop-Funktion wird beendet. 3. Drücken Sie die SOURCE-Taste des Projektors, um einen anderen Eingangsanschluss als [NETZWERK] auszuwählen.

  • Seite 88: Verwenden Des Viewers

    4. Verwenden des Viewers ❶ Was Sie mit dem Viewer anfangen können Die Viewer-Funktion ermöglicht Ihnen, auf einem USB-Speicher am Projektor oder in einem gemeinsamen Ordner auf einem mit dem Netzwerk verbundenen Computer abgelegte Bilder oder Filmdateien anzusehen. Der Viewer hat folgende Eigenschaften: •...

  • Seite 89: Unterstützte Pdf-Dateien

    4. Verwenden des Viewers HINWEIS: • Filmdateien, die in ein durch diesen Projektor nicht unterstütztes Video-/Audioformat konvertiert wurden, können nicht wieder- gegeben werden. In diesem Fall erscheint kein Symbol, um anzuzeigen, dass eine Wiedergabe nicht möglich ist. • Dateien mit DRM-Schutz (Digital Rights Management) können nicht wiedergegeben werden. • Einige der Filmdateien, die die oben aufgeführten Anforderungen erfüllen, werden möglicherweise nicht wiedergegeben. • Videodateien im WMV-Format werden unabhängig von ihrem ursprünglichen Seitenverhältnis in einem Verhältnis von 1 zu 1 wiedergegeben. • Auf dem Medienserver können Grafik- und Filmdateien wiedergegeben werden. Beim Windows Media Player 11 (Windows XP/ Windows Vista) können keine MP4-Dateien wiedergegeben werden. Unterstützte PDF-Dateien Dateinamenerweiterung Unterstütztes Dateiformat .pdf Adobe Acrobat PDF HINWEIS: • Schriftarten, die nicht in der PDF-Datei eingebettet wurden, werden möglicherweise nicht angezeigt • Funktionen, die der PDF-Datei hinzugefügt werden, nachdem sie erstellt wurden, funktionieren nicht bzw. werden nicht dargestellt. Hinzugefügte Funktionen sind Lesezeichen, Textrahmen des Formwerkzeugs und Notizen; diese werden nicht angezeigt. Automatisches Umblättern oder automatische Übergänge funktionieren nicht. • Einige PDF-Dateien werden möglicherweise nicht angezeigt. Unterstützte PowerPoint-Dateien Dateinamenerweiterung Unterstütztes Dateiformat .ppt...

  • Seite 90: Medienserver

    4. Verwenden des Viewers Hinweise zum gemeinsamen Ordner und Medienserver • Dateien aus einem gemeinsamen Ordner oder von einem Medienserver werden möglicherweise nicht projiziert, wenn eine Sicherheits- oder Antiviren-Software auf Ihrem Computer installiert ist. • Öffnen Sie folgende Firewall-Ports: - Medienserver Portnummer Protokoll 1900...

  • Seite 91: ❷ Präsentationsmaterialien Vorbereiten

    4. Verwenden des Viewers ❷ Präsentationsmaterialien vorbereiten 1. Erstellen Sie Ihre Präsentationsmaterialien und speichern Sie sie in einem unterstützten Dateiformat auf Ihrem Computer. • Informationen zu unterstützen Dateiformaten finden Sie auf Seite 99. • Vergewissern Sie sich, dass die PowerPoint-Datei auf dem Viewer angezeigt wird, bevor Sie Ihre wirkliche Präsentation vortragen.

  • Seite 92: ❸ Projektion Von Bildern Auf Einem Usb-Speichergerät

    4. Verwenden des Viewers ❸ Projektion von Bildern auf einem USB-Speichergerät Dieser Abschnitt erläutert die grundlegende Bedienung des Viewers. In dieser Anleitung wird die Vorgehensweise erläutert, wenn die Viewer-Werkzeugleiste auf die werkseitigen Stan- dardeinstellungen eingestellt ist. Vorbereitung: Speichern Sie Bilder mit Ihrem Computer auf dem USB-Speicher, bevor Sie den Viewer starten. Starten des Viewers 1.
  • Seite 93 4. Verwenden des Viewers 4. Drücken Sie die Taste ▶, um „USB1“ auszuwählen, und drücken Sie die ENTER-Taste. Der „USB1“-Bildindex wird angezeigt. TIPP: • Weitere Informationen über den Bildindex finden Sie auf Seite 84. 5. Wählen Sie mit der Taste ▲▼◀ oder ▶ ein Symbol aus. • Das Pfeilsymbol → zeigt an, dass noch weitere Seiten vorhanden sind.
  • Seite 94 4. Verwenden des Viewers • Filmdatei Das Abspielen der Filmdatei startet. Nach Beendigung der Wiedergabe wird der Bildschirm schwarz. Um zum Bildindex zurückzukehren, drücken Sie die EXIT-Taste. • Durch Drücken der ENTER-Taste wird die Steue- rungsleiste des Films angezeigt, über die Sie den Film anhalten, schnell vorspulen oder andere Bedienschritte durchführen können.

  • Seite 95: Den Viewer Beenden

    4. Verwenden des Viewers • Index-Datei (Erweiterung: .idx) • Index-Dateien, die mit dem Viewer PPT Converter 3.0 kon- vertiert wurden, erscheinen in der Bildindex-Ansicht. Nur Ordner und JPEG-Dateien, die mit dem Viewer PPT Converter 3.0 konvertiert wurden, erscheinen in der Bildin- dex-Ansicht.

  • Seite 96: Bezeichnungen Und Funktionen Des Viewer-Bildschirms

    4. Verwenden des Viewers Bezeichnungen und Funktionen des Viewer-Bildschirms Der Viewer besitzt drei Ansichten: Laufwerkslisten-Bildschirm, Bildindex und Bildansicht. Cursor (gelb) Menü Menü Scroll-Leiste Cursor (gelb) Ordnersymbol [Laufwerkslisten-Bildschirm] [Bildindex] Pfadinformation Laufwerks-Information/Datei-Information Bedienschaltflächen-Hilfe Menühilfe Steuerleiste * Die Bedienung für Standbilder unterscheidet sich von der für Filme.
  • Seite 97 4. Verwenden des Viewers Funktionen Name Beschreibung REFRESH Zeigt zusätzliche Medienserver in der Laufwerkslisten-Ansicht an. OPTIONEN Öffnet das OPTIONEN-Menü. SLIDE SETTING Stellt Einzelbilder (Dias) ein. (→ Seite 87) MOVIE SETTING Stellt Filmdateien ein. (→ Seite 88) AUTO PLAY SETTING Stellt Auto-Play ein. (→ Seite 88) SHARED FOLDER Stellt einen gemeinsamen Ordner ein.
  • Seite 98 4. Verwenden des Viewers • Bildindex-Bildschirm Zeigt eine Liste der Ordner, Vorschaubilder und Symbole auf dem Laufwerk an, das auf dem Laufwerksbildschirm ausgewählt wurde. Menübedienung • Mit der Taste ▼ oder ▲ bewegen Sie den Cursor nach oben oder unten. Wählen Sie den Menüpunkt aus und drücken Sie die ENTER-Taste, um das Menü...
  • Seite 99 4. Verwenden des Viewers • Bildansicht (Standbild/Film) Gibt eine Datei wieder, die aus einer Liste von Vorschaubildern oder Symbolen ausgewählt wurde. • Informationen zur Verwendung einer Microsoft PowerPoint- oder einer Adobe PDF-Datei finden Sie auf Seite 80. Bedienung der Steuerleiste •...
  • Seite 100 4. Verwenden des Viewers Funktionen der Film-Steuerleiste Name Beschreibung PREV Kehrt zum Anfang einer Filmdatei zurück. • Kehrt zum Anfang der vorherigen Filmdatei zurück, wenn diese Funktion unmittelbar nach dem Beginn der Wiedergabe ausgeführt wird. Führt etwa 7 Sekunden lang einen Schnellrücklauf einer Filmdatei aus. PLAY/PAUSE PLAY Spielt eine Filmdatei ab.

  • Seite 101: Einstellungen Der Viewer-Optionen

    4. Verwenden des Viewers Einstellungen der Viewer-Optionen • SLIDE SETTING Stellt Standbilder oder Dias ein. Name Optionen Beschreibung BILDSCHIRMGRÖßE BEST FIT Stellt das Bild in dessen Bildformat in der höchsten Auflösung dar, die der Projektor anzeigen kann. ACTUAL SIZE Zeigt das Bild in seiner tatsächlichen Größe an. PLAY MODE MANUELL Wählt manuelle Wiedergabe aus.
  • Seite 102 4. Verwenden des Viewers • MOVIE SETTING Stellt die Funktionen für eine Filmdatei ein. Name Optionen Beschreibung BILDSCHIRMGRÖßE BEST FIT Stellt das Bild in dessen Bildformat in der höchsten Auflösung dar, die der Projektor anzeigen kann. ACTUAL SIZE Zeigt das Bild in seiner tatsächlichen Größe an. REPEAT Schaltet die Wiederholfunktion ein oder aus.
  • Seite 103 4. Verwenden des Viewers • SORT SETTING Stellt die Reihenfolge für die Anzeige von Bildindex oder Einzelbildansicht ein. Name Optionen Beschreibung SORT NAME (ABC..) Zeigt die Dateien alphabetisch nach Namen sortiert in aufstei- gender Reihenfolge an. NAME (ZYX..) Zeigt die Dateien alphabetisch nach Namen sortiert in abstei- gender Reihenfolge an.

  • Seite 104: ❹ Daten Aus Einem Gemeinsamen Ordner Projizieren

    4. Verwenden des Viewers ❹ Daten aus einem gemeinsamen Ordner projizieren Gemeinsamer Ordner Drahtloses LAN Projektor Gemeinsamer Ordner Vorbereitung Für den Projektor: Verbinden Sie den Projektor mit dem Netzwerk. Für den Computer: Legen Sie die zu projizierenden Dateien in einen gemeinsamen Ordner und notieren Sie sich den Ordnerpfad.
  • Seite 105 4. Verwenden des Viewers 2. Zeigt das [OPTIONEN]-Menü an. Drücken Sie die Taste ▼, um das Symbol (OPTIONEN) auszuwählen und drücken Sie die ENTER-Taste. • Wenn das OPTIONEN-Menü angezeigt wird, wird die Laufwerksliste nicht angezeigt. 3. Anzeigen des Bildschirms [SHARED FOLDER SETTING]. Drücken Sie die Taste ▼, um das (SHARED FOLDER SETTING)-Symbol auszuwählen, und drücken Sie die ENTER-Taste.
  • Seite 106 4. Verwenden des Viewers 6. Die Einstellung verlassen. Drücken Sie die Taste ▼, um [OK] auszuwählen, und drücken Sie die ENTER-Taste. Das schließt den [SHARED FOLDER]-Bildschirm. • Falls eine Fehlermeldung erscheint, sind Ihre Einstellungen nicht korrekt. Versuchen Sie es erneut.

  • Seite 107: Den Gemeinsamen Ordner Vom Projektor Trennen

    4. Verwenden des Viewers Den gemeinsamen Ordner vom Projektor trennen • Deaktivieren Sie die Nummer eines gemeinsamen Ordners, den Sie trennen möchten Drücken Sie die Taste ▼, um [ENABLE] auszuwählen, und drücken Sie die ENTER-Taste, um sie zu löschen. HINWEIS: • Trennen Sie Ihr LAN-Kabel nicht, während eine PowerPoint- oder PDF-Datei angezeigt wird. Dadurch wird der Viewer funktions- unfähig.

  • Seite 108: ❺ Daten Vom Medienserver Projizieren

    4. Verwenden des Viewers ❺ Daten vom Medienserver projizieren Medienserver Drahtloses LAN Medienserver Projektor Medienserver Vorbereitung Für den Projektor: Verbinden Sie den Projektor mit dem Netzwerk. Für den Computer: Bereiten Sie die zu projizierenden Bild- oder Filmdateien vor und richten Sie „Medienfreigabe“ im Windows Media Player 11 oder Windows Media Player 12 ein.
  • Seite 109 4. Verwenden des Viewers 3. Markieren Sie das Kontrollkästchen „Medien freigeben“ und klicken Sie dann auf OK. Eine Liste der erreichbaren Geräte wird angezeigt. 4. Wählen Sie „PH1000 Series“ und dann „Erlauben“. Ein Häkchen wird dem „PH1000 Series“-Symbol hinzugefügt. • Der Name „PH1000 Series“ ist ein Projektorname, der unter [NETZWERKEINSTELLUNGEN] festgelegt wird. 5.

  • Seite 110: Medienfreigabe" Im Windows Media Player 12 Einrichten

    4. Verwenden des Viewers „Medienfreigabe“ im Windows Media Player 12 einrichten 1. Starten Sie den Windows Media Player 12. 2. Wählen Sie „Stream“ und wählen Sie anschließend „Geräten automatisch erlauben, meine Medien wieder- zugeben“. Das Fenster „Alle Mediengeräte zulassen“ wird angezeigt. 3.

  • Seite 111: Den Projektor Mit Dem Medienserver Verbinden

    4. Verwenden des Viewers Den Projektor mit dem Medienserver verbinden Drücken Sie die VIEWER-Taste auf der Fernbedienung. Der VIEWER startet. • Alternativ können Sie den VIEWER auch durch mehrmaliges Drücken der SOURCE-Taste am Projektorgehäuse starten (→ Seite 21) • Dies startet die Suche nach einem Computer mit im Netzwerk aktivierter „Medienfreigabe“ und fügt ihn zum „Me- dienserver“...

  • Seite 112: Den Projektor Vom Medienserver Trennen

    4. Verwenden des Viewers Den Projektor vom Medienserver trennen 1. Rufen Sie das Menü OPTIONS auf. Drücken Sie die Taste ▼, um [OPTIONS] auszuwählen, und drücken Sie die ENTER-Taste. 2. Rufen Sie den MEDIA SERVER-Einstellungsbildschirm auf. Drücken Sie die Taste ▼, um das MEDIA SERVER-Symbol auszuwählen, und drücken Sie die ENTER-Taste. 3.

  • Seite 113: ❻ Einschränkungen Bei Der Wiedergabe Von Dateien

    4. Verwenden des Viewers ❻ Einschränkungen bei der Wiedergabe von Dateien Der Viewer ermöglicht es, eine vereinfachte Anzeige einer PowerPoint- oder PDF-Datei wiederzugeben. Aufgrund der vereinfachten Anzeige kann sich die tatsächliche Ansicht jedoch von der in der Anwendung auf Ihrem Computer unterscheiden.

  • Seite 114: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs ❶ Verwenden der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbbildvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäu- HINWEIS: Die Befehle wie ENTER, EXIT, ▲▼, ◀▶ am unteren Bildrand zeigen die Schaltflächen an, die für die Bedienung zur Verfügung stehen.

  • Seite 115: ❷ Menü-Elemente

    5. Anwendung des Bildschirm-Menüs ❷ Menü-Elemente Reiter Schieberegler Volles Dreieck Verfügbare Tasten Quelle Menü-Modus Hervorhebung Optionsschaltfläche Drahtlos-Symbol ECO-Modus-Symbol Ausschalt-Timer – ver- Symbol „Große Höhe“ bleibende Zeit Thermometer-Symbol Bedienfeld-Sperrsymbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorhebung ���������������������Zeigt das ausgewählte Menü oder die ausgewählte Option an� Volles Dreieck ���������������������Zeigt an, dass weitere Auswahlmöglichkeiten verfügbar sind�...

  • Seite 116: ❸ Liste Der Menü-Optionen

    5. Anwendung des Bildschirm-Menüs ❸ Liste der Menü-Optionen • Grundmenüpunkte werden durch einen schattierten Bereich angezeigt. Je nach Eingangssignal stehen einige Menüpunkte nicht zur Verfügung. Menüpunkt Standard Optionen COMPUTER1 COMPUTER2 COMPUTER3 HDMI DisplayPort VIDEO QUELLE S-VIDEO VIEWER NETZWERK SLOT EINGABELISTE TESTMUSTER MODUS STANDARD...
  • Seite 117 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen SPEICHERN OBJEKTIVSPEI- EINST� VERS� CHER RESET HORIZONTAL TRAPEZ VERTIKAL ECKENKORREKTUR PIP/PBP MODUS BILD-IN-BILD BILD-IN-BILD, BILD FÜR BILD PIP/BILD FÜR BILD PIP POSITION UNTEN-RECHTS OBEN-LINKS, OBEN-RECHTS, UNTEN-LINKS, UNTEN-RECHTS PIP/PBP QUELLE INAKTIV INAKTIV, VIDEO, S-VIDEO INAKTIV, SCHWARZE TAFEL, GRAUE TAFEL, HELLGELB, HELLBLAU, WANDFARBE INAKTIV...
  • Seite 118 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen AUTO-EINSTELLUNG NORMAL INAKTIV, NORMAL, FEIN AUTO MODUS: AUTO, HOCH, GROSSE HÖHE GEBLÄSEMODUS EINSTELLUNG: BODEN, DECKE, VERTIKALE AUFNEIGUNG, VERTI- BODEN KALE SENKUNG RGB/KOMPONEN- SIGNALAUSWAHL(COMP3) RGB/KOMPONENTEN, VIDEO OPTIONEN(1) NAHTLOSE UMSCHALTUNG INAKTIV INAKTIV, AKTIV VIDEO AUTO AUTO, NTSC3�58, NTSC4�43, PAL, PAL-M, PAL-N, PAL60, SECAM FARBSYSTEM S-VIDEO...

  • Seite 119: ❹ Menü-Beschreibungen Und Funktionen [Quelle]

    Wählt ein Signal vom LAN-Anschluss (RJ-45) oder dem angeschlossenen USB-WLAN-Adapter aus (optional bei Modellen für Europa, Australien, Asien oder andere Länder außerhalb von Nord-Amerika). SLOT (Steckplatz für optionale Karte) Wählt das Signal von einer optionalen Steckkarte (SB-01HC oder andere Interface-Karten von NEC), wenn eine solche eingesteckt ist. EINGABELISTE Zeigt eine Liste der Signale an.

  • Seite 120: Verwenden Der Eingabeliste

    5. Anwendung des Bildschirm-Menüs Verwenden der Eingabeliste Wenn irgendwelche Quellen- oder Objektivspeicher-Einstellungen vorgenommen werden, werden diese Einstellungen automatisch in der Eingabeliste registriert. Die (Einstellungswerte der) registrierten Signale können aus der Eingabeliste geladen werden, wann immer es nötig ist. Es können jedoch nur bis zu 100 Muster in der Eingabeliste registriert werden. Wenn 100 Muster in der Eingabeliste registriert wurden, wird eine Fehlermeldung angezeigt und es können keine weiteren Muster registriert werden.
  • Seite 121 5. Anwendung des Bildschirm-Menüs Das aktuell projizierte Signal in der Eingabeliste eintragen [SPEICHERN] 1. Drücken Sie die Taste ▲ oder ▼, um eine beliebige Nummer auszuwählen. 2. Drücken Sie die Taste ◀ oder ▶, um [SPEICHERN] auszuwählen, und drücken Sie die ENTER-Taste. Ein Signal aus der Eingabeliste aufrufen [LADEN] Drücken Sie die Taste ▲...
  • Seite 122 5. Anwendung des Bildschirm-Menüs Ein Signal aus der Eingabeliste ausschneiden [AUSSCHNEIDEN] 1. Drücken Sie die Taste ▲ oder ▼, um ein Signal auszuwählen, das Sie löschen möchten. 2. Drücken Sie die Taste ◀, ▶, ▲, oder ▼, um [AUSSCHNEIDEN] auszuwählen, und drücken Sie die ENTER- Taste.

  • Seite 123: ❺ Menü-Beschreibungen Und Funktionen [Einst.]

    5. Anwendung des Bildschirm-Menüs ❺ Menü-Beschreibungen und Funktionen [EINST.] [BILD] [MODUS] Mit dieser Funktion können Sie festlegen, wie die Einstellungen für [DETAIL-EINSTELLUNG] der [VOREINSTELLUNG] für jeden Eingang gespeichert werden sollen. STANDARD ������������ Speichert die Einstellungen für jeden Punkt von [VOREINSTELLUNG] (Voreinstellung 1 bis 7)� PROFESSIONELL ���...
  • Seite 124 5. Anwendung des Bildschirm-Menüs [ALLGEMEINES] Speichern Ihrer benutzerdefinierten Einstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 7] speichern. Wählen Sie zuerst einen Basis-Voreinstellungsmodus aus [REFERENZ] aus und stellen Sie dann [GAMMAKORREK- TUR] und [FARBTEMPERATUR] ein. HELL�...

  • Seite 125: Anpassen Des Weißabgleichs [Weissabgleich]

    5. Anwendung des Bildschirm-Menüs Anpassen des Weißabgleichs [WEISSABGLEICH] Hiermit können Sie den Weißabgleich einstellen. Mit dem Kontrast für jede Farbe (RGB) wird die Weißstufe des Bild- schirms angepasst; mit der Helligkeit für jede Farbe (RGB) wird der Schwarzpegel des Bildschirms angepasst. [FARBSÄTTIGUNG] Korrigiert die Farbsättigung für alle Signale.

  • Seite 126: [Bild-Optionen]

    5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellen des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von TAKT und PHASE. TAKT ���������������������� Verwenden Sie diesen Punkt für die Feinabstimmung des Computerbildes oder zum Beseitigen von mögli- cherweise auftretenden Vertikalstreifen� Diese Funktion stellt die Taktfrequenzen ein, mit denen horizontale Streifen im Bild eliminiert werden�...

  • Seite 127: Anpassen Der Horizontal-/Vertikal-Position [Horizontal/Vertikal]

    5. Anwendung des Bildschirm-Menüs Anpassen der Horizontal-/Vertikal-Position [HORIZONTAL/VERTIKAL] Passt die Position des Bildes horizontal und vertikal an. - Während der Einstellung von [TAKT] und [PHASE] kann das Bild verzerrt werden. Hierbei handelt es sich nicht um eine Fehlfunktion. - Die Einstellungen für [TAKT], [PHASE], [HORIZONTAL] und [VERTIKAL] werden für das aktuelle Signal im Speicher abgelegt.

  • Seite 128: Für Computersignal

    5. Anwendung des Bildschirm-Menüs Bildseitenverhältnis [BILDFORMAT] auswählen Mit dieser Funktion können Sie das Vertikal:Horizontal-Bildseitenverhältnis des Bildschirms auswählen. Wählen Sie den Bildschirm-Typ (4:3-Bildschirm, 16:9-Bildschirm oder 16:10-Bildschirm) in der Bildschirm-Einstellung, bevor Sie das Bildseitenverhältnis einstellen. (→ Seite 124) Der Projektor identifiziert das eingehende Signal automatisch und stellt das optimale Bildseitenverhältnis ein. Für Computersignal Für Komponenten-/Video-/S-Video-Signale Wenn der Bildschirmtyp auf 4:3 eingestellt ist...
  • Seite 129 5. Anwendung des Bildschirm-Menüs NATÜRLICH Hat das eingehende Computersignal eine niedrigere oder höhere Auflösung als die native Auflösung des Projektors, zeigt der Projektor das aktuelle Bild in seiner echten Auflösung an. (→ Seite 2, 223) Hat das eingehende Computersignal eine höhere Auflösung als die native Auflösung des Projek- tors, zeigt der Projektor den Mittelteil eines Bildes an.

  • Seite 130: Verwenden Der Rauschunterdrückung [Rauschunterdrückung]

    5. Anwendung des Bildschirm-Menüs [VIDEO] Verwenden der Rauschunterdrückung [RAUSCHUNTERDRÜCKUNG] Mit dieser Funktion wird Videorauschen reduziert. WILLK� RAUSCHUNTERDR� ����� Reduziert flimmerndes, zufällig verteiltes Rauschen in einem Bild� MOS�-RAUSCHUNTERDR� �������� Reduziert Moskitorauschen, das während der DVD-Wiedergabe um die Ränder eines Bildes herum erscheint� BLOCK-RAUSCHUNTERDR�...

  • Seite 131: Verwendung Der Objektivspeicher-Funktion [Objektivspeicher]

    5. Anwendung des Bildschirm-Menüs * Das Computer- und Videosignal für COMPUTER 3 kann unter SIGNALAUSWAHL(COMP3) gewählt werden. RGB ����������������������� Schaltet auf den RGB-Eingang um� KOMPONENTEN ���� Schaltet auf den Komponentensignal-Eingang um� [VIDEO-LEVEL] Diese Funktion wählt die Videosignalstufe, wenn die HDMI- und DisplayPort-Eingangsanschlüsse des Projektors und ein externes Gerät angeschlossen sind.

  • Seite 132: ❻ Menü-Beschreibungen Und Funktionen [Einrichten]

    5. Anwendung des Bildschirm-Menüs ❻ Menü-Beschreibungen und Funktionen [EINRICHTEN] [GRUNDLEGENDES] Manuelle Korrektur der vertikalen Trapezverzerrung [TRAPEZ] Sie können die vertikale Verzerrung manuell korrigieren. (→ Seite 30) TIPP: Wenn diese Option hervorgehoben ist, wird durch Drücken der ENTER-Taste der Schieberegler für die Einstellung angezeigt. Auswählen des Eckenkorrektur-Modus [ECKENKORREKTUR] Mit dieser Option können Sie eine trapezförmige Verzerrung korrigieren. Das Auswählen dieses Menüpunktes zeigt den Eckenkorrektur-Einstellungsbildschirm an.
  • Seite 133 5. Anwendung des Bildschirm-Menüs QUELLE: Mit dieser Option können Sie ein Nebenbild-Signal auswählen. Folgende Optionen sind verfügbar: INAKTIV, VIDEO und S-VIDEO. Das Auswählen von [INAKTIV] bricht den PIP/BILD FÜR BILD-Modus ab und kehrt zum normalen Bildschirm zurück. Verwenden der Wandfarben-Korrektur [WANDFARBE] Diese Funktion ermöglicht eine schnelle, anpassungsfähige Farbkorrektur bei Verwendung eines Bildschirmmaterials, dessen Farbe nicht weiß...
  • Seite 134 5. Anwendung des Bildschirm-Menüs Auswahl der zu verwendenden Lampe [LAMPENAUSWAHL] Diese Funktion ermöglicht Ihnen auszuwählen, welche Lampe verwendet werden soll. HINWEIS: Diese Option wird im grundlegenden Menü nicht angezeigt. ZWEIFACH ������������� Wählen Sie diese Einstellung, um zwei Lampen gleichzeitig zu verwenden, wodurch die Helligkeit erhöht wird�...
  • Seite 135 5. Anwendung des Bildschirm-Menüs Einstellen des Tages für den Lampenwechsel [LAMPENTAUSCHTAG] Hiermit können Sie den Tag einstellen, an dem die Lampe gewechselt wird. Die folgenden Optionen stehen bereit: SO (Sonntag), MO (Montag), DI (Dienstag), MI (Mittwoch), DO (Donnerstag), FR (Freitag) und SA (Sonnabend). HINWEIS: • Diese Funktion steht nur zur Verfügung, wenn [1 WOCHE] unter [LAMPEN-INTERVALLMODUS] ausgewählt ist.

  • Seite 136: [Menü]

    5. Anwendung des Bildschirm-Menüs [MENÜ] Auswählen der Menü-Farbe [FARBAUSWAHL] Sie können zwischen zwei Optionen für die Menüfarbe wählen: FARBE und MONOCHROM. Ein-/Ausschalten der Quellenanzeige [QUELLENANZEIGE] Mit dieser Option wird die Anzeige von Eingangsquellen wie z. B. COMPUTER1, COMPUTER2, COMPUTER3, HDMI, DisplayPort, VIDEO, S-VIDEO, VIEWER, oder NETZWERK oben rechts auf der Leinwand ein- oder ausgeschaltet.

  • Seite 137: [Installation(1)]

    5. Anwendung des Bildschirm-Menüs Wenn [INAKTIV] für die [ECO-BETRIEBSART] ausgewählt wird Durch Drücken der ENTER-Taste wird der Bildschirm [ECO-BETRIEBSART] eingeblendet. (→ Seite 38) Drücken Sie die EXIT-Taste, um die Meldung zu schließen. Auswählen der Menü-Anzeigezeit [ANZEIGEZEIT] Über diese Option können Sie vorgeben, wie lange der Projektor nach der letzten Tastenbetätigung wartet, bis er das Menü...
  • Seite 138 5. Anwendung des Bildschirm-Menüs FRONTPROJEKTION DECKENRÜCKPROJEKTION RÜCKPROJEKTION DECKENFRONTPROJEKTION Auswählen von Bildseitenverhältnis und [BILDSCHIRM]-Position für den Bildschirm Bildschirmtyp Stellt das Bildseitenverhältnis des Projektionsbildschirms ein. 4:3-Bildschirm Für einen Bildschirm mit einem 4:3-Seitenverhältnis 16:9-Bildschirm Für einen Bildschirm mit einem 16:9-Seitenverhältnis 16:10-Bildschirm Für einen Bildschirm mit einem 16:10-Seitenverhältnis Anzeigeposition Passt die vertikale Position des Anzeigebereichs an, wenn der Bildschirmtyp auf 16:9 oder 16:10 eingestellt wird.

  • Seite 139: Verwenden Des Multi-Screen-Abgleichs [Multi-Screen-Abgleich]

    5. Anwendung des Bildschirm-Menüs Verwenden des Multi-Screen-Abgleichs [MULTI-SCREEN-ABGLEICH] Diese Funktion ermöglicht Ihnen, die Helligkeit von Bildern anzugleichen, die von verschiedenen Projektoren projiziert werden. Bevor Sie [MULTI-SCREEN-ABGLEICH] verwenden können, müssen Sie die Farben der Bilder angleichen, die von den verschiedenen Projektoren projiziert werden. MODUS ������������������...
  • Seite 140 5. Anwendung des Bildschirm-Menüs Verwendung der Referenz-Objektivspeicher-Funktion [OBJ.SPEICHER REF.] Diese Funktion erlaubt es, die mit den Tasten LENS SHIFT, ZOOM und FOCUS am Projektor oder auf der Fernbe- dienung angepassten Werte zu speichern, die für alle Eingangsquellen gemeinsam verwendet werden. Die in Ihrem Speicher gesicherten, angepassten Werte können als Referenz zu den aktuellen benutzt werden.

  • Seite 141: [Installation(2)]

    5. Anwendung des Bildschirm-Menüs [INSTALLATION(2)] Deaktivieren der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die Funktion BEDIENFELD-SPERRE ein oder aus. HINWEIS: • Diese Funktion BEDIENFELD-SPERRE hat keinen Einfluss auf die Fernbedienungsfunktionen. • Wenn das Bedienfeld gesperrt ist, kann die Einstellung auf [INAKTIV] geändert werden, indem die EXIT-Taste ca. 10 Sekunden lang gedrückt gehalten wird. TIPP: Wenn die [BEDIENFELD-SPERRE] aktiviert wurde, wird ein Bedienfeldsperren-Symbol [ ] unten rechts im Menü ange- zeigt. Aktivierung der Sicherheitsfunktion [SICHERHEIT] Durch diese Option wird die Funktion SICHERHEIT ein- oder ausgeschaltet. Wenn das richtige Schlüsselwort nicht eingegeben wird, ist der Projektor nicht in der Lage, ein Bild zu projizieren.
  • Seite 142 5. Anwendung des Bildschirm-Menüs STEUER-ID �������������������������Wählen Sie [INAKTIV], um die STEUER-ID-Einstellung abzuschalten und wählen Sie [AKTIV] um die STEUER-ID-Einstellung einzuschalten� HINWEIS: • Wird [AKTIV] für die [STEUER-ID] gewählt, kann der Projektor nicht mit einer Fernbedienung bedient werden, die die STEUER- ID-Funktion nicht unterstützt. (In diesem Fall können die Tasten auf dem Projektorgehäuse verwendet werden.) • Auch wenn [RESET] vom Menü aus durchgeführt wird, bleibt Ihre Einstellung unbeeinflusst. • Durch Gedrückthalten der ENTER-Taste auf dem Projektorgehäuse für 10 Sekunden, wird das Menü zur Aufhebung der Steuer-ID angezeigt. Zuweisen oder Ändern der Steuer-ID 1. Schalten Sie den Projektor ein. 2.

  • Seite 143: [Optionen(1)]

    5. Anwendung des Bildschirm-Menüs [OPTIONEN(1)] Auto-Einstellung [AUTO-EINSTELLUNG] einstellen Mit dieser Funktion wird die Auto-Einstellung so eingestellt, dass das Computersignal automatisch oder manuell in Bezug auf Rauschen und Stabilität angepasst werden kann. Sie können automatische Anpassungen auf zwei Arten vornehmen: [NORMAL] und [FEIN]. INAKTIV �����������������...
  • Seite 144 5. Anwendung des Bildschirm-Menüs HINWEIS: • Wenn [GROSSE HÖHE] für [GEBLÄSEMODUS] ausgewählt wurde, wird das Symbol am unteren Rand des Menüs eingeblendet. • Es wird empfohlen, den Hochgeschwindigkeitsmodus zu wählen, wenn Sie den Projektor über mehrere Tage ohne Unterbrechung verwenden möchten. • Stellen Sie den [GEBLÄSEMODUS] auf [GROSSE HÖHE], wenn Sie den Projektor in Höhenlagen von ca. 5500 Fuß/1600 Metern oder höher verwenden. • Wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß/1600 Metern oder höher ohne die Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet. Warten Sie in diesem Fall einige Minuten und schalten Sie den Projektor wieder ein. • Wenn Sie den Projektor in Höhenlagen unterhalb von ca. 5500 Fuß/1600 Metern mit der Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies zu einer Unterkühlung der Lampe führen und dadurch das Bild flimmern. Schalten Sie den [GEBLÄ- SEMODUS] auf [AUTO]. • Die Verwendung des Projektors bei Höhenlagen von ca. 5500 Fuß/1600 Metern oder höher kann die Lebensdauer der internen Komponenten, wie beispielsweise der Lampe, verkürzen. • Auch wenn [RESET] vom Menü aus durchgeführt wird, bleibt Ihre Einstellung unbeeinflusst. Auswählen des Signalformats [SIGNALAUSWAHL(COMP3)] Diese Funktion stellt das Eingangssignal ein, wenn ein Ausgabegerät an den COMPUTER3-Videoeingangsanschlüssen angeschlossen ist.

  • Seite 145: [Optionen(2)]

    5. Anwendung des Bildschirm-Menüs [OPTIONEN(2)] Auswählen des Stromsparmodus im [STANDBY-MODUS] Der Projektor verfügt über drei Standby-Modi: [NORMAL], [STROMSPAR] und [NETZWERK IM STANDBY]. Beim STROMSPAR-Modus wird der Projektor in einen energiesparenden Zustand versetzt, in dem weniger Strom als im NORMAL-Modus verbraucht wird. Ab Werk ist der Projektor auf den NORMAL-Modus voreingestellt. NORMAL �����������������������������POWER-Anzeige: Oranges Licht/STATUS-Anzeige: Grünes Licht STROMSPAR ����������������������POWER-Anzeige: Rotes Licht/STATUS-Anzeige: Aus Die folgenden Anschlüsse, Tasten oder Funktionen funktionieren in dieser Betriebsart nicht�...

  • Seite 146: Auswählen Der Standardquelle [Wahl Der Standardquelle]

    NETZWERK ������������ Zeigt die Daten an, die von dem am Projektor angeschlossenen Computer über den LAN-Anschluss (RJ-45) oder den angebrachten WLAN-Adapter (separat erhältlich) gesendet werden� SLOT ���������������������� Zeigt das Signal von einer optionalen Steckkarte an (SB-01HC oder andere optionale Karten von NEC), wenn eine solche eingesteckt ist�...

  • Seite 147: [Edge-Blending]

    5. Anwendung des Bildschirm-Menüs [EDGE-BLENDING] Diese Funktion regelt überlappende Bildränder, die von jedem Projektor projiziert werden, um die Multiscreenansicht zu vereinheitlichen. Schaltet die Edge-Blending-Funktion an oder aus. [MODUS] Wenn Sie [MODUS] anschalten, wird [OBEN], [UNTEN], [LINKS], [RECHTS] und [SCHWARZWERT] verfügbar ge- macht.

  • Seite 148: ❼ Menü-Beschreibungen Und Funktionen [Info.]

    5. Anwendung des Bildschirm-Menüs ❼ Menü-Beschreibungen und Funktionen [INFO.] Zeigt den Status des aktuellen Signals und der Lampenbenutzung an. Dieser Menüpunkt geht über neun Seiten. Folgende Informationen sind enthalten: TIPP: Wenn Sie die HELP-Taste auf der Fernbedienung drücken, werden die [INFO.] -Menüpunkte angezeigt. [VERWENDUNGSDAUER] [LAMPE 1 LEBENSDAUER] (%)* [LAMPE 2 LEBENSDAUER] (%)* [LAMPE 1 BETRIEBSSTD] (Std.) [LAMPE 2 BETRIEBSSTD] (Std.) [FILTERBETRIEBSSTUNDEN] (Std.) [CO2-REDUZIERUNG GESAMT] (kg-CO2)

  • Seite 149: [Quelle(1)]

    5. Anwendung des Bildschirm-Menüs [QUELLE(1)] EINGANGSANSCHLUSS AUFLÖSUNG HORIZONTALE FREQUENZ VERTIKALE FREQUENZ SYNCH.-TYP SYNCH.-POLARITÄT SCAN-TYP QUELLENBEZEICHNUNG EINGANGSNUMMER [QUELLE(2)] SIGNALTYP VIDEOTYP BIT-TIEFE VIDEO-LEVEL ÜBERTRAGUNGSRATE VERBINDUNGSWEG [VERKABELTES LAN] IP-ADRESSE SUBNET-MASKE GATEWAY MAC-ADRESSE...

  • Seite 150: [Drahtloses Lan(1)]

    5. Anwendung des Bildschirm-Menüs [DRAHTLOSES LAN(1)] IP-ADRESSE SUBNET-MASKE GATEWAY MAC-ADRESSE [DRAHTLOSES LAN(2)] SSID NETZWERKTYP WEP/WPA KANAL SIGNALPEGEL [VERSION(1)] FIRMWARE DATA FIRMWARE2...

  • Seite 151: [Version(2)]

    5. Anwendung des Bildschirm-Menüs [VERSION(2)] FIRMWARE3 [SONSTIGE] PROJEKTORNAME MODEL NO. SERIAL NUMBER LAN UNIT TYPE STEUER-ID (wenn [STEUER-ID] gesetzt ist)

  • Seite 152: ❽ Menü-Beschreibungen & Funktionen [Reset]

    5. Anwendung des Bildschirm-Menüs ❽ Menü-Beschreibungen & Funktionen [RESET] Rücksetzung auf die Werkseinstellungen [RESET] Die RESET-Funktion ermöglicht Ihnen die Rücksetzung der Anpassungen und Einstellungen für eine (alle) Quelle(n) auf die Werkseinstellungen, mit Ausnahme der folgenden Einstellungen: [AKTUELLES SIGNAL] Setzt die Anpassungen für das aktuelle Signal auf die Werte der Werksvoreinstellungen zurück. Die Punkte, die zurückgesetzt werden können, sind: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARB- TON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE] und [ÜBERTASTUNG].

  • Seite 153: Filter-Betriebsstundenzähler Löschen [Filterbetriebsstunden Löschen]

    5. Anwendung des Bildschirm-Menüs Filter-Betriebsstundenzähler löschen [FILTERBETRIEBSSTUNDEN LÖSCHEN] Setzt die Filternutzung auf Null zurück. Bei Auswahl dieser Option wird ein Untermenü zur Bestätigung angezeigt. Wählen Sie [JA] und drücken Sie die ENTER-Taste. Bei der Auslieferung ist werkseitig [INAKTIV] für [MELDUNG IM FILTER] ausgewählt. Wenn [INAKTIV] gewählt ist, brauchen Sie die Filterbetriebsstunden nicht zurückzusetzen.

  • Seite 154: ❾ Anwendungsmenü

    5. Anwendung des Bildschirm-Menüs ❾ Anwendungsmenü Wenn [NETZWERK] im [QUELLE]-Menü ausgewählt wird, wird das Anwendungsmenü [ANWENDUNGSMENÜ] angezeigt. Das Anwendungsmenü ermöglicht Ihnen, die Anwender-Dienstprogramme, Netzwerkeinstellungen (NETZWERKEIN- STELLUNGEN) und Werkzeuge (WERKZEUGE) einzurichten. Die Anwender-Dienstprogramme können von unserer Webseite heruntergeladen werden. Im [ADMINISTRATOR MODE] kann entweder das Menü [ERWEITERT] oder das Menü [GRUNDLEGENDES] aus- gewählt werden.

  • Seite 155: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs REMOTE DESKTOP CONNECTION Hier können Sie den Computernamen und Effekte für den Remote-Desktop eintragen. HINWEIS: • Um die Remote-Desktop-Verbindung einzurichten, ist eine USB-Tastatur erforderlich.

  • Seite 156: Netzwerkeinstellungen

    Sie das Dienstprogramm Image Express Utility verwenden und den PC und den Projektor über ein WLAN verbinden. Image Express Utility 2.0 und Image Express Utility 2 for Mac sind auf der mitgelieferten NEC Projektor CD-ROM enthalten. Um die Funktion [EINFACHER ANSCHLUSS] zu verwenden, wählen Sie [DRAHTLOSES LAN] → [PROFILES] →...
  • Seite 157 5. Anwendung des Bildschirm-Menüs VERKABELTES LAN oder DRAHTLOSES LAN (nur ERWEITERT-Menü) * Um die WLAN-Funktionen zu verwenden, schließen ein separat erhältliches WLAN-Gerät an den Projektor an. (→ Seite 174) PROFILES • Es können bis zu zwei Einstellungen für den LAN-Anschluss oder —...
  • Seite 158 5. Anwendung des Bildschirm-Menüs • Wenn Sie [WPS] wählen, wird das Netzwerk verbunden, indem die automatisch mit der WPS-Funktion gespeicherten Einstellungen verwendet werden. Das Auswählen von [WPS] ermöglicht dem Projektor den Zugriff auf das Netzwerk, indem die Einstellungen verwendet werden, die automatisch von der WPS-Funktion gespeichert wurden.
  • Seite 159 5. Anwendung des Bildschirm-Menüs SITE SURVEY Zeigt eine Liste der verfügbaren SSIDs für WLANs vor Ort an. — Wählen Sie eine SSID aus, auf die Sie Zugriff haben. Zum Auswählen einer SSID markieren Sie [SSID] und verwen- den Sie ▶, um [OK] auszuwählen und drücken Sie dann die ENTER-Taste.

  • Seite 160: Wenn [Wep(64Bit)] Oder [Wep(128Bit)] Für [Security Type] Ausgewählt Ist

    5. Anwendung des Bildschirm-Menüs KANAL Wählen Sie einen Kanal. Die verfügbaren Kanäle hängen vom — Land und der Region ab. Wenn Sie [INFRASTRUKTUR] aus- wählen, achten Sie darauf, dass sich der Projektor und Ihr Zu- gangspunkt auf demselben Kanal befinden; wenn Sie [AD HOC] auswählen, achten Sie darauf, dass sich der Projektor und Ihr Computer auf demselben Kanal befinden.

  • Seite 161: Einstellungsschritte

    5. Anwendung des Bildschirm-Menüs [AUTHENTICATION] (nur für WLAN erforderlich) Die Einstellung ist erforderlich für die Verwendung von WPA-EAP oder WPA2-EAP. Vorbereitungen vor der Einstellung Wählen Sie eine WLAN-konforme WPA-EAP- oder WPA2-EAP-Authentifizierung und installieren Sie ein digitales Zertifikat auf dem Projektor. 1.
  • Seite 162 5. Anwendung des Bildschirm-Menüs 4. Wählen Sie [SITE SURVEY] und drücken Sie die ENTER-Taste. Die „SSID“-Liste wird angezeigt. 5. Wählen Sie eine Verbindungs-SSID und anschließend [OK]. Drücken Sie zum Abschluss die ENTER-Taste. • Wählen Sie die SSID, für die WPA-PSK oder WPA2-PSK eingestellt ist. •...
  • Seite 163 5. Anwendung des Bildschirm-Menüs 11.Wählen Sie die Registerkarte [AUTHENTICATION]. Die Seite [AUTHENTICATION] wird angezeigt. Wählen Sie entweder [EAP-TLS] oder [PEAP-MSCHAPv2] für [EAP-TYP]. Die Einstellungspunkte variieren je nach dem EAP-Typ. Siehe untenstehende Tabelle. EAP-Typ Einstellungspunkt Hinweis EAP-TLS Benutzername Mindestens 1 Zeichen und höchstens 32 Zeichen lang Client-Zertifikat Datei im PKCS#12-Format...

  • Seite 164: Installieren Eines Digitalen Zertifikats

    5. Anwendung des Bildschirm-Menüs 13.Wählen Sie [CLIENT CERTIFICATE] und drücken Sie die ENTER-Taste. Eine Liste der Dateien (Bildindex-Ansicht) wird angezeigt. • Informationen zur Bedienung der Bildindex-Ansicht finden Sie unter „4.Verwenden des Viewers“ im „Benutzer- handbuch“ (PDF). • Um zur Seite [AUTHENTICATION] zurückzukehren, drücken Sie die EXIT-Taste. HINWEIS: Installieren eines digitalen Zertifikats Sie können jedes digitale Zertifikat (Client- und CA-Zertifikat) für [PROFILE 1 (oder 2)] Datei für Datei installieren.
  • Seite 165 5. Anwendung des Bildschirm-Menüs 17.Wählen Sie in der Bildindex-Ansicht ein digitales Zertifikat (Datei im DER-Format), das auf Ihrem USB- Speichergerät gespeichert ist, und drücken Sie die ENTER-Taste. • Wählen Sie hier Ihr Root-CA-Zertifikat. Das ausgewählte digitale Zertifikat wird auf dem Projektor installiert. 18.Wählen Sie nach Abschluss der erforderlichen Einstellungen [OK] und drücken Sie die ENTER-Taste.
  • Seite 166 5. Anwendung des Bildschirm-Menüs 15.Wenn Sie mit der Einstellung des Benutzernamens fertig sind, wählen Sie das [PASSWORT]-Feld und drücken die ENTER-Taste. Der Zeicheneingabebildschirm (Software-Tastatur) wird angezeigt. Legen Sie ein Passwort fest. • Das Passwort darf maximal 32 Zeichen lang sein. 16.
  • Seite 167 5. Anwendung des Bildschirm-Menüs 18.Wählen Sie nach Abschluss der erforderlichen Einstellungen [OK] und drücken Sie die ENTER-Taste. Die Ansicht kehrt zur [WIRELESS]-Seite zurück. 19.Wählen Sie [RECONNECT] und drücken Sie die ENTER-Taste. 20.Wählen Sie [OK] und drücken Sie die ENTER-Taste. Dies schließt die Einstellung [PEAP-MSCHAPv2] für [EAP TYPE] in [WPA-EAP] oder [WPA2-EAP] ab. TIPP: Das auf Ihrem Projektor installierte digitale Zertifikat löschen Folgen Sie den unten stehenden Schritten, um das auf dem Projektor installierte digitale Zertifikat zu löschen.

  • Seite 168: Network Information

    5. Anwendung des Bildschirm-Menüs Wenn der mit dem Projektor verbundene WLAN-Zugangspunkt WPS (Wi-Fi-geschütztes Setup TM) unterstützt, können Sie die PIN-Methode oder die Tastendruckmethode verwenden, um das WLAN für den Projektor einzurichten. PIN TYPE Legen Sie einen 4-ziffrigen oder 8-ziffrigen PIN-Code des WPS für Ihren Zugangspunkt fest, um die SSID-Sicherheit einzustellen.
  • Seite 169 5. Anwendung des Bildschirm-Menüs PROJEKTORNAME (nur Menü ERWEITERT) PROJEKTORNAME Legen Sie einen eindeutigen Projektornamen fest. Bis zu 16 alphanume- rische Zeichen und Symbole DOMAIN (nur Menü ERWEITERT) Stellen Sie einen Hostnamen und Domainnamen für den Projektor ein. HOST NAME Legen Sie einen Hostnamen für den Projektor fest. Bis zu 15 alphanume- rische Zeichen DOMAIN NAME...
  • Seite 170 Beispiel für eine Nachricht vom Projektor: Die Lampe und die Filter haben das Ende ihrer Nutzungsdauer erreicht. Tauschen Sie bitte die Lampe und die Filter aus. Projektorname: NEC Projector Lampe 1 Betriebsstunden: xxxx [H] Lampe 2 Betriebsstunden: xxxx [H] HOST NAME Geben Sie einen Hostnamen ein.
  • Seite 171 5. Anwendung des Bildschirm-Menüs NETWORK SERVICE (nur Menü ERWEITERT) HTTP SERVER Legen Sie ein Passwort für den HTTP-Server fest. Bis zu 10 alphanume- rische Zeichen PJLink Diese Option ermöglicht Ihnen, ein Passwort festzulegen, wenn Bis zu 32 alphanume- Sie die PJLink-Funktion verwenden. rische Zeichen HINWEIS: • Vergessen Sie Ihr Passwort nicht. Falls Sie Ihr Passwort vergessen...

  • Seite 172: Werkzeuge

    5. Anwendung des Bildschirm-Menüs WERKZEUGE ADMINISTRATOR MODE Diese Option ermöglicht Ihnen, den MENU MODE auszuwählen, Einstellungen zu speichern und ein Passwort für den Administrator-Modus festzulegen. MENU MODE Wählen Sie entweder das Menü [GRUNDLEGENDES] oder — [ERWEITERT]. (→ Seite 102) Wenn Sie hier ein Häkchen setzen, werden die Einstellungen Ihres Pro- NOT SAVE SETTING —...
  • Seite 173 5. Anwendung des Bildschirm-Menüs PROGRAM TIMER Diese Option schaltet den Projektor zu einer festgelegten Zeit ein/aus, ändert Videosignale und wählt den ECO-Modus automatisch. HINWEIS: • Vor der Benutzung des [PROGRAM TIMER] müssen Sie [DATE AND TIME] einstellen. (→ Seite 162) • Stellen Sie sicher, dass der Projektor sich im Standby-Zustand befindet und das Netzkabel angeschlossen ist. • Der Projektor verfügt über eine eingebaute Uhr. Die Uhr läuft noch etwa zwei Wochen lang weiter, nachdem die Hauptstromversor- gung ausgeschaltet wurde. Wenn der Projektor über zwei Wochen oder länger nicht mit Strom versorgt wird, bleibt die eingebaute Uhr stehen.
  • Seite 174 5. Anwendung des Bildschirm-Menüs ACTIVE ������������������ Setzen Sie ein Häkchen, um das Programm zu aktivieren� DAY ������������������������ Wählen Sie die Wochentage für den Programm-Timer� Um das Programm von Montag bis Freitag auszu- führen, wählen Sie [MON-FRI]� Um das Programm jeden Tag auszuführen, wählen Sie [EVERYDAY]� TIME ����������������������...
  • Seite 175 5. Anwendung des Bildschirm-Menüs Aktivieren des Programm-Timers 1. Wählen Sie [ENABLE] auf dem Bildschirm [PROGRAM TIMER] und drücken Sie die ENTER-Taste. Die Einstellung [ENABLE] wird aktiviert. 2. Wählen Sie [OK] und drücken Sie die ENTER-Taste. Der [PROGRAM TIMER]-Bildschirm wechselt zum [WERKZEUGE]-Bildschirm. HINWEIS: • Das Entfernen von [ENABLE] deaktiviert den Programm-Timer auch dann, wenn ein Programm auf dem Bildschirm [PROGRAM LIST] mit einem Häkchen markiert ist.
  • Seite 176 5. Anwendung des Bildschirm-Menüs DATE AND TIME Sie können die aktuelle Zeit, den Monat, das Datum und das Jahr einstellen. HINWEIS: Der Projektor verfügt über eine eingebaute Uhr. Die Uhr läuft noch etwa 2 Wochen lang weiter, nachdem die Hauptstrom- versorgung ausgeschaltet wurde.

  • Seite 177: Anschließen An Andere Geräte

    • Führen Sie diese Arbeitsschritte auf einer ebenen Oberfläche auf einem Stück Stoff o.Ä. durch, um zu verhindern, dass das Objektiv zerkratzt wird. • Wenn das Objektiv für längere Zeit nicht am Projektor angebracht wird, setzen Sie die Staubkappe auf den Projektor, damit kein Staub oder Schmutz in das Innere gelangt. • Falls Sie mehrere Projektoren besitzen, achten Sie auf Folgendes: - Die NP25FL-, NP26ZL-, NP27ZL-, NP28ZL- und NP29ZL-Linsen sind ausschließlich für diesen Projektor vorgesehen. Diese Linsen können nicht an anderen Projektoren montiert werden. - Die anderen optionalen NEC-Objektive sind für dieses Projektormodell nicht verwendbar. Bevor Sie eine Linse montieren • Bereiten Sie einen Kreuzschraubendreher vor (Kreuz- kopf). • Entfernen Sie die Staubschutzkappe vom Projektor. TIPP: • Der Projektor wird mit der Staubschutzkappe geliefert.

  • Seite 178: Installation Und Anschlüsse

    6. Installation und Anschlüsse (2)Stellen Sie sicher, dass der Linsen-Entriegelungshebel UNLOCK LOCK nach oben zeigt (RELEASE). (3)Stellen Sie sicher, dass der Sicherheitshebel sich in der RELEASE LENS LOCK unverschlossenen Position befindet (UNLOCK), um das Herausfallen der Linse zu vermeiden. 2. Entfernen Sie die Linsenkappe an der Rückseite der Linse.

  • Seite 179: Entfernen Des Objektivs

    6. Installation und Anschlüsse 6. Setzen Sie die Linsenummantelung zurück an die Linsenabdeckung auf. • Ziehen Sie zwei Schrauben fest, um die Linsenummantelung zu fixieren. HINWEIS: Führen Sie stets die [KALIBRIERUNG] nach der Installation oder dem Austausch der Linse durch. (→ Seite 18, 126) Entfernen des Objektivs Vor dem Entfernen des Objektivs: 1. Einschalten des Projektors. (→ Seite 17) 2.

  • Seite 180: ❷ Herstellen Der Verbindungen

    6. Installation und Anschlüsse ❷ Herstellen der Verbindungen Der Projektor kann mit dem Computer-Kabel, einem 5 x BNC-Kabel, HDMI-Kabel oder DisplayPort-Kabel an einen Computer angeschlossen werden. Bereiten Sie die im Handel erhältlichen Kabel für den Anschluss vor. Analoger RGB-Signalanschluss • Schließen Sie das Computer-Kabel an den 15-poligen Mini-D-Sub-Display-Ausgangsanschluss des Computers und den Video-Eingangsanschluss Computer 1 oder Computer 2 des Projektors an.

  • Seite 181: Digitaler Rgb-Signalanschluss

    HDMI IN HDMI HDMI DisplayPort IN DisplayPort DisplayPort HINWEIS: • Schalten Sie die Stromversorgung des Projektors und des Computers aus, bevor Sie den Anschluss herstellen. • Dieser Projektor unterstützt keine dekodierten Videoausgänge eines NEC-Videogeräts (Modell ISS-6020). • Wenn ein Videogerät über einen Abtastkonverter o.Ä. angeschlossen wird, wird die Anzeige während des schnellen Vor- und Rücklaufs möglicherweise nicht korrekt wiedergegeben. TIPP • Die Video-Eingangsanschlüsse Computer 1 und Computer 2 unterstützen Windows Plug & Play. Der Video-Eingangsanschluss Computer 3 unterstützt Windows Plug & Play nicht. • Um einen Macintosh-Computer anzuschließen ist u. U. ein im Handel erhältlicher Macintosh-Signaladapter erforderlich. Verwenden Sie ein im Handel erhältliches Mini-DisplayPort → DisplayPort Konverter-Kabel, um einen Macintosh-Computer, der mit einem Mini-DisplayPort ausgestattet ist, an den Projektor anzuschließen.

  • Seite 182: Vorsichtsmaßnahmen Beim Anschluss Eines Hdmi-Kabels

    6. Installation und Anschlüsse Vorsichtsmaßnahmen beim Anschluss eines HDMI-Kabels • Verwenden Sie ein zertifiziertes High-Speed-HDMI -Kabel oder ein High-Speed-HDMI -Kabel mit Ethernet. ® ® Vorsichtsmaßnahmen beim Anschluss eines DisplayPort-Kabels • Verwenden Sie ein zertifiziertes DisplayPort-Kabel. • Abhängig vom Computer kann es einige Zeit dauern, bis das Bild angezeigt wird. •...

  • Seite 183: Anschluss Eines Externen Monitors

    6. Installation und Anschlüsse Anschluss eines externen Monitors Computer-Kabel (VGA) (nicht im Lieferumfang enthalten) Computer-Kabel (VGA) (enthalten) Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen. HINWEIS: • Ein Reihenanschluss (Daisy Chain) ist nicht möglich.

  • Seite 184: Anschluss An Einen Dvd-Player Oder Andere Av-Geräte

    6. Installation und Anschlüsse Anschluss an einen DVD-Player oder andere AV-Geräte Anschluss an den Video-/S-Video-Eingang Adapter BNC (männlich) zu RCA (weiblich) (nicht enthal- ten) S-Videokabel (nicht im Liefer- umfang enthalten) Videokabel (nicht im Lieferum- fang enthalten) Audiogerät Audiokabel (nicht enthal- ten) •...

  • Seite 185: Anschluss An Den Komponenteneingang

    6. Installation und Anschlüsse Anschluss an den Komponenteneingang Adapter BNC (männlich) zu RCA (weiblich) (nicht enthalten) 15-polig - an - RCA (weiblich) × 3 Kabel-Adapter (ADP-CV1E) Komponenten-Video-RCA × 3 Kabel (nicht im Liefer- umfang enthalten) Audiogerät DVD-Player • Wählen Sie nach dem Einschalten des Projektors die Quellenbezeichnung des jeweiligen Eingangsanschlusses aus.

  • Seite 186: Anschließen An Den Hdmi-Eingang

    6. Installation und Anschlüsse Anschließen an den HDMI-Eingang Sie können den HDMI-Ausgang Ihres DVD-Players, Harddisk-Players, Blu-ray-Players oder Notebooks am HDMI IN- Anschluss Ihres Projektors anschließen. HINWEIS: Der HDMI IN-Anschluss unterstützt Plug & Play (DDC2B). HDMI-Kabel (nicht im Lieferumfang enthalten) Verwenden Sie ein High Speed HDMI -Kabel. ® Audiokabel (nicht enthalten) SOURCE-Taste am Projektorge- Eingangsanschluss Taste auf der Fernbedienung...

  • Seite 187: Anschluss An Ein Verkabeltes Lan

    6. Installation und Anschlüsse Anschluss an ein verkabeltes LAN Der Projektor ist standardmäßig mit einem LAN-Anschluss (RJ-45) ausgerüstet, über den mit einem LAN-Kabel eine Netzwerkverbindung hergestellt werden kann. Wenn Sie eine LAN-Verbindung verwenden möchten, müssen Sie das LAN im Projektormenü einrichten. Wählen Sie [ANWENDUNGSMENÜ] →...

  • Seite 188: Anschließen An Ein Wlan (Separat Erhältlich)

    6. Installation und Anschlüsse Anschließen an ein WLAN (separat erhältlich) Der separat erhältliche USB-WLAN-Adapter ermöglicht Ihnen, eine drahtlose LAN-Umgebung zu verwenden. Wenn der Projektor in einer drahtlosen LAN-Umgebung eingesetzt wird, müssen die Einstellung der IP-Adresse und andere Einstellungen am Projektor vorgenommen werden. Wichtig: •...
  • Seite 189 6. Installation und Anschlüsse 1. Drücken Sie die -Taste, um den Projektor in den Standby-Modus zu versetzen und schalten Sie dann den Hauptnetzschalter aus. 2. Entfernen Sie die Anschlussabdeckung. Lösen Sie die Sicherungsschraube an der Anschlussabdeckung. • Die Schraube lässt sich nicht vollständig entfernen. Abdeckung 3.

  • Seite 190: So Entfernen Sie Den Wlan-Adapter

    6. Installation und Anschlüsse So entfernen Sie den WLAN-Adapter 1. Drücken Sie die -Taste, um den Projektor in den Standby-Modus zu versetzen und schalten Sie dann den Hauptnetzschalter aus. 2. Entfernen Sie die Kappe der Diebstahlsicherung. Lösen Sie die Schraube und entfernen Sie die Kappe der Diebstahl- sicherung für den WLAN-Adapter.
  • Seite 191 6. Installation und Anschlüsse Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Infrastruktur) (→ Seite 145) PC mit integrierter WLAN- PC mit eingesetzter WLAN-Karte Funktion USB-WLAN-Adapter Drahtloser Zugangspunkt Verkabeltes LAN Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Ad Hoc) USB-WLAN-Adapter PC mit eingesetzter WLAN-Karte PC mit integrierter WLAN- Funktion Um die direkte Kommunikation (d.

  • Seite 192: Projektoren Stapeln

    6. Installation und Anschlüsse Projektoren stapeln Die Helligkeit eines projizierten Bildes kann verdoppelt werden, indem zwei Projektoren ohne zusätzliche Stützvorrichtungen übereinander gestapelt werden. Dies wird als „Stapelprojektion“ bezeichnet. VORSICHT: Zum Tragen des Projektors werden mindestens zwei Personen benötigt. Anderenfalls könnte der Projektor ins Taumeln geraten oder fallen, was zu Verletzungen führen kann.

  • Seite 193: Bezeichnungen Und Funktionen Der Stapelteile

    6. Installation und Anschlüsse Bezeichnungen und Funktionen der Stapelteile Sicherungsstift (mit Kabel) Nach dem Herausziehen der vier Sicherungsstifte setzen Sie alle Füße des oberen Projektors hier ein und anschließend stecken Sie die Sicherungsstifte vollständig ein, sodass die Füße sich nicht bewegen. Jeder Sicherungsstift kann von beiden Seiten eingesteckt werden.

  • Seite 194: Wartung

    7. Wartung In diesem Abschnitt werden die einfachen Wartungsprozeduren beschrieben, die Sie befolgen sollten, um die Filter, die Linse und das Gehäuse zu reinigen und die Lampe und die Filter auszutauschen. ❶ Reinigung der Filter Der Luftfilterschwamm sorgt dafür, dass Staub und Schmutz nicht in das Innere des Projektors gelangen und sollte daher häufig gereinigt werden.
  • Seite 195 7. Wartung 2. Entfernen Sie den Filter. Ziehen Sie den oberen Filterrand nach außen und entfernen Sie den Filter, indem Sie ihn nach oben herausziehen. Filter 3. Entfernen Sie den Staub im Filterinnern mit einem Staubsauger. Entfernen Sie den Staub im Akkordeonfilter. •...

  • Seite 196: Reinigung Des Filters An Der Vorderseite

    7. Wartung (2)Schieben Sie die Filterabdeckung nach rechts und ziehen Sie die beiden Knöpfe fest, indem Sie sie im Uhrzeigersinn drehen. HINWEIS: Stellen Sie sicher, dass beide Filter gereinigt sind (linke und Vorder- seite), um die Filterbetriebsstunden so genau wie möglich anzeigen zu können. Reinigung des Filters an der Vorderseite 1. Entfernen Sie die Filterabdeckung. (1)Lösen Sie die beiden Knöpfe, indem Sie sie gegen den Uhrzeigersinn drehen.
  • Seite 197 7. Wartung 4. Setzen Sie die Filter wieder ein. Stecken Sie den Filter so ein, dass die Markierung „↓ AIR FLOW ↓“ zum Projektor zeigt. (1)Setzen Sie den Filter in den Einlass ein. (2) Passen Sie den oberen Filterrand in den Einlass ein. Filter 5.

  • Seite 198: ❷ Reinigen Der Linse

    7. Wartung ❷ Reinigen der Linse • Schalten Sie den Projektor vor der Reinigung aus. • Benutzen Sie ein Gebläse oder Linsenreinigungspapier, um die Linse zu säubern, und achten Sie darauf, die Linse nicht zu zerkratzen oder anderweitig zu beschädigen. ❸...

  • Seite 199: ❹ Austausch Der Lampe Und Der Filter

    Birne der Lampe platzen und die Scherben werden eventuell im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran verletzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch. *HINWEIS: Diese Meldung wird unter den folgenden Umständen angezeigt: • für eine Minute, nachdem der Projektor eingeschaltet wurde,...
  • Seite 200 7. Wartung So tauschen Sie die Lampe aus: 1. Entfernen Sie die Lampenabdeckung. (1)Lösen Sie die zwei Lampenabdeckungsschrauben. • Die Lampenabdeckungsschrauben lassen sich nicht entfernen. (2)Ziehen Sie die Lampenabdeckung zu sich und entfernen Sie sie. 2. Entfernen des Lampengehäuses. (1)Lösen Sie die drei Befestigungsschrauben des Lampengehäuses, bis der Kreuzschlitzschraubendreher frei dreht.
  • Seite 201 7. Wartung 3. Installieren Sie ein neues Lampengehäuse. (1)Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. (2)Sichern Sie das Lampengehäuse mit den drei Schrauben. • Achten Sie darauf, dass die Schrauben fest angezogen werden. HINWEIS: • Achten Sie darauf, sowohl Lampe 1 als auch Lampe 2 zu installieren. Der Projektor lässt sich erst einschalten, wenn beide Lampen installiert wurden.

  • Seite 202: ❺ Austauschen Der Filter

    7. Wartung ❺ Austauschen der Filter Es wird empfohlen, die Filter aller 5.000 Stunden Betriebsdauer zu säubern und aller 10.000 Stunden Betriebsdauer zu ersetzen. Diese Stundenangaben können je nach der Einsatzumgebung variieren. Es gibt zwei Filter: Einen an der Vorderseite des Projektors und einen an der Seite. Es sind optionale Filter (zwei Filter) erhältlich.
  • Seite 203 7. Wartung 2. Entfernen Sie den Filter. Ziehen Sie den oberen Filterrand nach außen und entfernen Sie den Filter, indem Sie ihn nach oben herausziehen. Filter 3. Installieren Sie den neuen Filter. Stecken Sie den Filter so ein, dass die Markierung „↓ AIR FLOW ↓“...

  • Seite 204: Austausch Des Filters An Der Vorderseite

    7. Wartung Austausch des Filters an der Vorderseite 1. Entfernen Sie die Filterabdeckung. (1)Lösen Sie die beiden Knöpfe, indem Sie sie gegen den Uhrzeigersinn drehen. • Die Knöpfe lassen sich nicht herausziehen. • Falls es nicht möglich ist, die Knöpfe zu drehen, benutzen Sie einen Kreuzschraubendreher.
  • Seite 205 7. Wartung So setzen Sie die Lampenbetriebsstunden und die Filterbetriebsstunden zurück: 1. Stellen Sie den Projektor am Einsatzort auf. 2. Schließen Sie das Netzkabel an die Wandsteckdose an und schalten Sie den Projektor ein. 3. Setzen Sie die Lampenbetriebsstunden und die Filterbetriebsstunden zurück. 1.

  • Seite 206: Anwender-Dienstprogramme

    U. abgebrochen. • Zum Ausführen von Virtual Remote Tool oder PC Control Utility Pro 4 unter Windows XP Home Edition und Windows XP Profes- sional, wird „Microsoft .NET Framework Version 2.0 oder höher“ benötigt. Microsoft .NET Framework Version 2.0 oder höher ist auf der Homepage von Microsoft verfügbar. Laden Sie es herunter und installieren Sie es auf Ihrem Computer. 1. Verbinden Sie Ihren Computer mit dem Internet und besuchen Sie unsere Webseite (http://www.nec-display. com/dl/en/index.html). 2. Laden Sie die unterstützten Softwareprogramme unter „Download“ herunter und speichern Sie eine „.exe“- Datei auf Ihrem Computer.

  • Seite 207: Installation Für Macintosh-Software

    1. Legen Sie den Ordner „Image Express Utility 2“ im Papierkorb-Symbol ab. 2. Legen Sie die Konfigurationsdatei von „Image Express Utility 2“ im Papierkorb-Symbol ab. • Die Konfigurationsdatei von Image Express Utility 2 befindet sich unter „/Benutzer/Ihr Benutzername/Bibliothek/ Eigenschaften/jp.co.nec.nevt. ImageExpressUtility.plist“.

  • Seite 208: ❷ Bilder Oder Videos Mit Dem Projektor Über Eine Lan-Verbindung (Image Express Utility 2.0) Projizieren

    • Schnelle Bildübertragungen in höchster Qualität basierend auf NECs eigenem Kompressionsalgorith- Der hauseigene NEC Kompressionsalgorithmus ermöglicht es, Bilder in hoher Qualität mit hoher Geschwindigkeit über ein Netzwerk von Ihrem Computer an den Projektor zu senden. •...

  • Seite 209: Anschließen Des Projektors An Ein Lan

    8. Anwender-Dienstprogramme • Projizierte Bilder können auf einen Computer übertragen und gespeichert werden. Wenn der „Meeting Mode“ verwendet wird, können projizierte Bilder zu allen Computern der Teilnehmer (Atten- dants) eines „Meetings“ gesendet werden. Die empfangenen Bilder können auf Ihrem Computer mit angefügtem Memo (Textdaten) gespeichert werden.

  • Seite 210: Grundbedienung Von Image Express Utility 2.0

    1 Schalten Sie den Projektor ein, für den das LAN eingestellt wurde. 2 Klicken Sie unter Windows der Reihe nach auf [Start] → [Alle Programme] → [NEC Projector UserSupport- ware] → [Image Express Utility 2.0] → [Image Express Utility 2.0].
  • Seite 211 8. Anwender-Dienstprogramme 4 Markieren ( ) Sie den Projektor, der verbunden werden soll und klicken Sie auf [Connect]. Wenn der Name des Projektors, der verbunden werden soll, nicht auf der Liste steht oder wenn er ausgeblendet ist, klicken Sie auf [Update]. Klick Klick Der Bildschirm Ihres Computers wird vom Projektor projiziert.
  • Seite 212 8. Anwender-Dienstprogramme • Stoppen oder Fortsetzen der Übertragung von Bildern Die Übertragung des Computerbildschirms zum Projektor kann vorübergehend gestoppt und anschließend fortgesetzt werden. 1 Klicken Sie auf das Projektorsymbol ( ) in der Windows-Taskleiste. Ein Pop-up-Menü wird eingeblendet. 2 Klicken Sie auf [Stop Sending]. →...
  • Seite 213 8. Anwender-Dienstprogramme Konferenzen halten • Konferenzen halten 1 Befolgen Sie die Schritte 1 bis 4 in „Projektor anschließen“ unter „Bilder zum Projektor senden“ (→ Seite 196). Der Bildschirm Ihres Computers wird vom Projektor projiziert. • Den Teilnehmern der Konferenz eine Datei offenlegen. HINWEIS: Um den Teilnehmern eine Datei offenzulegen, kann die Auswahl nur in Ordnereinheiten vorgenommen werden.
  • Seite 214 An einer Konferenz teilnehmen • An Konferenzen teilnehmen 1 Klicken Sie unter Windows der Reihe nach auf [Start] → [Alle Programme] → [NEC Projector UserSupport- ware] → [Image Express Utility 2.0] → [Image Express Utility 2.0]. Das Fenster „Selection Of Network Connections“ wird eingeblendet.
  • Seite 215 8. Anwender-Dienstprogramme 3 Klicken Sie auf den Namen eines Meetings, um teilzunehmen und klicken Sie auf [Connect]. Klick Der Computer wird mit dem ausgewählten Meeting verbunden und das Teilnehmerfenster wird eingeblendet. Wenn der Präsentator „Send to PC And Projector“ auswählt, wird das vom Projektor projizierte Bild im Teilnehmer- fenster angezeigt.
  • Seite 216 8. Anwender-Dienstprogramme • Speichern empfangener Bilder 1 Klicken Sie im Teilnehmerfenster auf [Memo]. Es wird ein Memo-Bereich angezeigt. Klick Memo-Bereich Klick 2 Klicken Sie im Teilnehmerfenster auf [Save Image]. Das im Teilnehmerfenster angezeigte Bild wird gespeichert. • Das gespeicherte Bild wird der Memoliste hinzugefügt und es wird ein Miniaturbild angezeigt. •...
  • Seite 217 8. Anwender-Dienstprogramme • Herunterladen einer offengelegten Datei 1 Klicken Sie im Teilnehmerfenster auf [File Transfer]. Das Fenster „File Transfer“ wird geöffnet. Klick 2 Wählen Sie eine Datei zum Herunterladen aus und klicken Sie auf [Download]. Das Herunterladen beginnt. Der Fortschritt des Herunterladens wird unten links im Fenster angezeigt. 3 Wenn das Herunterladen abgeschlossen ist, klicken Sie im Fenster „File Transfer“...
  • Seite 218 8. Anwender-Dienstprogramme • Präsentator wechseln Es können drei Einstellungsarten vorgenommen werden, um den Präsentator zu wechseln: „Not Approved“, „Appro- ved“, und „Changing Prohibited“ (diese können nur vom Präsentator ausgewählt werden). Im folgenden Beispiel ist „Not Approved“ ausgewählt. • Klicken Sie im Teilnehmerfenster auf [Become A Presenter]. Sie wechseln vom Teilnehmer zum Präsentator.

  • Seite 219: ❸ Den Projektor Über Ein Lan Steuern (Pc Control Utility Pro 4)

    LAN“ (→ Seite 173), „Anschluss an ein drahtloses LAN (separat erhältlich)“ (→ Seite 174) und „9 Anwendungsmenüs - NETZWERKEINSTELLUNGEN“ (→ Seite 142) Starten Sie PC Control Utility Pro 4 Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „PC Control Utility Pro 4“ → „PC Control Utility Pro 4“. HINWEIS: • Damit die Planer-Funktion von PC Control Utility Pro 4 funktioniert, muss Ihr Computer angeschaltet sein und darf sich nicht im...

  • Seite 220: ❹ Projektion Ihres Mac-Bildschirmbildes Mit Dem Projektor Über Ein Lan (Image Express Utility 2 For Mac)

    8. Anwender-Dienstprogramme ❹ Projektion Ihres Mac-Bildschirmbildes mit dem Projektor über ein LAN (Image Express Utility 2 for Mac) Mit Image Express Utility 2 for Mac können Sie das Bildschirmbild vom Mac über ein Netzwerk (verkabeltes oder drahtloses LAN) an den Projektor senden. Image Express Utility 2 for Mac läuft auf Mac OS X 10.2.8 oder neuer.

  • Seite 221: Image Express Utility 2 Verwenden

    8. Anwender-Dienstprogramme Image Express Utility 2 verwenden Anschluss an einen Projektor 1 Bestätigen Sie, dass der Projektor eingeschaltet wurde. 2 Klicken Sie auf den AirPort-Status ( ) in der Macintosh-Menüleiste, und klicken Sie anschließend auf „AirPort einschalten“. Der AirPort-Status ändert sich zu „ “...
  • Seite 222 8. Anwender-Dienstprogramme 3 Doppelklicken Sie auf das Symbol „Image Express Utility 2“ im Ordner „Image Express Utility 2“. • Beim ersten Start wird das Fenster „License Agreement“ eingeblendet. Lesen Sie sich die im Bildschirm eingeblendete Vereinbarung sorgfältig durch, und klicken Sie auf „I accept the terms in the license agreement“...
  • Seite 223 8. Anwender-Dienstprogramme Stoppen/Neustart der Bildübertragung • Stoppen der Bildübertragung 1 Klicken Sie auf [Tools] in der Menüleiste und klicken Sie auf [Stop Sending]. Die Bildübertragung ist vorübergehend gestoppt. • Neustart der Bildübertragung 1 Klicken Sie auf [Tools] in der Menüleiste und klicken Sie auf [Start Sending]. Die Bildübertragung wird erneut gestartet.

  • Seite 224: ❺ Bedienen Des Projektors Über Das Lan (Virtual Remote Tool)

    - Dateiformat: JPEG • Die Logodaten, die mit dem Virtual Remote Tool zum Projektor gesendet werden, werden in der Bildschirmmitte angezeigt. Das Randfeld wird schwarz ausgemalt. • Wenn Sie den Hintergrund vom standardmäßigen „NEC-Logo“ zu einer anderen Auswahl geändert haben, können Sie das „NEC-Logo“ nicht wieder einstellen, selbst dann nicht, wenn Sie die [RESET]-Funktion verwenden. Um das standardmäßige „NEC-Logo“ wieder als Hintergrund einzustellen, müssen Sie es als Hintergrundlogo auswählen, indem Sie die Bilddatei (\Logo\ NEC_logo_black_WUXGA.jpg) auf der beiliegenden NEC Projektor CD-ROM verwenden.

  • Seite 225: Starten Sie Über Das Startmenü

    Windows Desktop. Starten Sie über das Startmenü • Klicken Sie auf [Start] → [Alle Programme] oder [Programme] → [NEC Projector User Supportware] → [Virtual Remote Tool] → [Virtual Remote Tool]. Wenn das Virtual Remote Tool zum ersten Mal startet, wird das „Easy Setup“-Fenster eingeblendet.
  • Seite 226 Der Hilfebildschirm wird angezeigt. • Die Hilfedatei mithilfe des Startmenüs einblenden. 1. Klicken Sie „Start“ an. „All Programs“ oder „Programs“. „NEC Projector User Supportware“. „Virtual Re- mote Tool“. Und anschließend „Virtual Remote Tool Help“, in dieser Reihenfolge. Der Hilfebildschirm wird angezeigt.

  • Seite 227: ❻ Umwandlung Von Powerpoint-Dateien In Dias (Viewer Ppt Converter 3.0)

    Speicher 1. Schließen Sie den USB-Speicher an den USB-Anschluss des Computers an. 2. Klicken Sie in Windows auf „Start“ → „Alle Programme“ → „NEC Projector UserSupportware“ → „Viewer PPT Converter 3.0“ → „Viewer PPT Converter 3.0“. Viewer PPT Converter 3.0 startet.
  • Seite 228 8. Anwender-Dienstprogramme 5. Wählen Sie den USB-Speicher unter „Card Drive“ aus und geben Sie eine Bezeichnung unter „Index name“ ein. Der Indexname darf maximal acht alphanumerische Zeichen lang sein. 2-Byte-Zeichen und überlange Dateinamen können nicht verwendet werden. 6. Klicken Sie auf „Export“. Es wird eine Bestätigungsmeldung angezeigt.

  • Seite 229: Anhang

    9. Anhang ❶ Projektionsentfernung und Bildschirmgröße Es können fünf separate Linsen mit Bajonett-Anschluss mit diesem Projektor verwendet werden. Lesen Sie dazu die Informationen auf dieser Seite und verwenden Sie ein Objektiv, das für die Installationsumgebung (Bildschirmgröße und Projektionsentfernung) geeignet ist. Anweisungen zur Montage des Objektivs finden Sie auf Seite 163. Jeder Wert in der unten stehenden Tabelle bezieht sich auf die Projektionsdistanz zwischen der Linsenoberfläche und dem Bildschirm.

  • Seite 230: Projektionsreichweite Für Verschiedene Objektive

    9. Anhang Projektionsreichweite für verschiedene Objektive NP25FL : 1,1–3,2 m 100-500" 80-200" 100-500" 100-500" 100-500" NP26ZL : 2,8–24,0 m NP27ZL : 4,0–24,0 m NP28ZL : 9,0–45,0 m NP29ZL : 12,0–80,0 m...

  • Seite 231: Tabellen Der Bildschirmgrößen Und Abmessungen

    9. Anhang Tabellen der Bildschirmgrößen und Abmessungen Größe (Zoll) Bildschirmbreite Bildschirmhöhe (Zoll) (cm) (Zoll) (cm) Bildschirm- 16:10-Bildschirmgröße 42,4 107,7 26,5 67,3 höhe (diagonal) 50,9 129,2 31,8 80,8 67,8 172,3 42,4 107,7 84,8 215,4 53,0 134,6 101,8 258,5 63,6 161,5 127,2 323,1 79,5 201,9...

  • Seite 232: Linsenversatz-Bereich

    9. Anhang Linsenversatz-Bereich Dieser Projektor ist mit einer Linsenversatz-Funktion ausgestattet, um die Position des projizierten Bildes mithilfe der LENS SHIFT-Tasten ▼▲◀▶ anzupassen. Die Linse kann innerhalb des unten aufgeführten Bereichs versetzt werden. Beschreibung der Symbole: V bedeutet „vertikal“ (Höhe des projizierten Bildes), H bedeutet „horizontal“ (Breite des projizierten Bildes).

  • Seite 233: ❷ Installation Einer Optionalen Steckkarte (Separat Erhältlich)

    9. Anhang ❷ Installation einer optionalen Steckkarte (separat erhältlich) VORSICHT Bevor Sie eine optionale Steckkarte anbringen oder entfernen, schalten Sie den Projektor unbedingt aus, warten Sie bis die Kühllüfter anhalten und schalten Sie den Hauptnetzschalter aus. Benötigtes Werkzeug: Kreuzschlitzschraubenzieher In diesem Beispiel wird die Karte SB-01HC verwendet. 1.
  • Seite 234 9. Anhang 4. Ziehen Sie die zwei Schrauben auf beiden Seiten des Steckplatzes fest. • Achten Sie darauf, dass die Schrauben fest angezogen werden. Dadurch ist die Installation der optionalen Steckkarte abgeschlossen. Informationen zur Quellenauswahl finden Sie im Benutzerhandbuch der Steckkarte. HINWEIS: • Wenn Sie eine optionale Steckkarte verwenden, laufen die Kühllüfter abhängig von der verwendeten Karte möglicherweise auch im Standby-Modus, um die Kühlung zu gewährleisten. Außerdem kann auch die Geschwindigkeit der Kühllüfter erhöht werden,...

  • Seite 235: ❸ Liste Kompatibler Eingangssignale

    9. Anhang ❸ Liste kompatibler Eingangssignale Analog-RGB Signal Auflösung (Punkte) Bildseitenver- Bildwiederholfrequenz (Hz) hältnis 640 × 480 4 : 3 60/72/75/85/iMac SVGA 800 × 600 4 : 3 56/60/72/75/85/iMac 1024 × 768 4 : 3 60/70/75/85/iMac XGA+ 1152 × 864 4 : 3 60/70/75/85 WXGA...
  • Seite 236 9. Anhang DisplayPort Signal Auflösung (Punkte) Bildseitenver- Bildwiederholfrequenz (Hz) hältnis 640 × 480 4 : 3 SVGA 800 × 600 4 : 3 1024 × 768 4 : 3 1280 × 720 16 : 9 WXGA 1280 × 768 15 : 9 1280 ×...

  • Seite 237: ❹ Technische Daten

    9. Anhang ❹ Technische Daten Dieser Abschnitt enthält technische Informationen zur Leistung des Projektors. Optisch Modellname PH1000U Projektionssystem DMD™ 0,96" × 3 (Format 16:10) Auflösung* 1920 × 1200 Pixel (WUXGA) Linse Verschiedene Varianten (Siehe Seite 225) NP25FL NP26ZL NP27ZL NP28ZL...

  • Seite 238: Mechanisch

    9. Anhang Modellname PH1000U Energiever- ECO-BETRIEBSART Zwei Lampen: 1100W (100V)/1050W(240V) brauch INAKTIV Einzelne Lampe: 600W (100V)/580W(240V) ECO-BETRIEBSART Zwei Lampen: 880W (100V)/840W(240V) AKTIV Einzelne Lampe: 500W (100V)/490W(240V) STANDBY (NORMAL) 90W NETZWERK IM STANDBY STANDBY (STROMS- 0,5W PAR) *4 HDMI (Deep Color, Lip Sync)/DisplayPort mit HDCP ®...

  • Seite 239: Optionale Objektive

    9. Anhang Optionale Objektive NP25FL Manueller Fokus Projektionsverhältnis 0,67:1; F 2,5; f=14,6 mm Bildgröße (Diagonale): 80 - 200 Zoll / 2,03 – 5,08 m Projektionsdistanz (Min.- Max.): 1,1 – 3,2 m NP26ZL Motorisierter Zoom und Fokus Projektionsverhältnis 1,39-1,87:1; F 2,5; f=28,9-38,9 mm Bildgröße (Diagonale): 100 - 500 Zoll / 2,54 –...

  • Seite 240: ❺ Gehäuseabmessungen

    9. Anhang ❺ Gehäuseabmessungen Einheit: mm (Zoll) 700 (27,6) 558 (22) Linsenmitte 119,9 (4,7) 480 (18,9) 628 (24,7) Linsenmitte...

  • Seite 241: ❻ Pinbelegung Des D-Sub Computer-Eingangsanschlusses

    9. Anhang ❻ Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses 15-poliger Mini D-Sub-Anschluss Stift-Nr. RGB-Signal (Analog) YCbCr-Signal 11 12 13 14 15 Grün oder Synch-auf-Grün Blau Masse Masse Signalpegel Rot Masse Cr Masse Videosignal: 0,7 Vp-p (Analog) Grün Masse Y Masse Synch.-Signal: TTL-Stufe Blau Masse Cb Masse Nicht belegt...

  • Seite 242: ❼ Fehlersuche

    Mal) ckung richtig. (→ Seite 187) Rot (Zyklen von 4) Lüfterstörung Der Kühlerlüfter dreht sich nicht mehr. Wenden Sie sich für eine Repa- ratur an ein NEC-Kundendienstzentrum. Blinkt Orange Netzwerkkonflikt Es ist nicht möglich, den im Projektor integrierten LAN-Anschluss und den WLAN-Adapter gleichzeitig mit demselben Netzwerk zu verbin- den.

  • Seite 243: Wenn Der Temperaturschutz Aktiviert Ist

    Sie den Projektor an einen kühlen Platz. Wenn die TEMP.-Anzeige noch immer blinkt, wenn der Projektor bei geeigneten Betriebstemperaturen verwendet wird, wenden Sie sich an ein NEC-Kundendienstzentrum. Orange Aufwärmen Die aktuelle Umgebungstemperatur ist niedriger als die Min- destbetriebstemperatur des Projektors (0°C).

  • Seite 244: Häufige Störungen & Lösungen

    9. Anhang Häufige Störungen & Lösungen (→ „Netz-/Status-/Lampen-Anzeige“ auf Seite 228.) Störung Überprüfen Sie diese Punkte Schaltet sich nicht ein • Stellen Sie sicher, dass das Netzkabel eingesteckt und der Netzschalter am Projektorgehäuse oder auf der Fern- oder aus bedienung eingeschaltet ist� (→ Seiten 14, 17, 18) • Stellen Sie sicher, dass die Lampenabdeckung richtig aufgesetzt ist. (→ Seite 187) • Überprüfen Sie, ob der Projektor überhitzt ist. Wenn die Belüftung um den Projektor herum nicht ausreichend ist, oder wenn der Raum, in dem die Präsentation ausgeführt wird, besonders warm ist, stellen Sie den Projektor an einem kühleren Ort auf�...
  • Seite 245 9. Anhang Das Bild ist verschwom- • Stellen Sie die Bildschärfe ein. (→ Seite 28) • Positionieren Sie den Projektor neu, um dessen Winkel zum Bildschirm zu verbessern. (→ Seite 23) • Stellen Sie sicher, dass die Entfernung zwischen Projektor und Projektionsschirm innerhalb des Einstellungsbe- reiches der Linse liegt� (→ Seite 215) • Wurde die Linse um einen Betrag versetzt, der den garantierten Bereich überschreitet? (→ Seite 218) • Ist die Linse vollständig eingesteckt? (→ Seite 163) • Kondensation kann sich auf der Linse bilden, wenn ein kalter Projektor in einen warmen Raum gebracht und eingeschaltet wird� Lassen Sie den Projektor in einem solchen Fall so lange stehen, bis sich die Kondensation auf der Linse verflüchtigt hat�...

  • Seite 246: Kein Bild, Oder Das Bild Wird Nicht Richtig Angezeigt

    Anzeige durch eine Funktionstasten-Kombination aktiviert/deaktiviert. Normalerweise wird die externe Anzeige mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten der externen Anzeige zu schalten.

  • Seite 247: ❽ Pc-Steuercodes Und Kabelanschlüsse

    9. Anhang ❽ PC-Steuercodes und Kabelanschlüsse PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT COMPUTER 1 INPUT SELECT COMPUTER 2 INPUT SELECT COMPUTER 3 INPUT SELECT HDMI INPUT SELECT DisplayPort INPUT SELECT VIDEO INPUT SELECT S-VIDEO INPUT SELECT VIEWER INPUT SELECT NETWORK PICTURE MUTE ON PICTURE MUTE OFF...

  • Seite 248: ❾ Checkliste Für Die Fehlersuche

    9. Anhang ❾ Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel „Fehlersuche“ in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihrer Störung. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.

  • Seite 249: Aufstellungsumgebung

    Hersteller: Anzeige blinkt ] Wiederholungen Modellnummer: Modellnummer des Fernbedienungsgerätes: Notebook / Tischgerät  Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Videogerät Videorekorder, DVD-Player, Videokamera, Videospiel oder Signalkabel Sonstiges NEC-Norm oder Kabel von einem anderen Hersteller? Hersteller: Modellnummer: Länge: Zoll/m Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer: Adapter Modellnummer:...

  • Seite 250: ❿ Lassen Sie Ihren Projektor Registrieren! (Für Einwohner In Den Usa, Kanada Und Mexiko)

    Sie Ihr komplettes Formular online ab. Bei Empfang werden wir Ihnen einen Bestätigungsbrief mit allen Details, die Sie benötigen, um die schnelle und zuverlässige Garantie und die Serviceprogramme vom Marktführer NEC Display Solutions of America, Inc. nutzen zu können, zusenden.
  • Seite 251 © NEC Display Solutions, Ltd. 2011–2015 7N951667...

Diese Anleitung auch für:

Px750ugPx700wgPx800xg

Inhaltsverzeichnis
