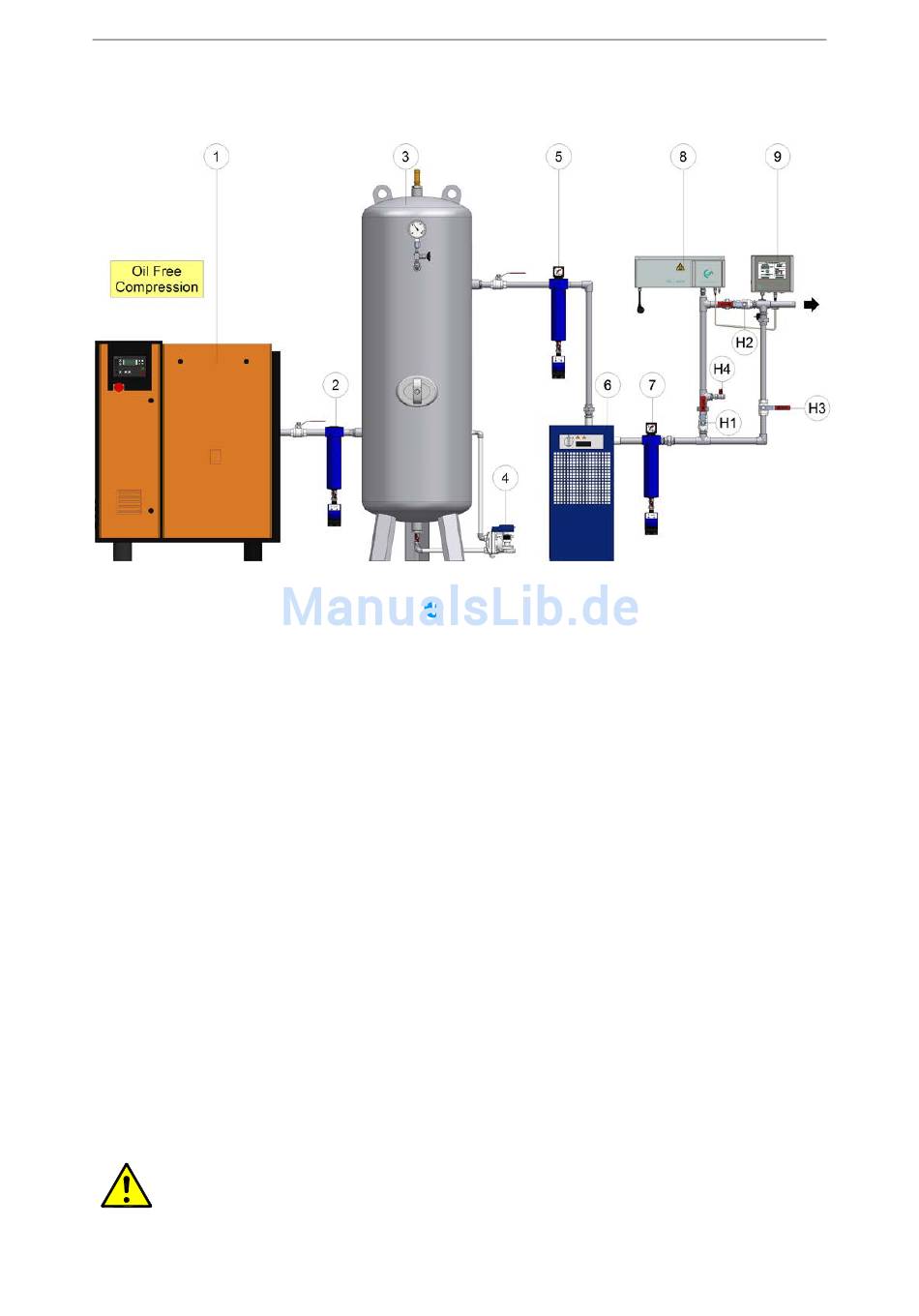

10.4 Installationsdiagramm OIL CHECK mit ölfrei verdichtendem Kompressor
1
Kompressor ölfrei verdichtend
2
Zyklonabscheider mit BEKOMAT
3
Druckluftkessel
4
BEKOMAT zur Kesselentwässerung
5
Universalfilter (G) mit BEKOMAT
6
Mindestanforderung: Kältetrockner
7
Superfeinfilter (S) mit BEKOMAT
8
Sensoreinheit OIL CHECK
9
Auswerteelektronik mit Bedienoberfläche (Display) OIL CHECK
H1/H2
Absperrventile der Messstrecke
H3
Absperrventil des Bypasses
H4
Entlüftungsventil der Messstrecke
Die dargestellte Installation zeigt die Minimalanforderung des OIL CHECK in Kombination mit einem
ölfrei
verdichtenden Kompressor. Andere Installationsarten (solange Sie die definierten
Betriebsbedingungen sichern) sind möglich.
Für Wartungsarbeiten wird empfohlen, einen Bypass über dem OIL CHECK zu installieren, so wie dies
generell für alle zu wartenden Komponenten in Druckluftanlagen gilt.
Beachten Sie bitte, dass dieser Bypass ebenfalls öl- und fettfrei sein muss!
VORSICHT!
Verschmutzte Eingangsluft – schlechtere Betriebsbedingungen!
Bei dem Einsatz des OIL CHECK unter schlechteren Betriebsbedingungen, kann das OIL
CHECK verschmutzt, beschädigt oder zerstört werden!
24
OIL CHECK
