Installation
Montage der Auswerteelektronik (Schritt 15 – 19)
32
15. Bestimmen Sie den Montageort
der
Auswerteelektronik
beachten
Sie
verfügbare
Länge
Signalkabels.
16. Die Standardlänge ist 5 m.

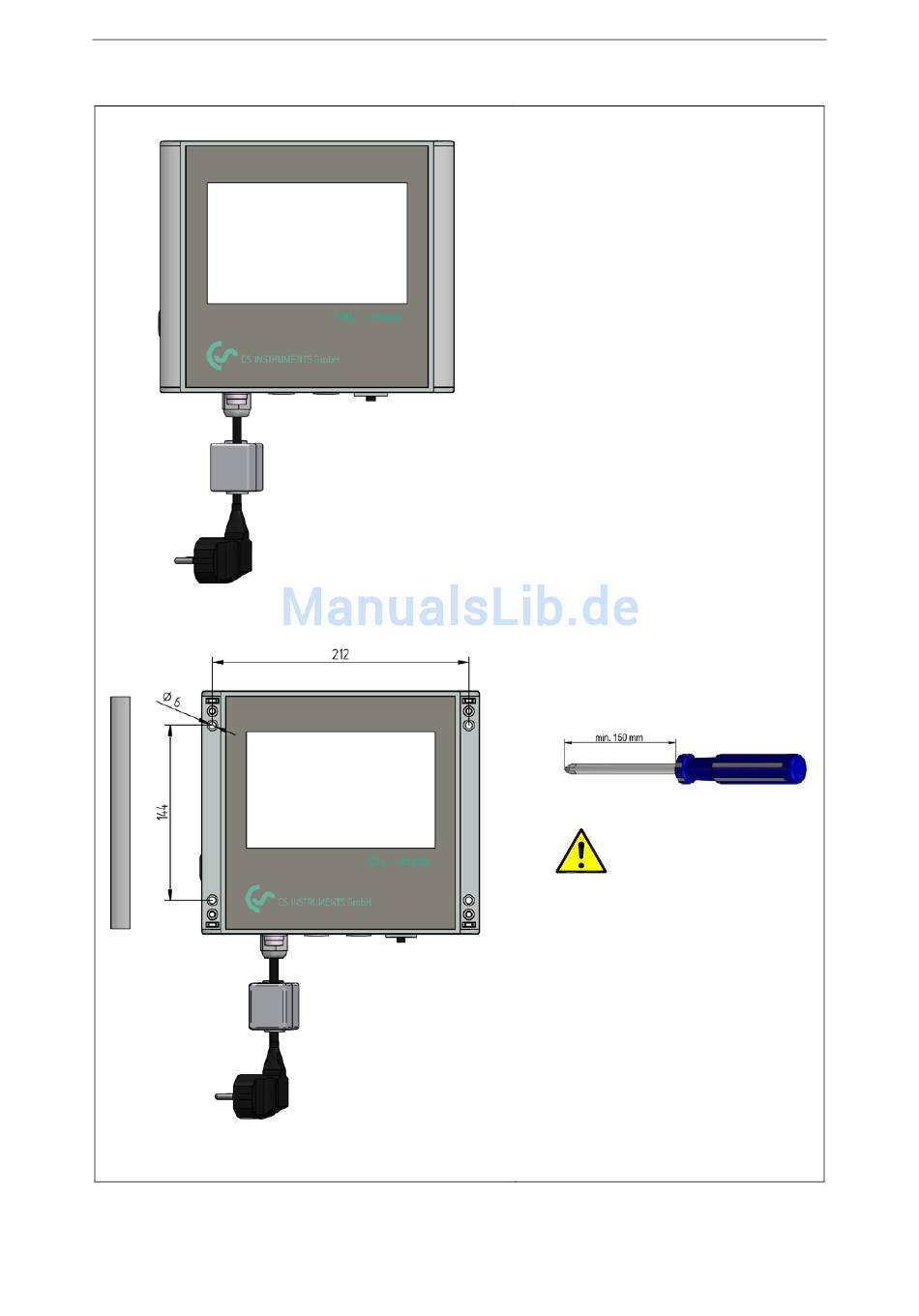

17. Bringen
Sie
nebenstehender
Skizze
Befestigungslöcher
jeweils passenden Schrauben
an.
18. Vor der Montage des Gerätes
müssen die seitlichen Blenden,
die den Verschraubungsbereich
abdecken,
herausgehebelt werden.
19. Befestigen Sie das Gehäuse der
Auswerteelektronik an der Wand
in der Nähe der Sonde. Nutzen
Sie
dazu
Durchgangsbohrungen Ø 6 mm.
Eine Bohrschablone finden Sie im
Anhang
Bedienungsanleitung.
Achten
Sie
darauf,
Schraubendreher mit ausreichend
langem Schaft zur Verfügung steht.
WARNUNG!
Unerlaubter Eingriff!
Unerlaubte
Eingriffe
Personen und Anlagen gefährden
und zu Funktionsstörungen führen.
Die Beschädigung der Versiegelung
der Gehäuse von Sensoreinheit und
Auswerteelektronik
führt
Verlust
Gewährleistungsansprüche.
und
bitte
die
des
nach
vier
für
die
vorsichtig
die
4
dieser
dass
ein
können
zum
jeglicher
OIL CHECK
