Einbauanforderungen
Einbauanforderung:
Die Anforderung an homogene Strömungsverhältnisse und Konzentrationen ist im Allgemeinen erfüllt,
wenn die Probenahme in einem geraden Rohrleitungsabschnitt mit einer Einlaufstrecke von
mindestens 5 hydraulischen Durchmessern (5 x DN) und einer Auslaufstrecke von 3 hydraulischen
Durchmessern (3 x DN) erfolgt. Außerdem muss der Rohrleitungsabschnitt eine konstante Form und
einen konstanten Querschnitt aufweisen.
Einlaufstrecke:
Auslaufstrecke:
Für die Mess-Strecken von CS INSTRUMENTS bzw. für Mess-Strecken, die nach Angaben von
CS INSTRUMENTS gefertigt werden, empfehlen wir Richtwerte für den Mindest-Durchfluss der
Druckluft in den Mess-Strecken, um die repräsentative Probenahme zu gewährleisten. Diese
Richtwerte finden Sie in einer Tabelle im Anhang.
Mindest-Durchfluss:
14

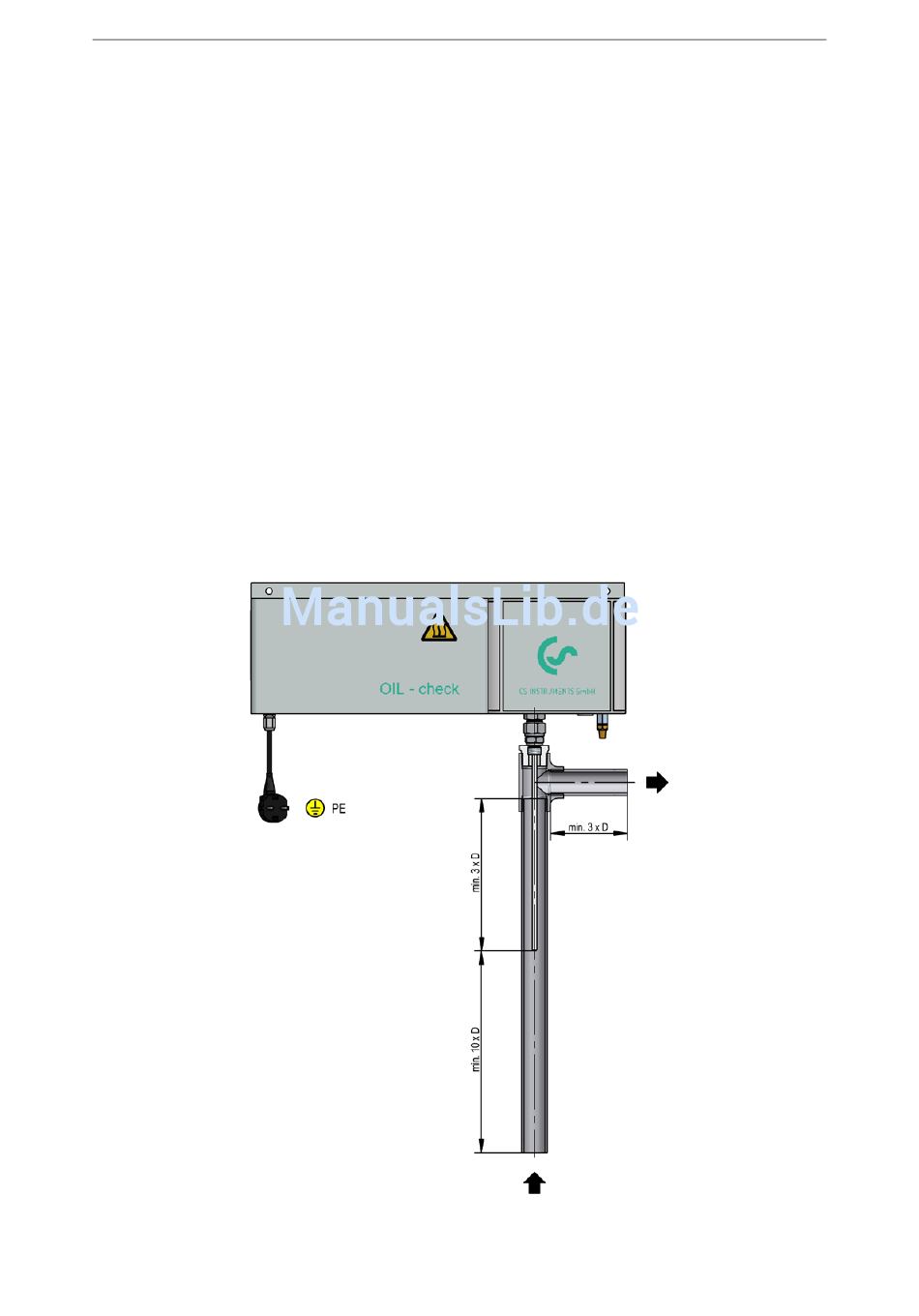

Senkrecht in die Steigleitung mittels öl- und fettfreier Messstrecke
Alternativ mittels beheizter Analyse-Schläuche
10 x DN (min. 200 mm) gemäß ISO 8573-2
3 x DN (min. 100 mm) gemäß ISO 8573-2
Siehe Tabelle im Anhang
Messgas-EINTRITT
OIL CHECK
