Bedienung

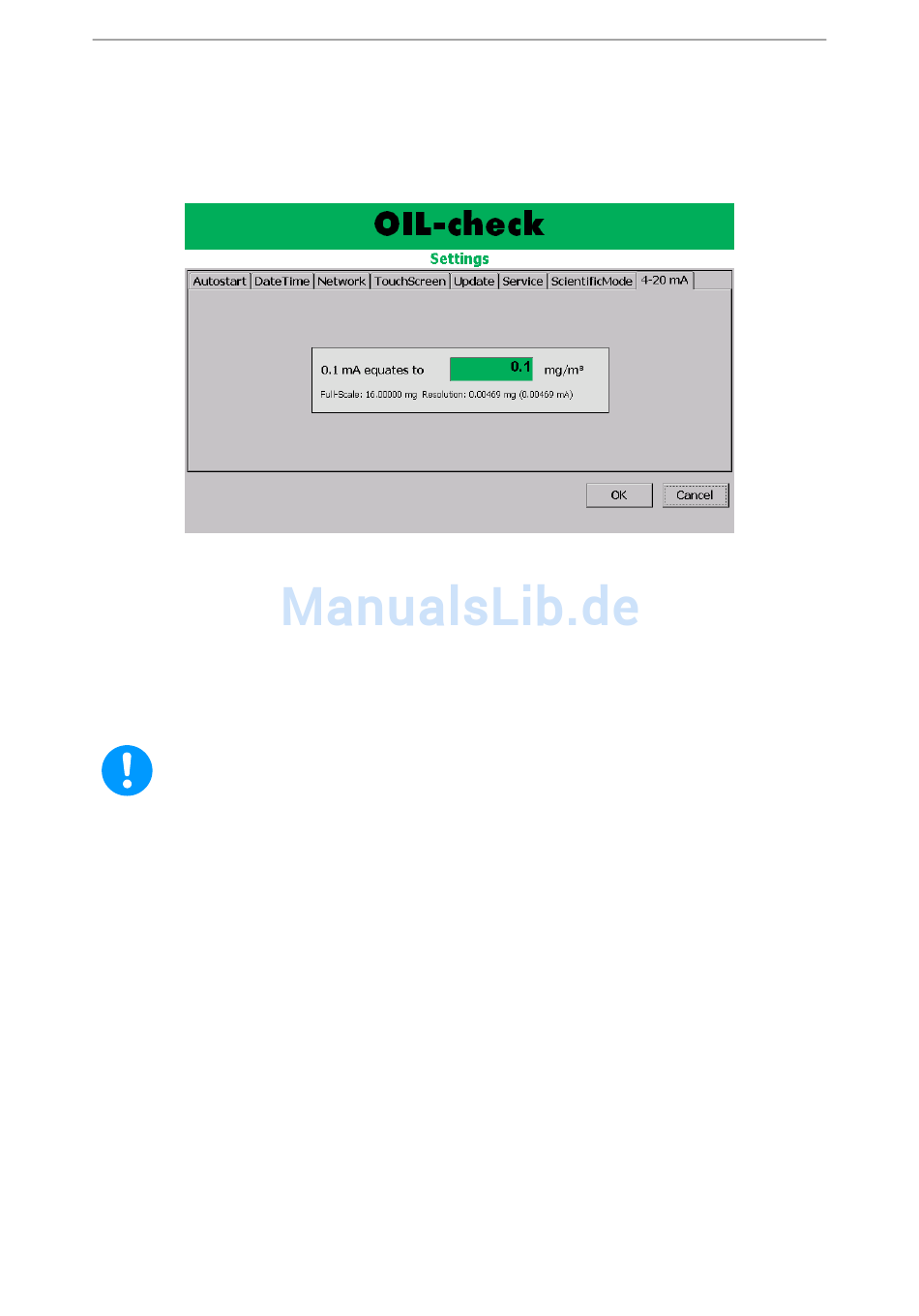

Beispiel-Einstellung 3
Wenn die mit OIL CHECK im Modus MEASUREMENT angezeigten Restölgehalts-Werte im Bereich ≥
1,0 mg/m³ und ≤ 5,0 mg/m³ liegen, dann geben Sie bitte im blauen Feld „0.1" ein und bestätigen mit
OK.
Skalierung
Skalierung Anfangswert
Skalierung Endwert (Full-Scale)
Für alle weiteren Messwert-Bereiche kann die Skalierung des 4-20 mA Signals mit den gleichen
Schritten vorgenommen werden.
HINWEIS!
Bitte prüfen Sie auch die Einstellungen der 4....20 mA Schnittstelle an Ihrer Anzeige- und
Auswerteeinheit und führen Sie wenn notwendig die entsprechende Skalierung durch.
Führen Sie einen Abgleich der Anzeigewerte am OIL CHECK und an Ihrer Anzeigeinheit
durch.
Hinweise
1. Bei Start der Messung wird bis zur Anzeige des ersten Messwertes der Wert angezeigt, der
den 4 mA zugeordnet wurde.
2. Werden am Gerät Einstellung vorgenommen (die Messung ist unterbrochen), dann wird kein
Wert angezeigt.
3. Ist das Gerät ausgeschaltet, werden ebenfalls keine Werte angezeigt.
68
0,1 mA
entspricht
4,0 mA
entspricht
20 mA
entspricht
0,1 mg/m³
0,0 mg/m³
16 mg/m³
OIL CHECK
