Geräteabbildung - CS Instruments OIL CHECK Installation Und Betriebsanleitung

Inhaltsverzeichnis

Werbung

Technische Daten
6.5

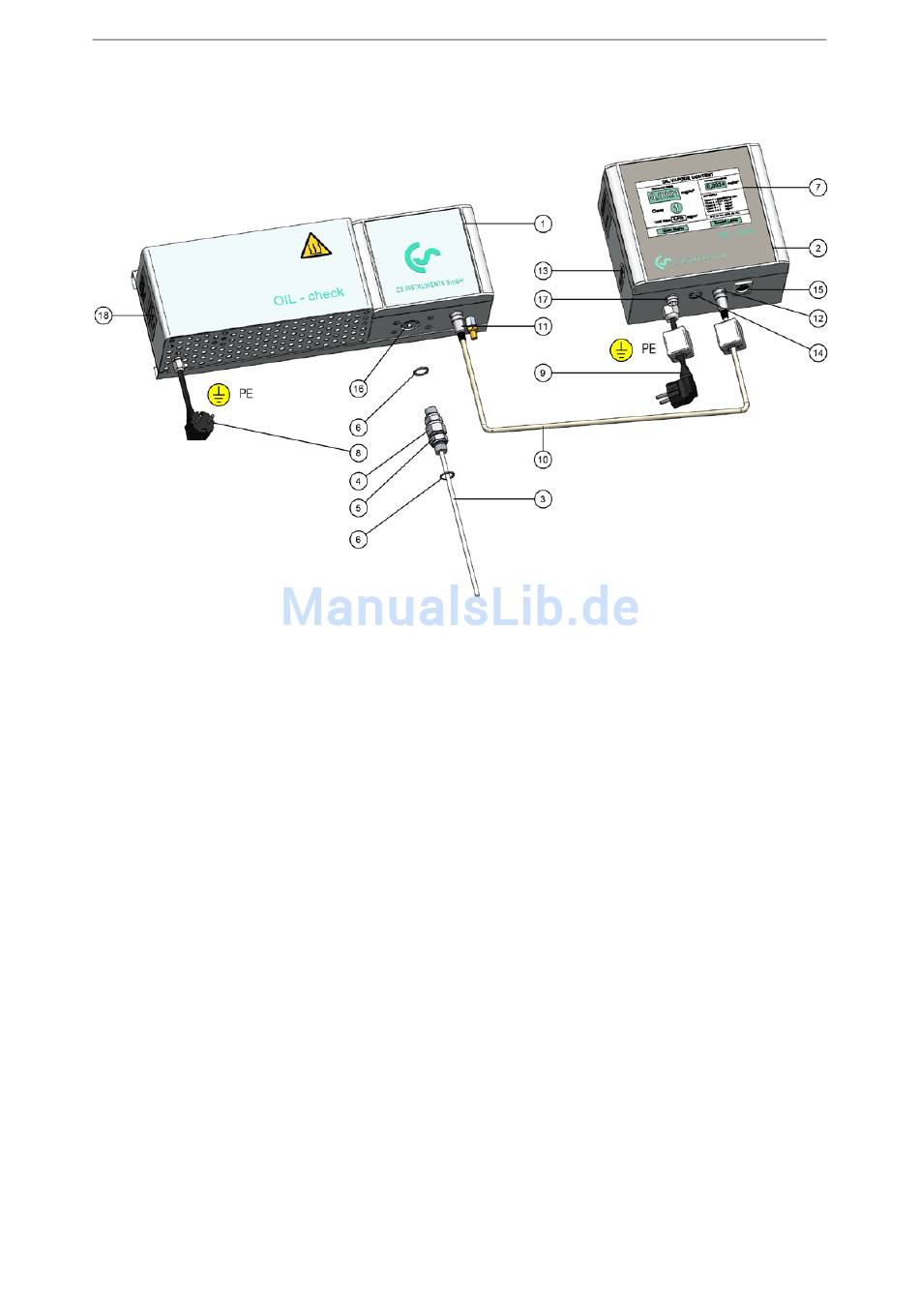

Geräteabbildung
1
-
Sensoreinheit
2
-
Auswerteelektronik mit Bedienoberfläche (Display)
3
-
Probenahmesonde
4
-
Überwurfmutter
5
-
Verschraubungskörper mit G 3/8" Außengewinde
6
-
Dichtscheibe (2x)
7
-
Bedienoberfläche / Berührungsempfindlicher Bildschirm (Touch Screen)
8
-
Stromversorgungskabel für Sensoreinheit
9
-
Stromversorgungskabel für Auswerteelektronik
10
-
Signalkabel
11
-
Anschluss Signalkabel Sensoreinheit
12
-
Anschluss Signalkabel Auswerteelektronik
13
-
Ein/Aus-Schalter inklusive Anzeige (grüne LED)
14
-
Anschluss Analogausgang 4-20 mA (siehe Kapitel 13.5.2Seite 64)
15
-
Anschluss Ethernet
16
-
Messgas-Anschluss „M"
17
-
Anschluss potentialfreier Alarmkontakt (siehe Kapitel 13.5.1 Seite 58)
18
-
Angabe zum eingestellten Betriebsdruck
16
