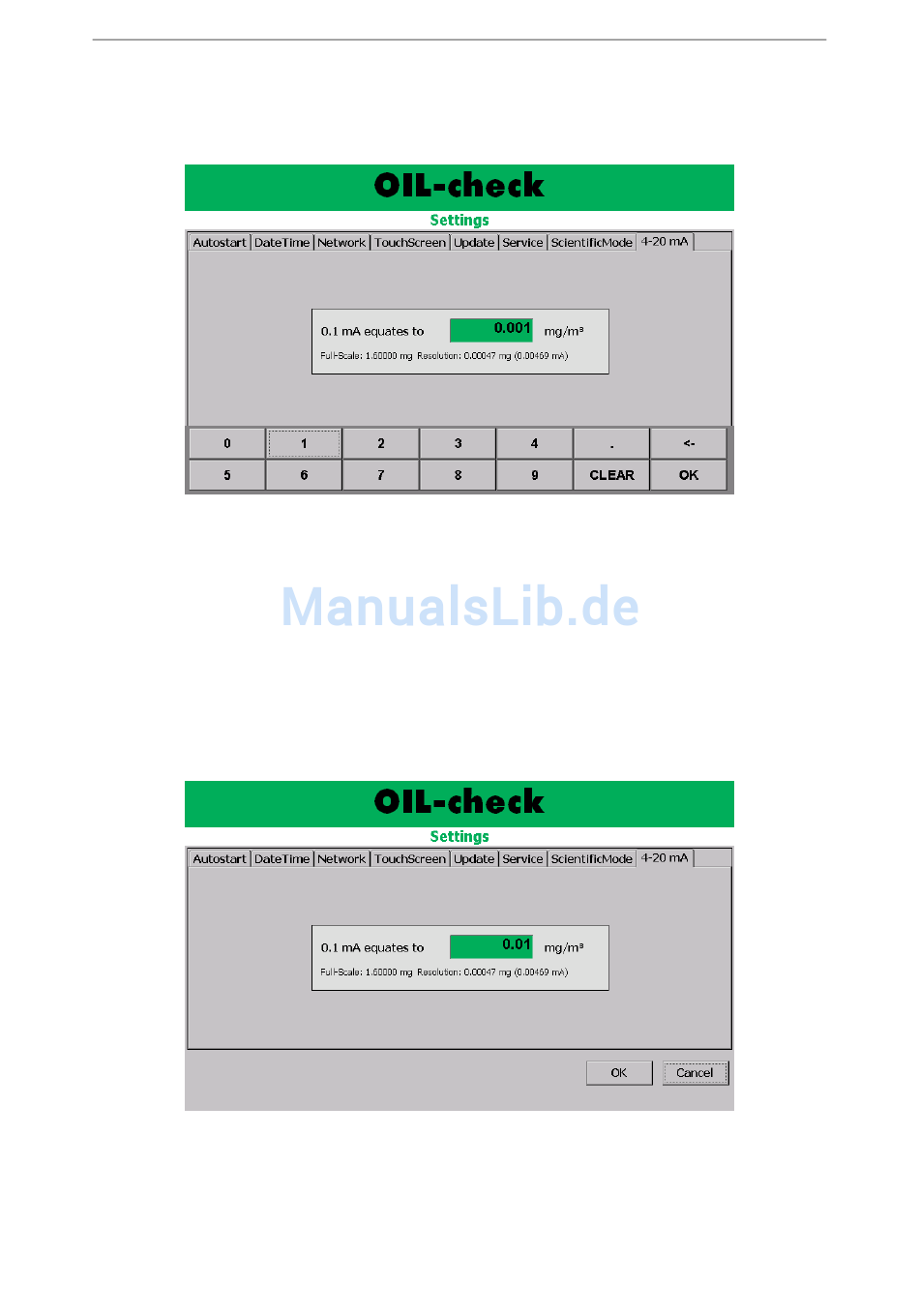

Beispiel-Einstellung 1
Wenn die mit OIL CHECK im Modus MEASUREMENT angezeigten Restölgehalts-Werte im Bereich ≤
0,1 mg/m³ liegen, dann geben Sie bitte im blauen Feld „0.001" ein und bestätigen mit OK.
Nach der Bestätigung mit OK wird der Wert für Full-Scale und die Auflösung angezeigt. In diesem
Beispiel gelten folgende Einstellungen:
Skalierung
Skalierung Anfangswert
Skalierung Endwert (Full-Scale)
Beispiel-Einstellung 2
Wenn die mit OIL CHECK im Modus MEASUREMENT angezeigten Restölgehalts-Werte im Bereich ≥
0,1 mg/m³ und ≤ 1,0 mg/m³ liegen, dann geben Sie bitte im blauen Feld „0.01" ein und bestätigen mit
OK.
Skalierung
Skalierung Anfangswert
Skalierung Endwert (Full-Scale)
OIL CHECK
0,1 mA
entspricht
4,0 mA
entspricht
20 mA
entspricht
0,1 mA
entspricht
4,0 mA
entspricht
20 mA
entspricht
Bedienung
0,001 mg/m³
0,000 mg/m³
0,160 mg/m³
0,01 mg/m³
0,00 mg/m³
1,60 mg/m³
67
