CS Instruments OIL CHECK Installation Und Betriebsanleitung Seite 65

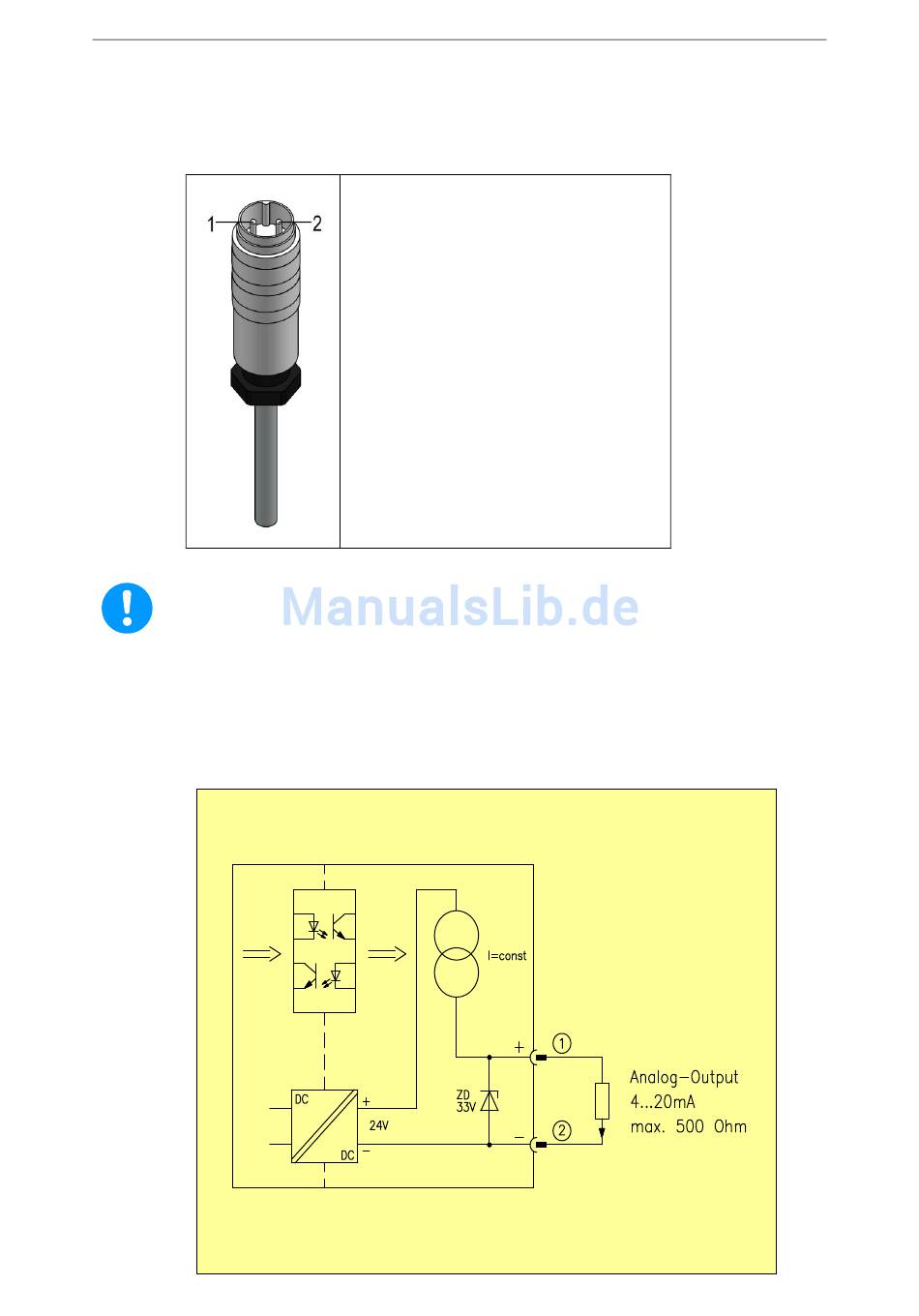

Für die Weiterleitung des 4-20 mA Signals kann an Position (1) an der Auswerteeinheit ein 2-poliger
Kabelstecker M16 angeschlossen werden.
ACHTUNG !
Die 4....20 mA Schnittstelle ist als aktive Stromquelle ausgeführt und galvanisch vom
Rest der Schaltung durch eine Isolations-Barriere von 1 kV getrennt. Durch die
angeschlossene Bürde ist der zu messende Strom gegeben.
An die 4....20 mA Schnittstelle darf nur eine passive Stromsenke angeschlossen werden.
Für die korrekte Funktion muss die angeschlossene Bürde im Bereich von 0 bis max. 500
Ohm liegen.
OIL CHECK
Kabelstecker mit Schirmring
2-polig
M 16
Kabeldurchlass 4-6 mm
Als Zubehör erhältlich.
Bestellnummer 4014143
Bedienung
