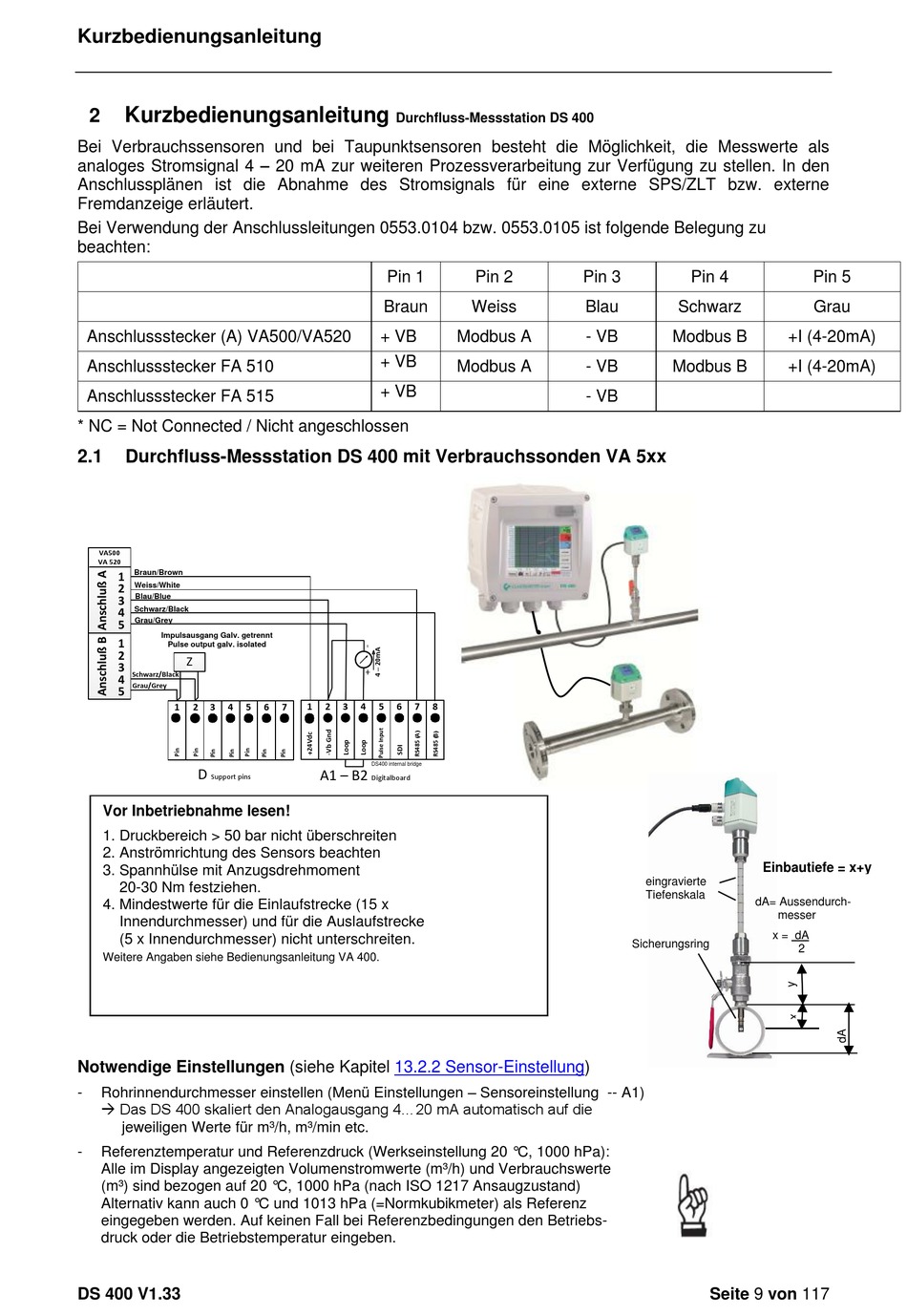

Bei Verbrauchssensoren und bei Taupunktsensoren besteht die Möglichkeit, die Messwerte als
analoges Stromsignal 4 – 20 mA zur weiteren Prozessverarbeitung zur Verfügung zu stellen. In den
Anschlussplänen ist die Abnahme des Stromsignals für eine externe SPS/ZLT bzw. externe
Fremdanzeige erläutert.
Bei Verwendung der Anschlussleitungen 0553.0104 bzw. 0553.0105 ist folgende Belegung zu
beachten:
Anschlussstecker (A) VA500/VA520
Anschlussstecker FA 510
Anschlussstecker FA 515
* NC = Not Connected / Nicht angeschlossen
2.1

Durchfluss-Messstation DS 400 mit Verbrauchssonden VA 5xx

VA500
VA 520
Braun/Brown
1
Weiss/White
2
Blau/Blue
3
Schwarz/Black
4
Grau/Grey
5
Impulsausgang Galv. getrennt
1
Pulse output galv. isolated
2
Z
3
Schwarz/Black
4
Grau/Grey
5
1 2 2 3 4 5
D
Support pins
Vor Inbetriebnahme lesen!
1. Druckbereich > 50 bar nicht überschreiten
2. Anströmrichtung des Sensors beachten
3. Spannhülse mit Anzugsdrehmoment
20-30 Nm festziehen.
4. Mindestwerte für die Einlaufstrecke (15 x
Innendurchmesser) und für die Auslaufstrecke
(5 x Innendurchmesser) nicht unterschreiten.
Weitere Angaben siehe Bedienungsanleitung VA 400.
Notwendige Einstellungen (siehe Kapitel
Rohrinnendurchmesser einstellen (Menü Einstellungen – Sensoreinstellung -- A1)
-
 Das DS 400 skaliert den Analogausgang 4...20 mA automatisch auf die
jeweiligen Werte für m³/h, m³/min etc.
- Referenztemperatur und Referenzdruck (Werkseinstellung 20 °C, 1000 hPa):
Alle im Display angezeigten Volumenstromwerte (m³/h) und Verbrauchswerte
(m³) sind bezogen auf 20 °C, 1000 hPa (nach ISO 1217 Ansaugzustand)
Alternativ kann auch 0 °C und 1013 hPa (=Normkubikmeter) als Referenz
eingegeben werden. Auf keinen Fall bei Referenzbedingungen den Betriebs-
druck oder die Betriebstemperatur eingeben.
DS 400 V1.33
Durchfluss-Messstation DS 400
Pin 1
Braun
+ VB
+ VB
+ VB
+
1 2 3 4 5 6 7 8
6 7
DS400 internal bridge
A1 – B2
Digitalboard
13.2.2
Pin 2 Pin 3
Weiss Blau
Modbus A - VB
Modbus A - VB
- VB
Sensor-Einstellung)
Pin 4
Schwarz
Modbus B +I (4-20mA)
Modbus B +I (4-20mA)
Einbautiefe = x+y
eingravierte
Tiefenskala
dA= Aussendurch-
messer
x = dA
Sicherungsring
2
Seite 9 von 117
Pin 5
Grau
