Installation

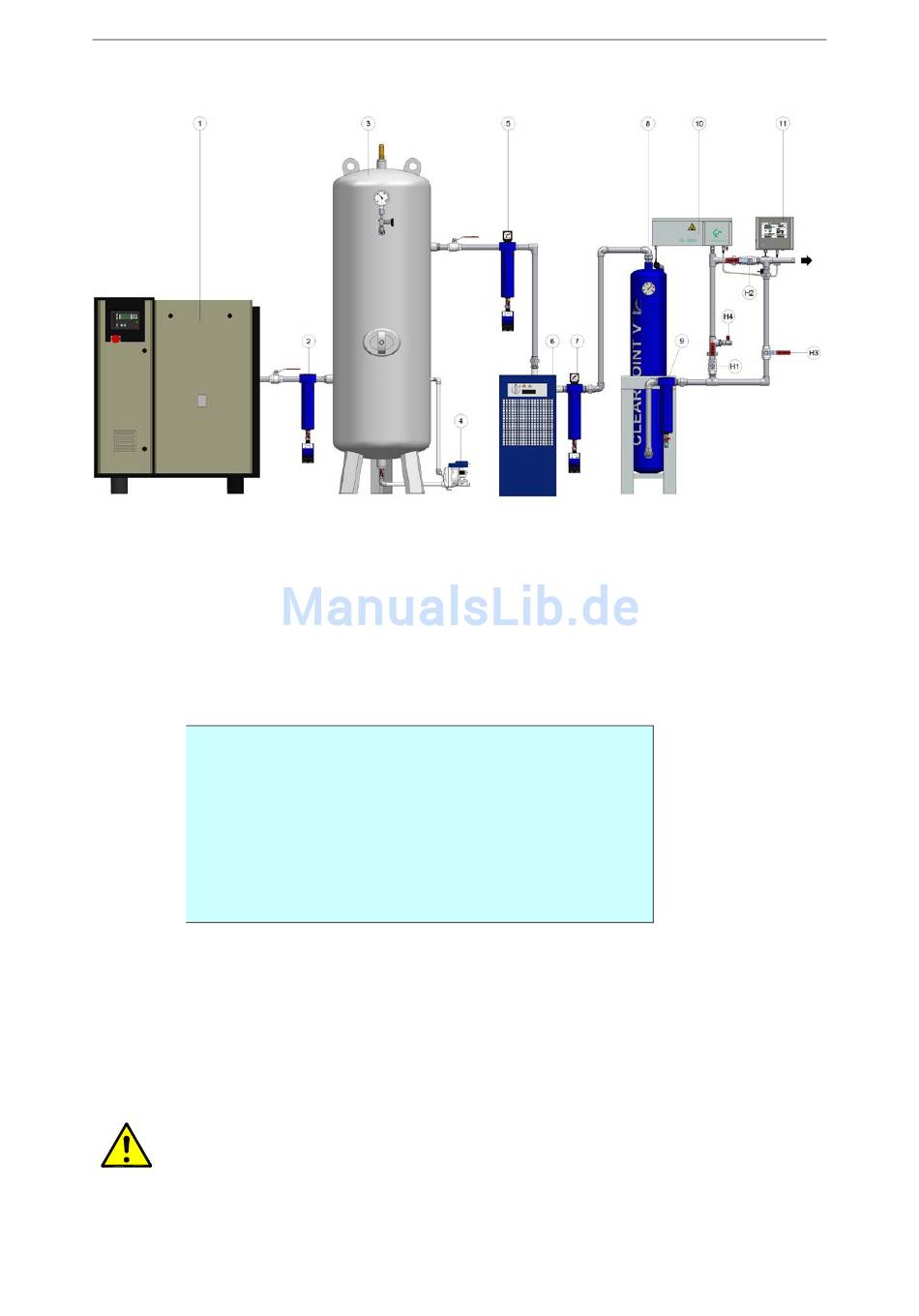

10.2 Installationsdiagramm OIL CHECK mit Aktivkohleadsorber
1
Kompressor
2
Zyklonabscheider mit BEKOMAT
3
Druckluftkessel
4
BEKOMAT zur Kesselentwässerung
5
Feinfilter (F) mit BEKOMAT
6
Mindestanforderung: Kältetrockner
7
Superfeinfilter (S) mit BEKOMAT
8
Aktivkohleadsorber
9
Staubfilter (S) mit Handablass
10
Sensoreinheit OIL CHECK
11
Auswerteelektronik mit Bedienoberfläche (Display) OIL CHECK
H1/H2
Absperrventile der Messstrecke
H3
Absperrventil des Bypasses
H4
Entlüftungsventil der Messstrecke
Die dargestellte Installation zeigt die Minimalanforderung des OIL CHECK in Kombination mit einem
Aktivkohleadsorber. Andere Installationsarten (solange Sie die definierten Betriebsbedingungen
sichern) sind möglich.
Für Wartungsarbeiten wird empfohlen, einen Bypass über dem OIL CHECK zu installieren, so wie dies
generell für alle zu wartenden Komponenten in Druckluftanlagen gilt.
Beachten Sie bitte, dass dieser Bypass ebenfalls öl- und fettfrei sein muss!
VORSICHT!
Verschmutzte Eingangsluft – schlechtere Betriebsbedingungen!
Bei dem Einsatz des OIL CHECK unter schlechteren Betriebsbedingungen, kann das OIL
CHECK verschmutzt, beschädigt oder zerstört werden!
22
öl- und fettfreier
Bereich
OIL CHECK
