Bedienung

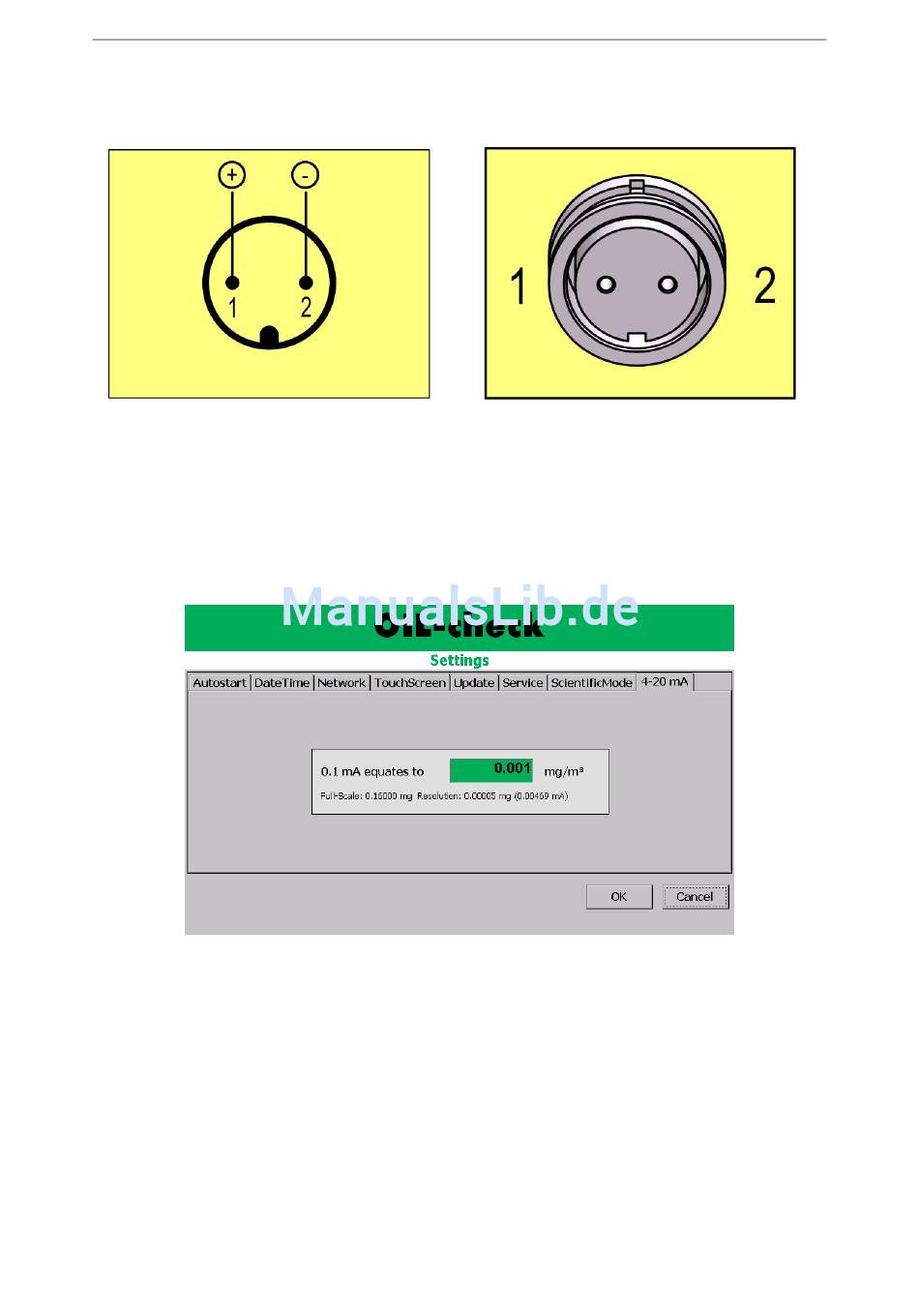

Flanschdose Position (1)
Im Menu Settings kann der Analogausgang 4-20 mA entsprechend Ihren Anforderungen konfiguriert
werden.
Zur Skalierung des 4-20 mA Signals gehen Sie bitte wie folgt vor:
1.
Ermitteln Sie den Restölgehaltsbereich Ihrer Druckluft.
2.
Schließen Sie den 4-20 mA Analogausgang an Ihr System an.
3.
Wählen Sie die für Sie zutreffende Skalierung im Menu Settings / 4-20 mA.
Das Signal von 4 mA entspricht immer einem Messwert von 0 mg/m³.
Mit Full-Scale wird immer der Restölgehalt bei einem Vollausschlag von 20 mA bezeichnet.
Resolution gibt die Auflösung der Schnittstelle an.
66
OIL CHECK
