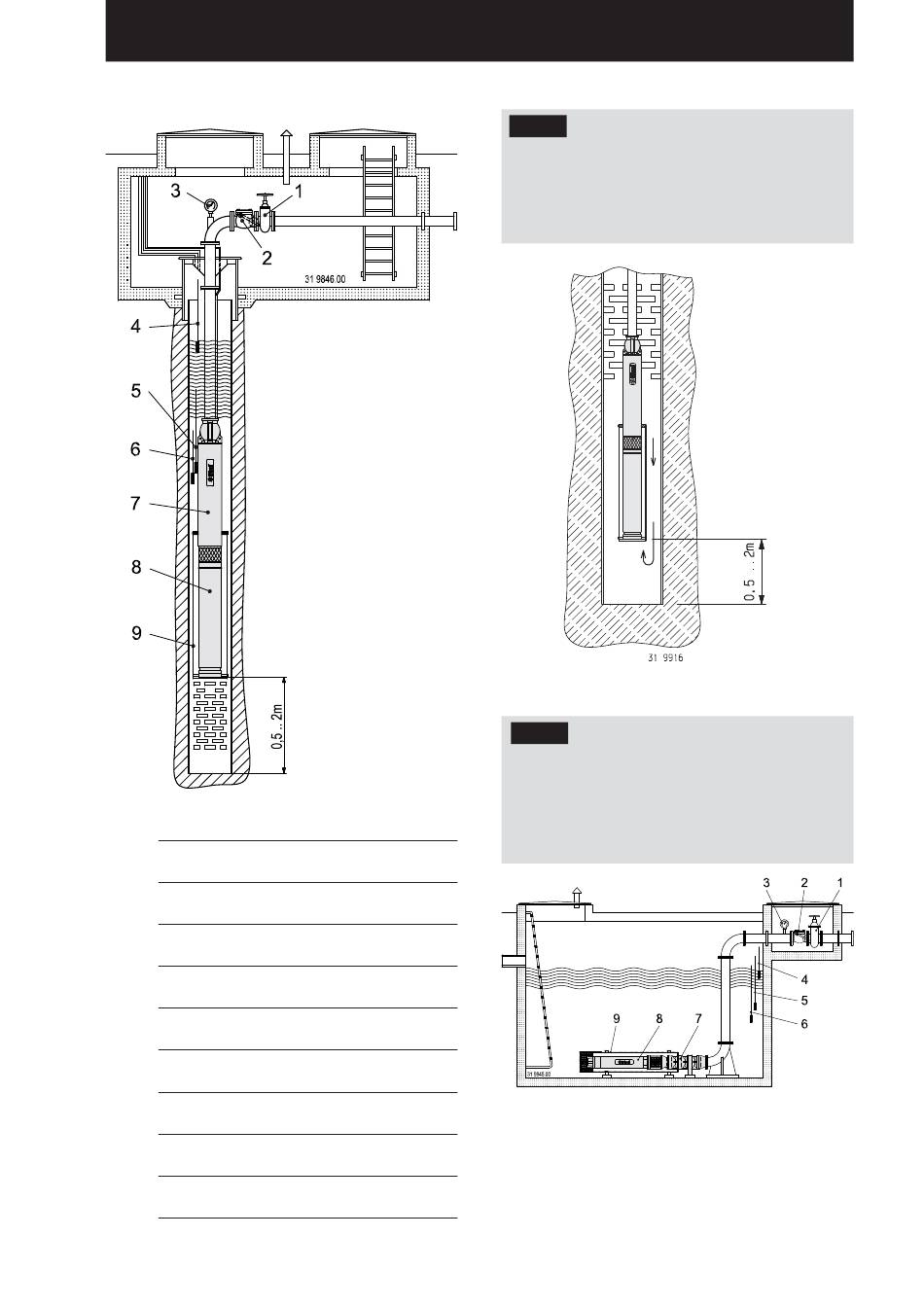

4.6.1 Installationsbeispiel mit Filterrohr unten

1 Absperr-/Regelschieber
2 Rückschlagventil
(sanftschliessend)
3 Druckmesspunkt
(Manometer)
4 Elektrode «Pumpenfreigabe»
(Trockenlaufschutz)
5 Elektrode «Pumpenstop»
(Trockenlaufschutz)
6 Elektrode «Masse»
(Trockenlaufschutz)
7 Unterwasserpumpe
(Hydraulik)
8 Unterwasserpumpe
(Motor)
9 Strömungsmantel

4.6.2 Installationsbeispiel mit Filterrohr oben

Bei einer Installation, bei der sich der
Achtung
Wassereintritt oberhalb oder auf gleicher
Höhe wie der Motor befindet, muss immer
ein Strömungsmantel montiert werden.
Damit wird verhindert, dass Feststoffe
(Sand und Schlamm) direkt angesaugt
werden und die Pumpe übermässig
verschliessen wird.

4.7 Installation im Sammelschacht

Bei der horizontalen Montage der
Achtung
Unterwasserpumpe ist zwingend ein
Strömungsmantel mit Seiher zu montieren.
Der Strömungsmantel gewährleistet die
nötige Motorenkühlung. Der Seiher schützt
die Unterwasserpumpe vor Beschädigung
durch Fremdkörper und verringert die
Saugtrichterbildung. Dadurch erhält man
ein grösseres Nutzvolumen.

4.8 Weitere Installationen

Für Installationsbeispiele
– im Druckmantel
– mit Membranbehälter
– mit Windkessel
muss mit Biral Kontakt aufgenommen werden.
