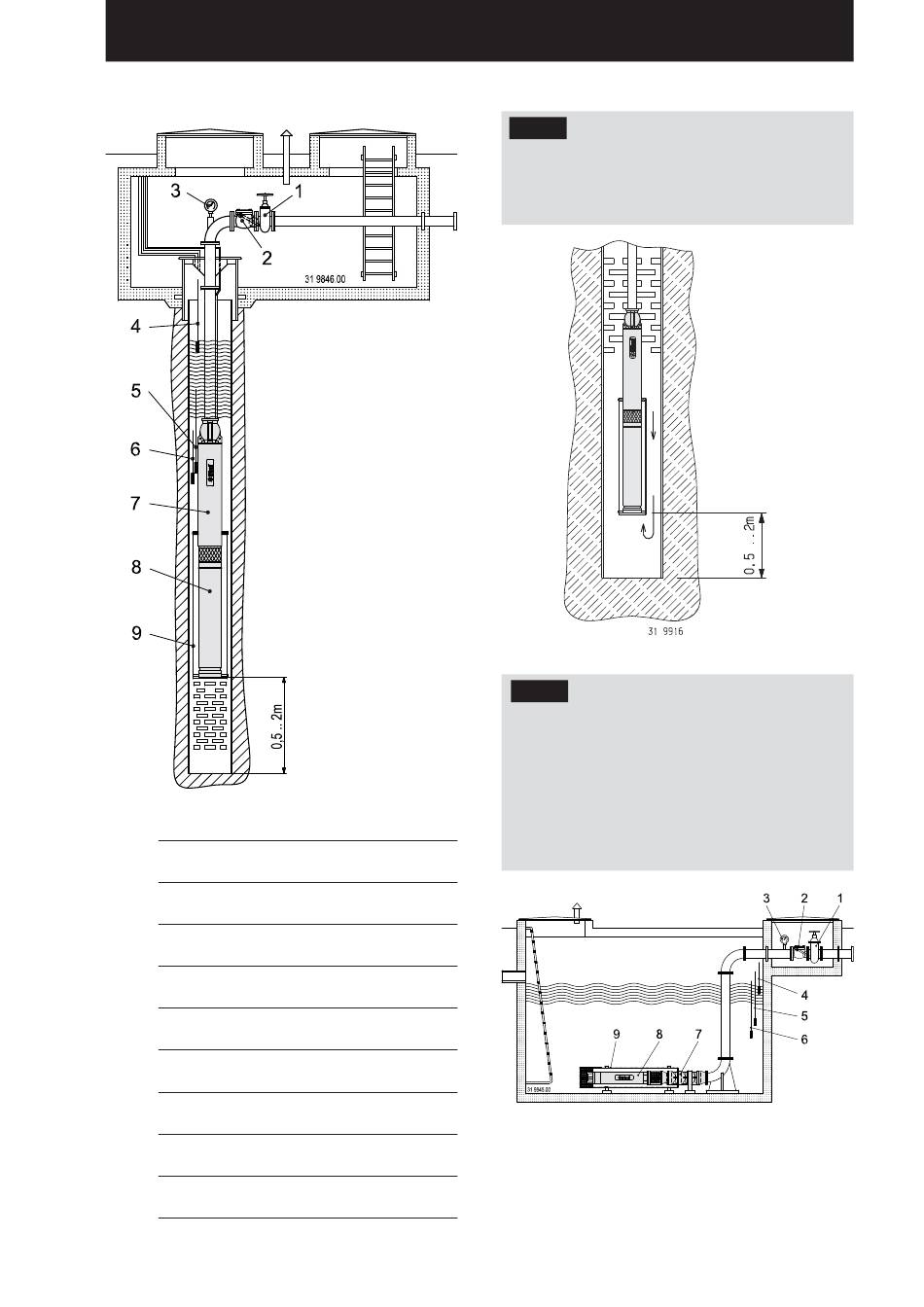

4.6.1 Пример установки
с трубным фильтром снизу
1 Запорный клапан/регулирующая пластина
2 Обратный клапан
(легко закрываемый)
3 Точка измерения давления
(манометр)
4 Электрод «Включение насоса»
(защита от запуска всухую)
5 Электрод «Отключение насоса»
(защита от запуска всухую)
6 Электрод «Заземление»
(защита от запуска всухую)
7 Погружной насос
(гидравлический)
8 Погружной насос
(двигатель)
9 Охлаждающая рубашка
4.6.2 Пример установки с трубным фильтром сверху
Охлаждающая рубашка должна
Предупреждение
всегда устанавливаться в установках,
в которых забор воды находится выше
или на том же уровне, что и двигатель.
Это предотвратит попадание твердых
частиц (песка и грязи) в насос,
что может привести к его перегрузке.
4.7 Установка в коллекторной шахте
В случае горизонтальной установки
Предупреждение
погружного насоса должна быть
обязательно установлена охлаждающая
рубашка с фильтровальной сеткой.
Охлаждающая рубашка обеспечивает
необходимое охлаждение двигателя.
Сетка защищает погружной насос
от повреждения инородными телами
и снижает образование завихрений
при всасывании.
Это обеспечивает больший
эффективный объем.
4.8 Другие установки
Необходимо связаться с компанией Biral для
установки версий
– в корпусе, работающем под давлением
– с диафрагменным контейнером
– с резервуаром со сжатым воздухом.
