română
5. Racordarea electrică
În cazul racordării şi tensiunii greşite,
motorul poate fi deteriorat!
Înaintea racordării, dispozitivului de comandă,
conform schemei de racordare, tensiunea
de alimentare trebuie să fie deconectată
obligatoriu de la toţi polii.
Racordarea electrică trebuie să se efectueze
de către un specialist în conformitate
cu compania locală de furnizare a energiei
electrice (EVU).
Respectaţi prevederile NIN (CENELEC).
Pompa submersibilă cu motor trifazat trebuie
Atenţie
racordată la un comutator de protecţie
a motorului sau la un releu termic
(conform EN 60947-4-1, clasa 10,
declanşare sub 10 secunde la valoarea
5× curentul nominal). Curentul de funcţionare
trebuie reglat (vezi Setarea comutatorului
de protecţie a motorului de la punctul 6.5).
Fiecare fază trebuie asigurată cu o siguranţă
Atenţie
cu dimensiunile corecte.
Trebuie prevăzut un dispozitiv de deconectare
Atenţie
de la toţi polii (comutator de reţea extern),
pentru a putea deconecta oricând instalaţia
de la tensiune.
Capetele libere ale cablului nu trebuie
imersate sau udate sub nicio formă.
Toate dozele de ramificare trebuie să aibă
minimum clasa de protecţie IP65 şi să fie
instalate într-o zonă neinundabilă.
Câmpul rotativ al tensiunii de alimentare
Atenţie
trebuie verificat cu un aparat de măsurare
adecvat, înaintea punerii în funcţiune
a pompei submersibile. Dacă direcţia
de rotaţie este greşită, motorul poate
fi deteriorat.
Trebuie acordată o atenţie deosebită
conectării conductorului de împământare.
– Motorul trebuie să fie legat la împământare.
– Conductorul de împământare trebuie
să fie mai lung decât toţi conductorii de poli
(pericol de rupere).
– Asiguraţi un contact bun al conductorului
de împământare (fără a deteriora izolaţia)
5.1 Specificaţii
Tensiunea de reţea: 3 × 400 VAC / 1× 230 V c.a.
Toleranţa tensiunii: +6 % / –10 U
Frecvenţa de reţea: 50 Hz
Clasa de protecţie: IP 68
38
N

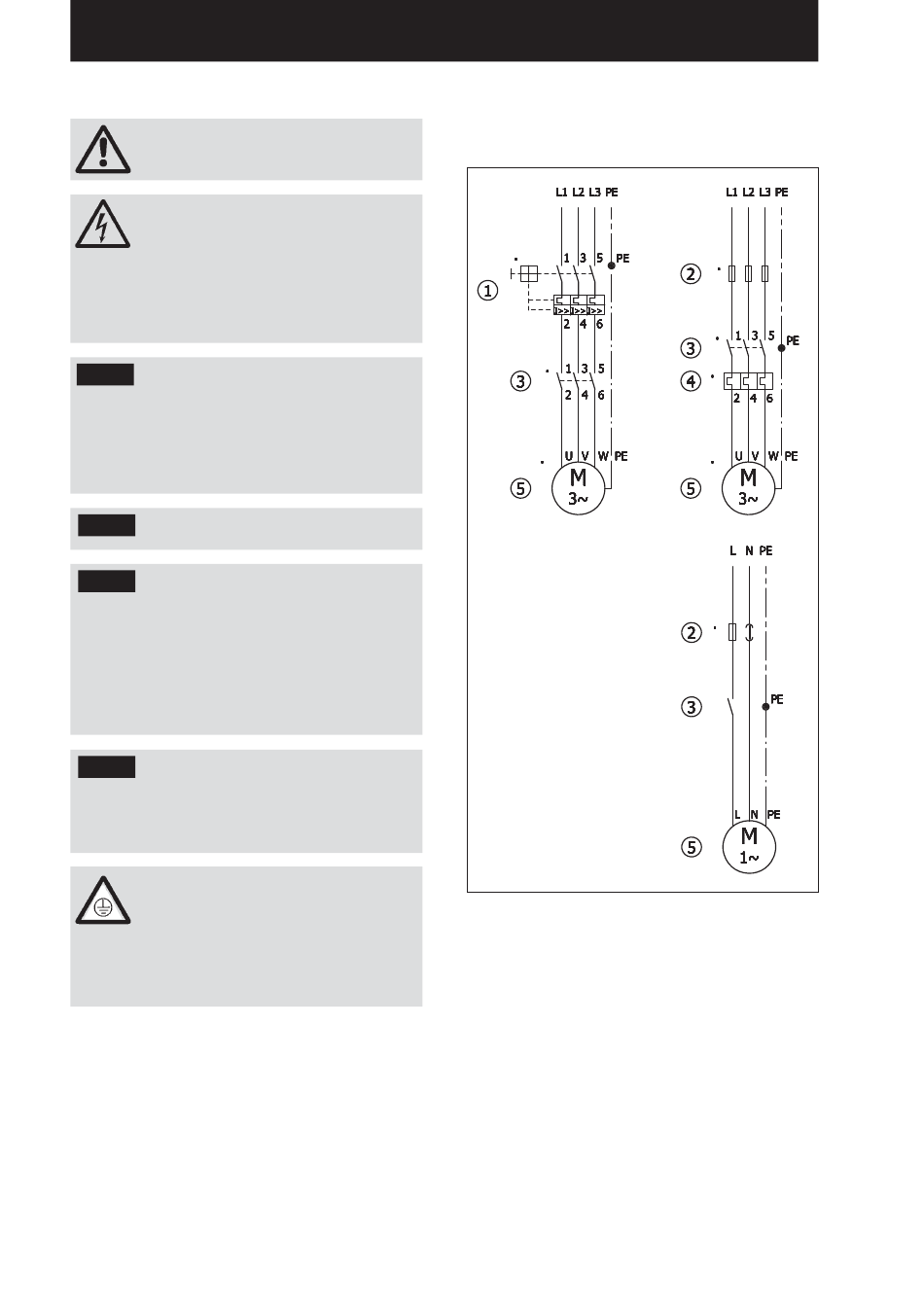

5.2 Schemă de conectare
Înaintea racordării cablului electric la sistemul
de comandă, verificaţi rezistenţa izolaţiei,
după cum se descrie la punctul 6.1.
1. Comutatorul de protecţie
a motorului
2. Siguranţele
sau întrerupătorul automat
3. Contactorul
4. Releul termic
5. Motor cu cablu
(culorile firelor)
U = negru
V = albastru sau gri
W = maro
L = maro
N = albastru
PE = galben/verde
De la o putere de 34 kW, la toate motoarele cu pornire
directă, se pozează din motor 2 cabluri paralele
cu secţiunea transversală redusă (de ex. 2 × 4 × 6 mm
în locul unui cablu (de ex. 1 × 4 × 10 mm
Alocările de racordare rămân nemodificate,
după cum se indică mai sus. Aceasta înseamnă
că ambele cabluri sunt racordate în paralel.
2 )
2 ).
