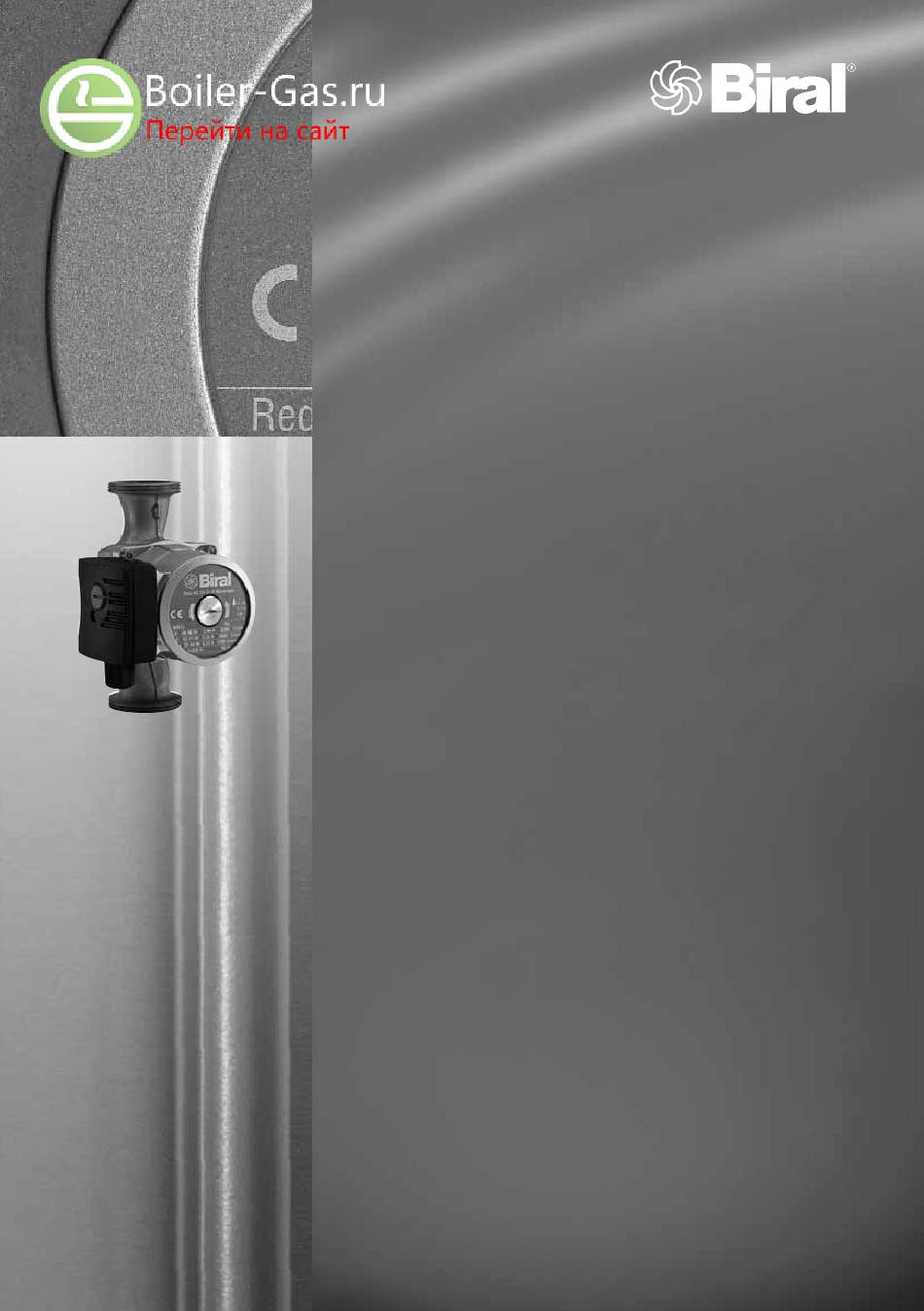

Biral MX 12 Montage- Und Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Mehr als Pumpen
MX 10 / MX 12 / MX 13
M 14 / M 15
SX 12 / SX 13 / SX 15
Biral Umwälzpumpen
Montage- und Betriebsanleitung
Seite 5
Circulateurs Biral
Instructions d'installation et d'entretien
Page 15
Pompe di circolazione Biral
Istruzioni di installazione e funzionamento
Pagina 25
Biral Circulation Pumps
Installation and Operating Instructions
Page 35
Biral circulatiepompen
Montage- en bedrijfsinstructies
Pagina 45
Bombas de circulación Biral
Instrucciones de instalación y funcionamiento
Página 55
Pompy obiegowe Biral
Instrukcja montażu i eksploatacji
Strona 65
Циркуляционные насосы Biral
Руководство по монтажу и эксплуатации
Страница 75
Inhaltsverzeichnis
Verwandte Anleitungen für Biral MX 12
Inhaltszusammenfassung für Biral MX 12
- Seite 1 Mehr als Pumpen MX 10 / MX 12 / MX 13 M 14 / M 15 SX 12 / SX 13 / SX 15 Biral Umwälzpumpen Montage- und Betriebsanleitung Seite 5 Circulateurs Biral Instructions d’installation et d’entretien Page 15 Pompe di circolazione Biral...
-
Seite 2: Konformitätserklärung
Konformitäts-Erklärung Déclaration de conformité Wir Biral AG erklären in alleiniger Verantwortung, Nous Biral AG déclarons sous notre seule dass die Produkte responsabilité que les produits MX / M / SX MX / M / SX auf die sich diese Erklärung bezieht, auxquels se réfère cette déclaration... - Seite 4 Abmessungen Typenreihe MX 10 Dimensions Série Dimensioni Gamma MX 12 Dimensions Series Afmetingen Serie MX 13 Dimension Series Wymiary Typoszereg Размеры Типовой ряд MX 10 MX 10-1 MX 10-2 MX 10-3 MX 10-4 SX 15-4 MX 12 MX 12-1 MX 12-2...
-
Seite 5: Inhaltsverzeichnis
deutsch Inhaltsverzeichnis Sicherheitshinweise Seite 6 1.1 Allgemeines 1.2 Kennzeichnung von Hinweisen 1.3 Personalqualifikation und -schulung 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise 1.5 Sicherheitsbewusstes Arbeiten 1.6 Sicherheitshinweise für den Betreiber/Bediener 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten 1.8 Eigenmächtiger Umbau und Ersatzteilherstellung 1.9 Unzulässige Betriebsweisen Transport/Lagerung Verwendungszweck... -
Seite 6: Sicherheitshinweise
deutsch 1. Sicherheitshinweise 1.1 Allgemeines Diese Montage- und Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Sie ist daher unbedingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen. Sie muss ständig am Einsatzort der Anlage verfügbar sein. -
Seite 7: Sicherheitsbewusstes Arbeiten
deutsch Im einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen: - Versagen wichtiger Funktionen in der Anlage - Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung - Gefährdung von Personen durch elektrische und mechanische Einwirkungen 1.5 Sicherheitsbewusstes Arbeiten Die in dieser Montage- und Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers, sind zu beachten. -
Seite 8: Verwendungszweck
3. Verwendungszweck Die Biral-Umwälzpumpe der Typenreihe MX / M / SX werden verwendet zur Förderung von Flüssigkeiten in – Warmwasser-Heizungsanlagen (MX/M) – geschlossenen industriellen Umwälzsystemen (MX/M) – thermischen Solaranlagen (SX) Die Pumpen dürfen nicht im Lebensmittelbereich und für Trinkwasser eingesetzt werden. -
Seite 9: Montageposition
4.5 Mindestdruck Der Mindestdruck am Pumpensaugstutzen bei 75 °C zur sicheren Schmierung der Gleitlager: MX 10, MX 12, MX 13, M 14, M 15, SX 12, SX 13, SX 15 0,1 bar Die Werte gelten bis 500 m über Meeresspiegel. -
Seite 10: Elektrischer Anschluss
deutsch 5. Elektrischer Anschluss Der elektrische Anschluss muss von einem Fachmann ausgeführt werden. Die Vorschriften des örtlichen Energieversorgungs- unternehmens (EVU) sind zu beachten. NIN (CENELEC)-Vorschriften beachten. Bei höheren Wassertemperaturen (ab 80 °C) entsprechend wärmebeständige Anschlussleitung verwenden. Die Anschlussleitung darf die Rohrleitung, das Pumpen- und Motorgehäuse nicht berühren. -
Seite 11: Leistungseinstellung
Pumpe: MX 10 (2-stufig) Max. Leistung: 39 Watt 0,22 A = niedere Drehzahl II = hohe Drehzahl MX 12, SX 12 (3-stufig) Max. Leistung: 61 Watt 0,30 A = niedere Drehzahl II = mittlere Drehzahl MX 12, MX 13 III = hohe Drehzahl... -
Seite 12: Inbetriebnahme/Betriebskontrolle
deutsch 6. Inbetriebnahme/Betriebskontrolle 6.1 Allgemeines Die Anlage sachgemäss füllen und entlüften. Die Pumpe nur bei gefüllter Anlage in Betrieb nehmen. Versorgungsspannung einschalten. 6.2 Entlüften Das Entlüften der Pumpe, speziell der Motorraum, erfolgt nach kurzer Betriebsdauer selbsttätig. Falls jedoch eine sehr rasche Entlüftung gewünscht wird, wie folgt vorgehen: - Pumpe ausschalten - Systemdruck auf 0,5 bar reduzieren... -
Seite 13: Wartung, Service
deutsch 7. Wartung, Service Vor Beginn der Wartungsarbeiten die Pumpe unbedingt ausser Betrieb nehmen, allpolig vom Netz trennen und gegen Wiedereinschalten sichern. Ausführung nur durch Fachpersonal. Betriebsanleitung beachten. Arbeiten nur im Stillstand der Anlage durchführen. Pumpe spannungslos machen. Sicherung ausschalten und Warntafel anbringen. Verbrühungsgefahr durch austretendes Medium. - Seite 32 Tel. +41 (0) 31 720 90 00 Fax +41 (0) 31 720 94 42 E-Mail: info@biral.ch www.biral.ch Generalvertreter Schweiz: Hoval Herzog AG Biral AG Münsingen, Hauptsitz Schweiz CH-8706 Feldmeilen Tel. +41 (0) 44 925 61 11 Fax +41 (0) 44 923 11 39 Biral GmbH Präzisionspumpen...
