polski
4. Montaż
4.1 Kontrola wstępna i przepisy montażowe
Przed zainstalowaniem pompy głębinowej
Uwaga
w studni należy sprawdzić napełnienie
silnika wodą. Do tego służy śruba wlewu
na kołnierzu silnika.
Silnik musi być całkowicie napełniony.
W przeciwnym wypadku istnieje
niebezpieczeństwo, że uzwojenie silnika
przepali się, ponieważ nie jest zapewnione
chłodzenie. Do napełnienia stosować
wodę z wodociągu (nie używać wody
destylowanej).
Należy zapewnić, aby wirniki silnika
Uwaga
i pompy mogły obracać się swobodnie
i nie blokować. Jest to szczególnie
ważne po dłuższym magazynowaniu.
Po odłączeniu od prądu przekręcić
sprzęgło śrubokrętem włożonym między
silnik a pompę. Zwracać przy tym uważać,
aby niczego nie zadrapać.
Podczas montażu należy zwracać uwagę,
Uwaga
aby po stronie ssącej - również przy
dynamicznym, najniższym stanie wody -
były spełnione następujące warunki:
– wskutek tworzenia się wirów
nie jest zasysane powietrze -
uwzględnić minimalne przykrycie
– przy wahającym się lustrze wody
przewidzieć zabezpieczenie przed pracą
na sucho
Zależnie od możliwości oczyścić studnię
Uwaga
ze szlamu i osadów piasku przed montażem
pompy głębinowej (odessać osadnik).
Przy wszystkich pracach montażowych
Uwaga
zwracać uwagę na to, by nie podrapać
pompy głębinowej. W przeciwnym razie
okres odporności na korozję produktu
ulega skróceniu.
4.2 Montaż płaszcza przepływowego
Płaszcz przepływowy służy do określonego
Uwaga
prowadzenia wody po silniku pompy
do jego chłodzenia. Nie może on być
zastosowany jako płaszcz ssący
do zasysania głębiej leżącej wody.
4.3 Montaż dodatkowej anody reakcyjnej
W szczególnie korozyjnych warunkach
Uwaga
otoczenia w przypadku szeregu SUB4X
istnieje możliwość zamontowania dodatkowo
anody reakcyjnej między króćcem tłocznym
a rurociągiem ciśnieniowym.
Dodatkową anodę reakcyjną wkłada się
w gwintowany otwór po stronie ciśnieniowej,
mocno zakręca i zabezpiecza śrubą bez łba.
26
4.4 Montaż zabezpieczenia przed pracą na sucho
Przy wahaniach poziomu zalecamy
Uwaga
zamontowanie zabezpieczenia przed pracą
na sucho dla zapewnienia, że pompa
głębinowa nie będzie pracowała bez wody.
Przestrzegać instrukcji producenta dot.
montażu zabezpieczenia przed pracą na
sucho.
4.5 Montaż zaworu zwrotnego
Zaleca się montaż zaworu zwrotnego
Uwaga
poza studnią. Tylko w ten sposób można
zapewnić niezawodną pracę.
Zaleca się łagodnie zamykające się zawory zwrotne
lub dyszowe zawory zwrotne.

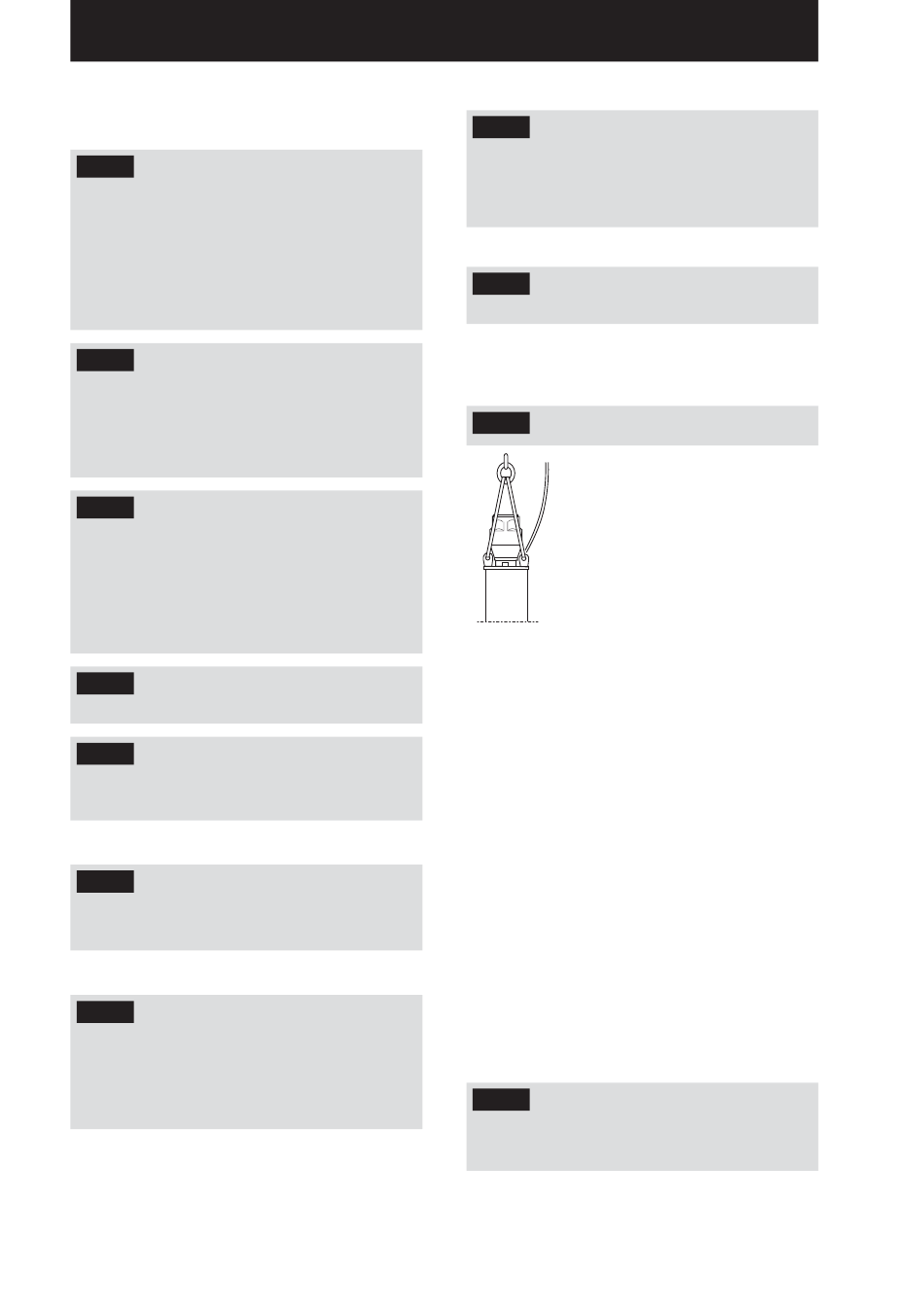

4.6 Montaż w studni
Podczas montażu unikać uderzeń, otarć
Uwaga
i nie używać siły!
della
foro sede
stabilit‡,
1 Odpowiednio zakryć lub zablokować otwór studni.
2 Pompę przymocować do dźwignika.
3 Jako dodatkowe zabezpieczenie oraz przy
rurociągach z tworzyw sztucznych zalecamy
zamocowanie pompy na linie stalowej.
4 Kabel mocować na rurociągu ciśnieniowym
co 2 metry. Podczas montażu/opuszczania
nie wolno uszkodzić pompy.
5 Zamontować manometr i klapę odcinającą
na rurociągu ciśnieniowym.
6 Poza otworem przewidzieć rezerwę
kabla o długości 2 m..
Zalecenia:
– Zamiast manometru można zamontować punkt
pomiarowy do jego szybkiego montażu.
Zalecamy zastosowanie "Twinlok Test Plugs".
Jest bardzo ważne, aby manometr był zamontowany
przed zasuwą, względem punktu pomiarowego,
po stronie pompy (patrz przykłady instalacji).
– Przy silnie zapiaszczonej wodzie zamontować
zawór kulowy lub trójnik z zasuwą przed zasuwą
na rurociągu ciśnieniowym, skutkiem czego pompa
może być przepłukiwana.
– Należy zarezerwować dostatecznie dużo miejsca
dla zabezpieczenia przed pracą na sucho,
ewentualnie zamontować "rurę prowadzącą"
pod elektrody, aby można było je łatwo wymieniać.
Upewnić się, czy pompa głębinowa została
Uwaga
zainstalowana co najmniej 0,5 do 2 metrów
nad dnem studni względnie granicą osadu.
Pompa nie powinna w żadnym wypadku być
pokryta piaskiem lub szlamem.
