AMI LineTOC
Installation
3.4.2
Installations-
anforderungen
A-96.250.620 / 140720

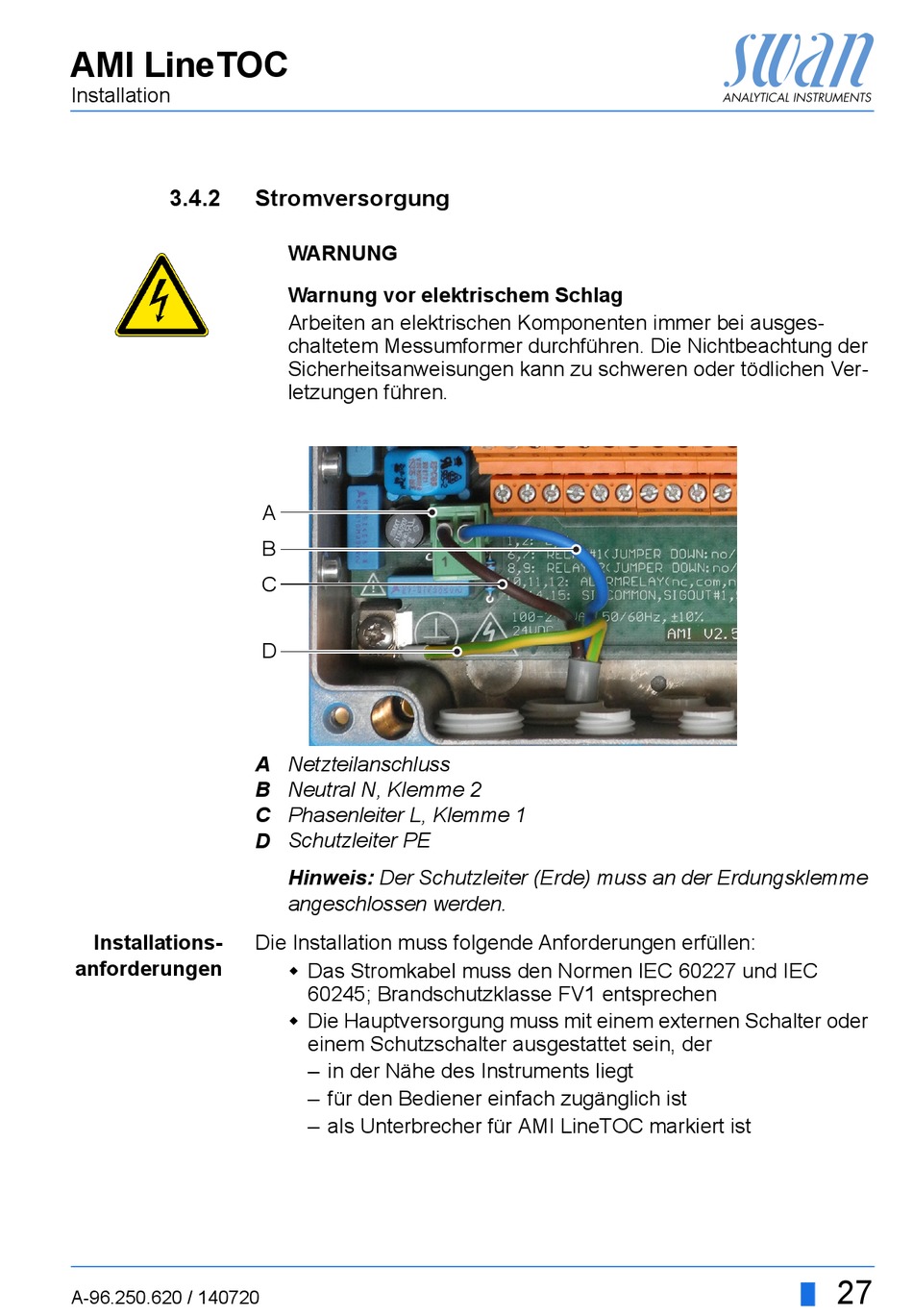

Stromversorgung
WARNUNG
Warnung vor elektrischem Schlag
Arbeiten an elektrischen Komponenten immer bei ausges-
chaltetem Messumformer durchführen. Die Nichtbeachtung der
Sicherheitsanweisungen kann zu schweren oder tödlichen Ver-
letzungen führen.
A
B
C
D
A
Netzteilanschluss
B
Neutral N, Klemme 2
C
Phasenleiter L, Klemme 1
D
Schutzleiter PE
Hinweis: Der Schutzleiter (Erde) muss an der Erdungsklemme
angeschlossen werden.
Die Installation muss folgende Anforderungen erfüllen:
Das Stromkabel muss den Normen IEC 60227 und IEC
60245; Brandschutzklasse FV1 entsprechen
Die Hauptversorgung muss mit einem externen Schalter oder
einem Schutzschalter ausgestattet sein, der
– in der Nähe des Instruments liegt
– für den Bediener einfach zugänglich ist
– als Unterbrecher für AMI LineTOC markiert ist
27
