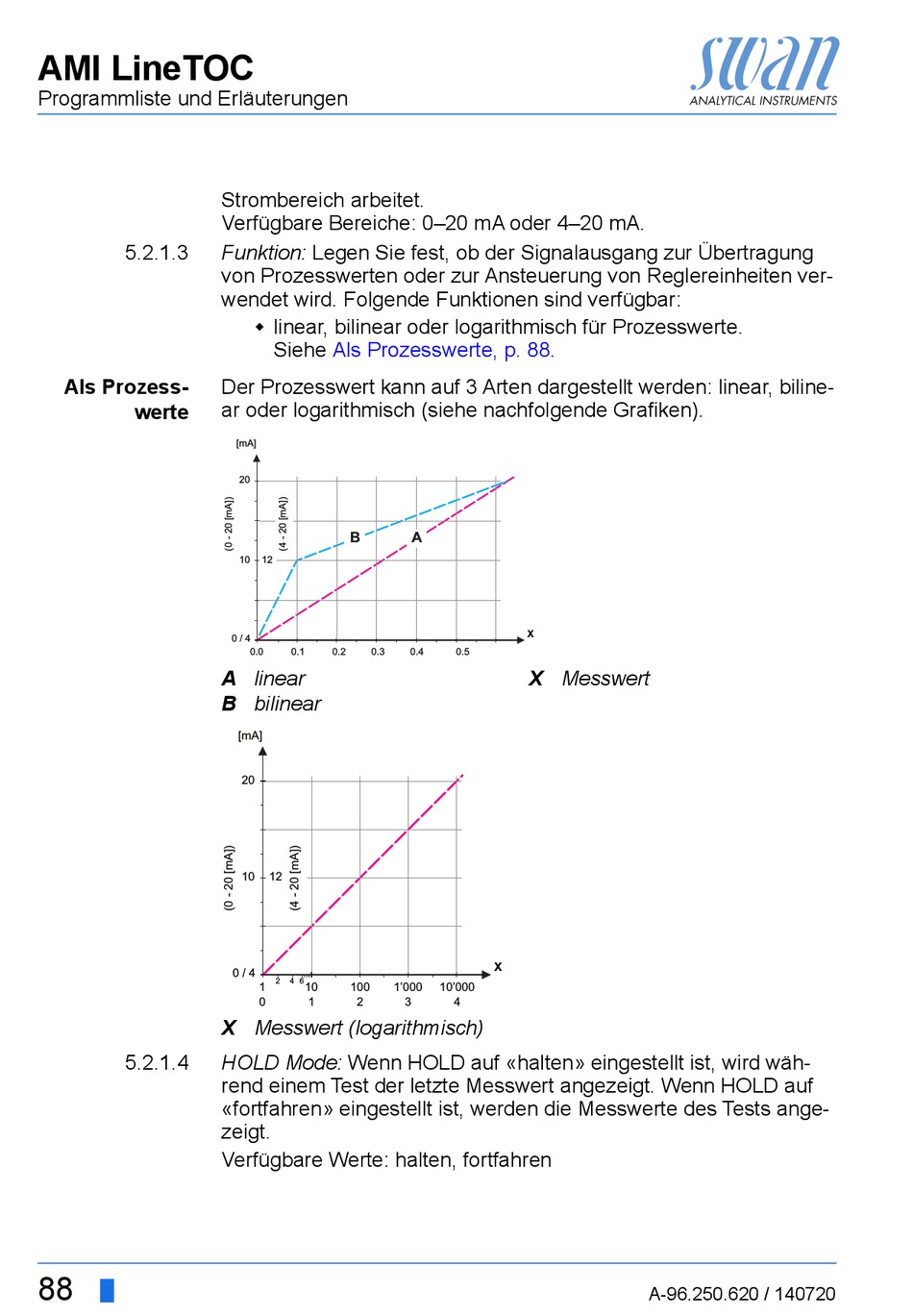

AMI LineTOC
Programmliste und Erläuterungen
5.2.1.3
Als Prozess-
werte
5.2.1.4
88
Strombereich arbeitet.
Verfügbare Bereiche: 0–20 mA oder 4–20 mA.
Funktion: Legen Sie fest, ob der Signalausgang zur Übertragung
von Prozesswerten oder zur Ansteuerung von Reglereinheiten ver-
wendet wird. Folgende Funktionen sind verfügbar:
linear, bilinear oder logarithmisch für Prozesswerte.
Siehe
Als Prozesswerte, p.
Der Prozesswert kann auf 3 Arten dargestellt werden: linear, biline-
ar oder logarithmisch (siehe nachfolgende Grafiken).
[mA]
20
B
10
12
0 / 4
0.0
0.1
0.2
0.3
A
linear
B
bilinear
[mA]
20
10
12
0 / 4
2
4
6
1
10
100
1'000
0
1
2
X Messwert (logarithmisch)
HOLD Mode: Wenn HOLD auf «halten» eingestellt ist, wird wäh-
rend einem Test der letzte Messwert angezeigt. Wenn HOLD auf
«fortfahren» eingestellt ist, werden die Messwerte des Tests ange-
zeigt.
Verfügbare Werte: halten, fortfahren
88.
A
X
0.4
0.5
X Messwert
X
10'000
3
4
A-96.250.620 / 140720
