AMI Deltacon Power
Installation
3.5.2
Installations-
bedingungen
A-96.250.450 / 220620

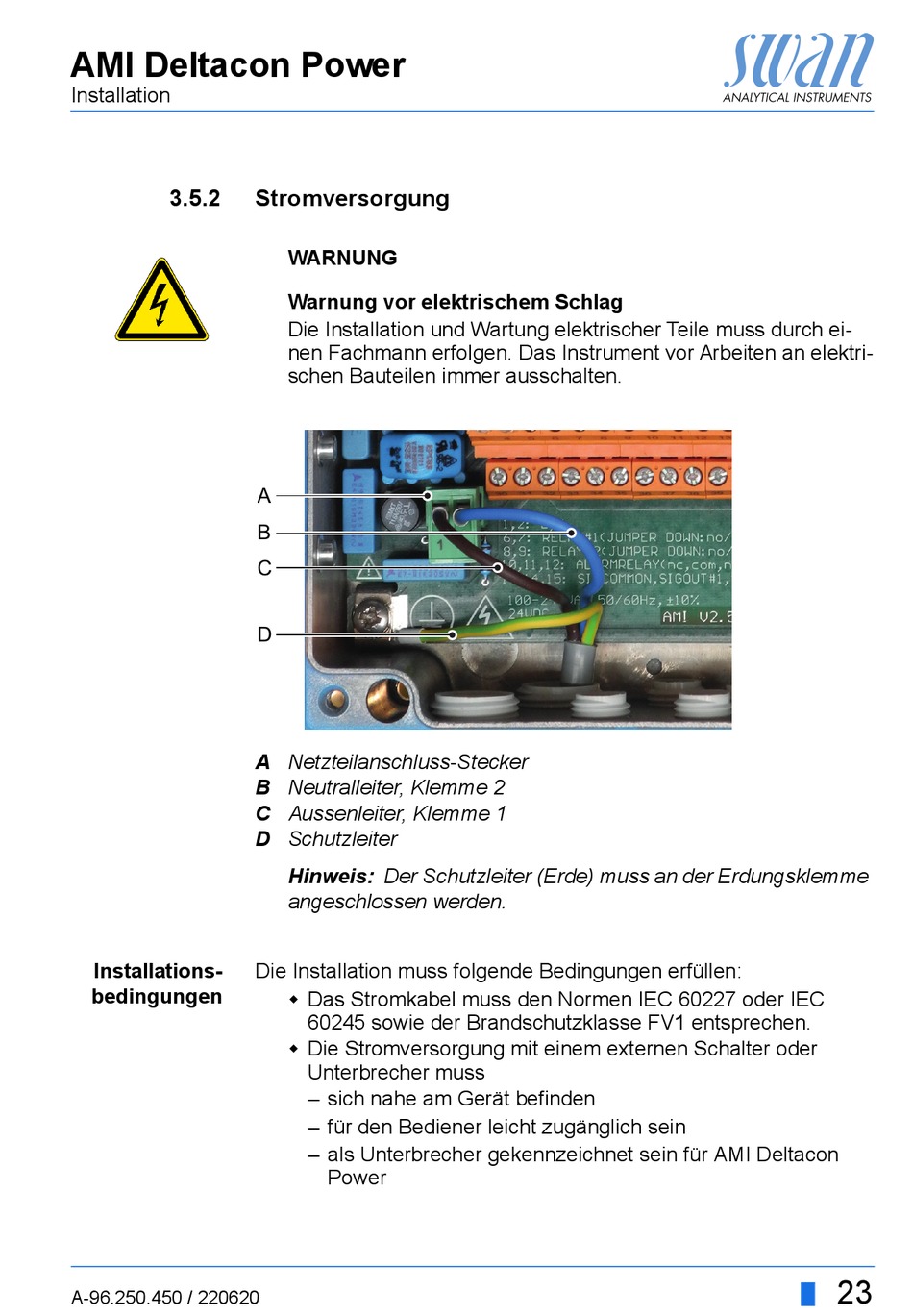

Stromversorgung
WARNUNG
Warnung vor elektrischem Schlag
Die Installation und Wartung elektrischer Teile muss durch ei-
nen Fachmann erfolgen. Das Instrument vor Arbeiten an elektri-
schen Bauteilen immer ausschalten.
A
B
C
D
A
Netzteilanschluss-Stecker
B
Neutralleiter, Klemme 2
C
Aussenleiter, Klemme 1
D
Schutzleiter
Hinweis: Der Schutzleiter (Erde) muss an der Erdungsklemme
angeschlossen werden.
Die Installation muss folgende Bedingungen erfüllen:
Das Stromkabel muss den Normen IEC 60227 oder IEC
60245 sowie der Brandschutzklasse FV1 entsprechen.
Die Stromversorgung mit einem externen Schalter oder
Unterbrecher muss
– sich nahe am Gerät befinden
– für den Bediener leicht zugänglich sein
– als Unterbrecher gekennzeichnet sein für AMI Deltacon
Power
23
