AMI Powercon
Installation
3.5.2
Installations-
bedingungen
32

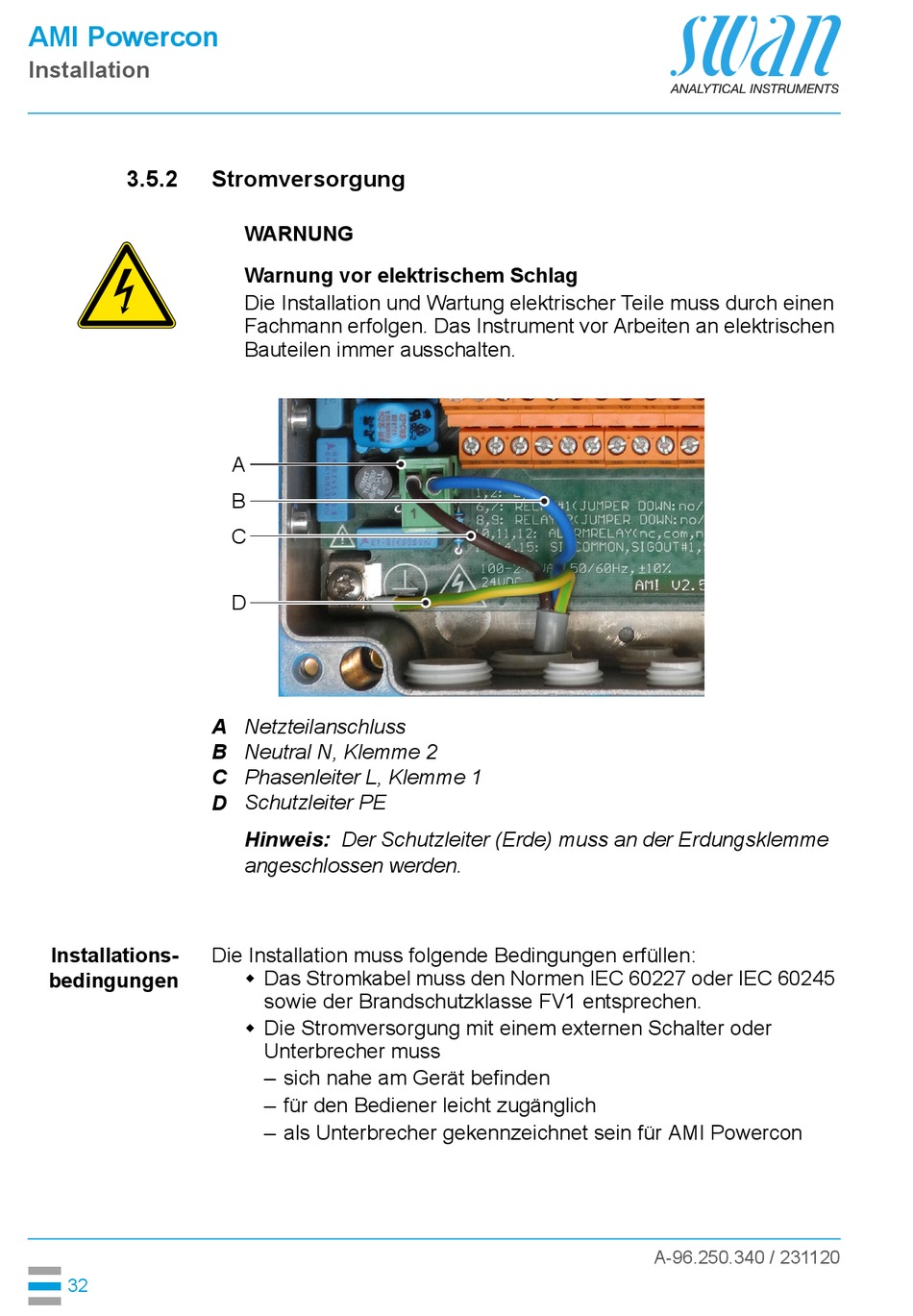

Stromversorgung
WARNUNG
Warnung vor elektrischem Schlag
Die Installation und Wartung elektrischer Teile muss durch einen
Fachmann erfolgen. Das Instrument vor Arbeiten an elektrischen
Bauteilen immer ausschalten.
A
B
C
D
A
Netzteilanschluss
B
Neutral N, Klemme 2
C
Phasenleiter L, Klemme 1
D
Schutzleiter PE
Hinweis: Der Schutzleiter (Erde) muss an der Erdungsklemme
angeschlossen werden.
Die Installation muss folgende Bedingungen erfüllen:
Das Stromkabel muss den Normen IEC 60227 oder IEC 60245
sowie der Brandschutzklasse FV1 entsprechen.
Die Stromversorgung mit einem externen Schalter oder
Unterbrecher muss
– sich nahe am Gerät befinden
– für den Bediener leicht zugänglich
– als Unterbrecher gekennzeichnet sein für AMI Powercon
A-96.250.340 / 231120
