AMI LineTOC
Wartung
6.5.
Reagenzien
und
Flussschema
A-96.250.620 / 140720

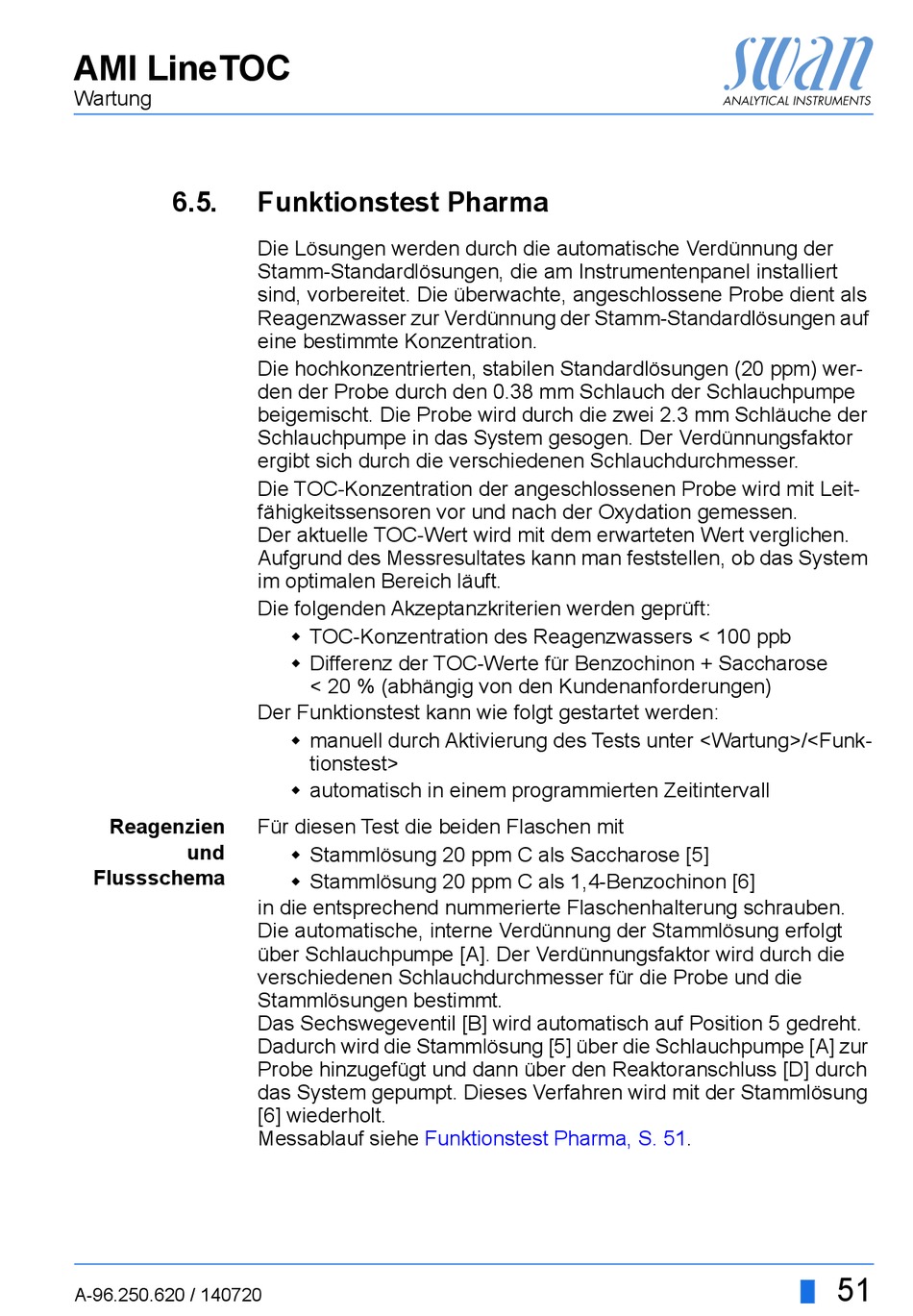

Funktionstest Pharma

Die Lösungen werden durch die automatische Verdünnung der
Stamm-Standardlösungen, die am Instrumentenpanel installiert
sind, vorbereitet. Die überwachte, angeschlossene Probe dient als
Reagenzwasser zur Verdünnung der Stamm-Standardlösungen auf
eine bestimmte Konzentration.
Die hochkonzentrierten, stabilen Standardlösungen (20 ppm) wer-
den der Probe durch den 0.38 mm Schlauch der Schlauchpumpe
beigemischt. Die Probe wird durch die zwei 2.3 mm Schläuche der
Schlauchpumpe in das System gesogen. Der Verdünnungsfaktor
ergibt sich durch die verschiedenen Schlauchdurchmesser.
Die TOC-Konzentration der angeschlossenen Probe wird mit Leit-
fähigkeitssensoren vor und nach der Oxydation gemessen.
Der aktuelle TOC-Wert wird mit dem erwarteten Wert verglichen.
Aufgrund des Messresultates kann man feststellen, ob das System
im optimalen Bereich läuft.
Die folgenden Akzeptanzkriterien werden geprüft:
 TOC-Konzentration des Reagenzwassers < 100 ppb
 Differenz der TOC-Werte für Benzochinon + Saccharose
< 20 % (abhängig von den Kundenanforderungen)
Der Funktionstest kann wie folgt gestartet werden:
 manuell durch Aktivierung des Tests unter <Wartung>/<Funk-
tionstest>
 automatisch in einem programmierten Zeitintervall
Für diesen Test die beiden Flaschen mit
 Stammlösung 20 ppm C als Saccharose [5]
 Stammlösung 20 ppm C als 1,4-Benzochinon [6]
in die entsprechend nummerierte Flaschenhalterung schrauben.
Die automatische, interne Verdünnung der Stammlösung erfolgt
über Schlauchpumpe [A]. Der Verdünnungsfaktor wird durch die
verschiedenen Schlauchdurchmesser für die Probe und die
Stammlösungen bestimmt.
Das Sechswegeventil [B] wird automatisch auf Position 5 gedreht.
Dadurch wird die Stammlösung [5] über die Schlauchpumpe [A] zur
Probe hinzugefügt und dann über den Reaktoranschluss [D] durch
das System gepumpt. Dieses Verfahren wird mit der Stammlösung
[6] wiederholt.
Messablauf siehe Funktionstest Pharma, S. 51.
51
